Теперь вы можете просматривать предложенные номера позиций, прежде чем применять результаты нумерации к объектам модели, например к деталям, сборкам и объектам армирования. В дальнейшем это позволит избежать трудоемких проверок и исправления ошибок нумерации, таких как накладывание номеров позиций друг на друга. Кроме того, мы упростили выявление случайных изменений в объектах, которые уже доставлены на завод или строительную площадку, до назначения номеров позиций.

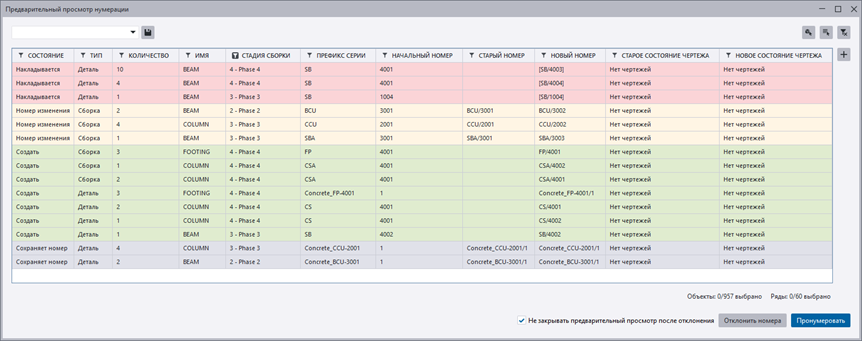

Когда вы вызываете команду нумерации Нумеровать измененные объекты или Нумеровать серии выбранных объектов из ленты либо команды Диагностика и исправление > Нумерация из меню Файл, открывается новое диалоговое окно Предварительный просмотр нумерации.

Диалоговое окно Предварительный просмотр нумерации не показывается, если вы используете модель стандартных деталей или в диалоговом окне Настройка нумерации выбран параметр Синхронизировать с основной моделью (сохранение-нумерация-сохранение).

В диалоговом окне Предварительный просмотр нумерации можно фильтровать и сортировать результаты нумерации разными способами, а также находить объекты с пересекающимися номерами, которые требуют исправления. После этого можно принять предложенные номера или отклонить их и вернуться назад, чтобы внести необходимые изменения в настройки нумерации и модель.

Если вы отклоните предложенные номера или отмените нумерацию, модель не будет перезагружаться, что экономит время. Кроме того, автоматическое клонирование чертежей происходит только после принятия результатов нумерации.

Теперь после нумерации вы можете видеть фактические номера позиций выбранных деталей, сборок, ЖБ элементов и сборок арматуры на панели свойств рядом с префиксом серии и начальным номером. Например:

Если в модели выбрано несколько объектов с разными номерами позиций, отображается слово Разные. Кроме того, в списке отображаются разные номера позиций в пределах выбранного набора, а также количество объектов с этими номерами позиций в скобках.

Обратите внимание, что номера позиций можно выбирать и копировать с панели свойств для дальнейшего использования (например, фильтрации). Однако вы не можете изменять фактические номера позиций на панели свойств. Менять можно только префиксы серий и начальные номера.

Когда вы сравниваете объекты модели с помощью команды Правка > Сравнить > Сравнить детали или Сравнить сборки, Tekla Structures показывает отчет о сравнении.

Мы слегка обновили шаблон отчета о сравнении TS_Report_Assembly_Comparison.rpt, который используется для сборок.

Для деталей теперь предусмотрен новый отдельный шаблон отчета о сравнении TS_Report_Part_Comparison.rpt.

Когда программное обеспечение Tekla Structures установлено в папке ..\Program Files, эти шаблоны по умолчанию находятся в папке ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\. При необходимости вы можете настроить шаблоны отчетов сравнения в соответствии со своими потребностями. Скопируйте шаблоны в папку проекта или компании, а затем измените их при необходимости.

Мы также улучшили сообщения, которые показываются в отчете о сравнении после использования команды Сравнить детали или Сравнить сборки. Эти сообщения предоставляют дополнительную информацию о том, почему сравниваемые объекты отличаются (или совпадают) либо почему они по-разному пронумерованы.

Это основное исправление появилось еще в Tekla Structures 2024 SP4.
