Кроме того, мы улучшили функцию клонирования, чтобы предоставлять более качественные автоматические результаты и обеспечивать стабильность рабочих чертежей во время обновления проектов.

Наиболее подходящие шаблоны для чертежей отдельных деталей (W)

Теперь функция Интеллектуальное создание может рекомендовать наиболее подходящие шаблоны чертежей также для отдельных выбранных деталей.

Раньше наиболее подходящий шаблон чертежа предлагался только для сборок и ЖБ элементов.

Наиболее подходящие сохраненные настройки для всех типов рабочих чертежей (A, C, W)

Теперь Интеллектуальное создание может предлагать наиболее подходящие сохраненные настройки чертежа для выбранных отдельных деталей, сборок и ЖБ элементов. Сначала функция Интеллектуальное создание ищет наиболее подходящий шаблон чертежа; если его удается найти, применяются сохраненные настройки, которые использовались для создания этого шаблона. Если их найти не удавалось, используются наиболее подходящие сохраненные настройки по имени объекта. Если наиболее подходящий шаблон не найден, используются примененные настройки. Функция ищет сохраненные настройки в папках среды, модели, компании и проекта.

Раньше предлагался только наиболее подходящий шаблон чертежа.

Быстрое создание чертежей с помощью новых интуитивно понятных переключателей интеллектуального создания

В Tekla Structures 2025 можно быстро переключаться между способами создания, что бывает полезно при работе с разными объектами модели и типами чертежей. Способы создания доступны в виде переключателей в меню Создать рабочий чертеж на ленте и в диалоговом окне Обзор создания. Теперь вы можете наглядно видеть доступные и выбранные способы.

Обновленное меню Создать рабочий чертеж на ленте с новыми переключателями, переключатель Рекомендованный шаблон активирован по умолчанию:

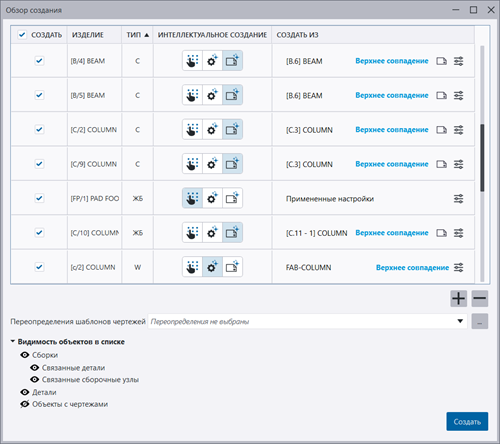

Новый вид диалогового окна Обзор создания с новыми переключателями:

• Чтобы создать чертежи, выберите объекты модели, перейдите к меню Создать рабочий чертеж на ленте, включите диалоговое окно Обзор создания и выберите нужный переключатель Интеллектуальное создание. Затем вызовите команду Создать рабочий чертеж. В диалоговом окне Обзор создания уточните выбор, а когда все будет готово, нажмите Создать.

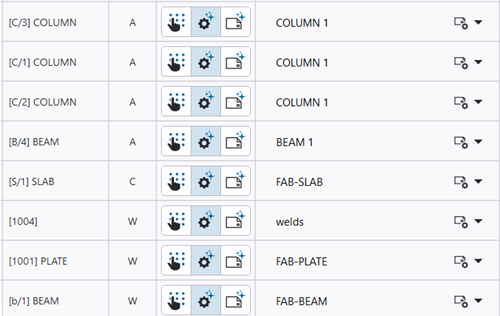

• Чтобы изменить способ создания функции Интеллектуальное создание, нажмите другой переключатель в столбце Интеллектуальное создание. Параметр столбца Создать из изменится соответствующим образом, а отображаемая информация определит выбранный способ создания.

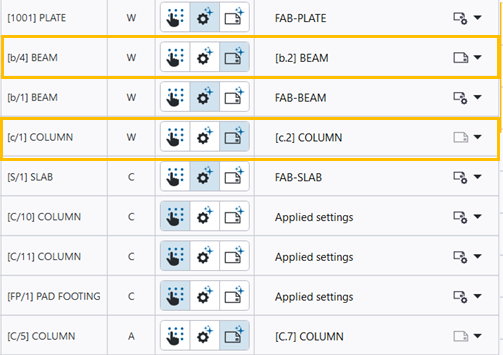

  Рекомендованный шаблон: система ищет наиболее подходящий шаблон чертежа по геометрии изделия и свойствам. Это значение функции Интеллектуальное создание используется по умолчанию. Если чертеж создан на основе шаблона, новый столбец Источник клонирования в инструменте Диспетчер документов указывает, какой из чертежей использовался в качестве шаблона.

  Переключатель Рекомендуемые настройки: система ищет наиболее подходящий шаблон чертежа. Если он найден, используются сохраненные настройки, которые использовались для создания этого шаблона. Если их найти не удавалось, используются наиболее подходящие сохраненные настройки по имени объекта.

  Выбор вручную: по умолчанию используются примененные настройки.

• В начале работы над проектом, когда шаблонов чертежей нет, можно использовать переключатель Рекомендованный шаблон. Если система не найдет подходящий шаблон, она будет автоматически искать подходящие сохраненные настройки.

  Ранее функция Интеллектуальное создание не могла рекомендовать источник создания в начале работы над проектом, и приходилось вручную выбирать настройки источника из соответствующего списка в диалоговом окне Обзор создания.

• Если совпадение шаблонов чертежей не найдено, система автоматически ищет наиболее подходящие сохраненные настройки; если совпадение сохраненных настроек не найдено, предлагаются примененные настройки.

Рекомендация трех лучших совпадений

Теперь функция Интеллектуальное создание отображает для выбранных объектов модели до трех наиболее подходящих шаблонов чертежей и сохраненных настроек.

Три наиболее подходящих шаблона чертежей:

Три наиболее подходящие сохраненные настройки:

Раньше предлагался только один наиболее подходящий шаблон чертежа.

Новый предварительный просмотр шаблонов чертежей

Новый предварительный просмотр шаблонов чертежей позволяет лучше оценить, какой из рекомендованных шаблонов больше всего соответствует вашим потребностям. Для предварительного просмотра необходимо сохранить снимок чертежа-шаблона. Предварительный просмотр шаблонов чертежей также доступен в других моделях. Шаблоны можно просматривать, не открывая модель.

• Чтобы открыть окно предварительного просмотра, наведите указатель на значок шаблона чертежа в столбце Создать из.
• Чтобы открыть предварительный просмотр в окне снимка, в котором можно увеличить изображение, щелкните значок .

  Предварительный просмотр:



  Окно снимка:



Файлы настроек невозможно просмотреть, поскольку они не являются чертежами.

Другие усовершенствования, связанные с диалоговым окном «Обзор создания»

• Теперь, когда диалоговое окно Обзор создания открыто, вы можете добавлять новые объекты модели в список объектов. Для этого выберите нужные объекты в модели и нажмите новую кнопку Добавить выбранные объекты. Для новых объектов сразу же появятся рекомендации по параметрам создания чертежей. Чтобы удалить объекты из списка, выберите строку объекта и нажмите новую кнопку удаления .

• Если вы не выбрали ни одного объекта или выбранные объекты недопустимы, кнопка Создать в диалоговом окне Обзор создания будет неактивна.
• В диалоговом окне Обзор создания для объектов с чертежами теперь показывается значок состояния в столбце Создать, а также всплывающая подсказка с информацией о том, что чертеж уже существует.
