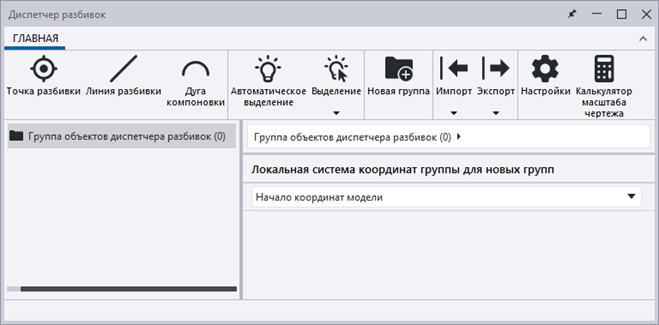

Обновленный пользовательский интерфейс Диспетчера разбивок

Пользовательский интерфейс Диспетчер разбивок был обновлен. В его новую версию был внесен ряд улучшений, которые позволяют настраивать параметры в зависимости от требований проекта. Среди обновлений пользовательского интерфейса Диспетчер разбивок — простая навигация, интуитивно понятные инструменты на ленте и автоматическое исправление ошибок.

Создание точек, линий и дуг разбивки

С помощью команд в диалоговом окне Диспетчер разбивок теперь можно создавать точки, линии и дуги разбивки. Командные кнопки на ленте Диспетчер разбивок открывают диалоговые окна, в которых можно определить требуемые свойства.

В настройках Диспетчер разбивок теперь можно определить размер точек, линий и дуг разбивки по умолчанию. Чтобы открыть настройки, нажмите кнопку в Диспетчер разбивок. Вы можете по-прежнему определить класс и форму для точек и класс для линий и дуг. Раньше свойство Класс в настройках называлось Цвет.

Улучшенные функции группирования

Улучшенные функции группирования позволяют более эффективно организовать данные разбивки. Ограничение по количеству групп (не больше 255) было снято уже в Tekla Structures 2024 SP1.

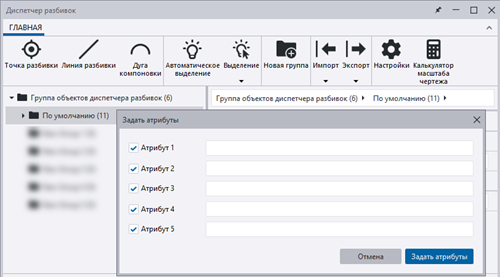

В новом диалоговом окне Задать атрибуты можно добавлять пользовательские атрибуты к группам точек, чтобы упростить идентификацию объектов на строительной площадке и управление ими. Щелкните группу в Диспетчер разбивок правой кнопкой мыши, чтобы открыть диалоговое окно.

Автоматическое обнаружение ошибок

Если введено несоответствующее значение, Диспетчер разбивок автоматически выводит предупреждение.

Улучшения импорта и экспорта

Параметры импорта и экспорта для Trimble Connect

Новые команды импорта и экспорта позволяют без усилий передавать данные разбивки из/в Trimble Connect, чтобы обеспечить беспрепятственный обмен автоматически обновленными файлами. Данные разбивки импортируются и экспортируются в формате Trimble FieldLink .tflx.

Улучшения диалоговых окон импорта и экспорта

Область предварительного просмотра в диалоговых окнах импорта и экспорта стала больше, поэтому вам будет проще просматривать и проверять данные, особенно при работе с большими пакетами данных. Также добавлен индикатор хода выполнения, показывающий состояние импорта и экспорта данных.

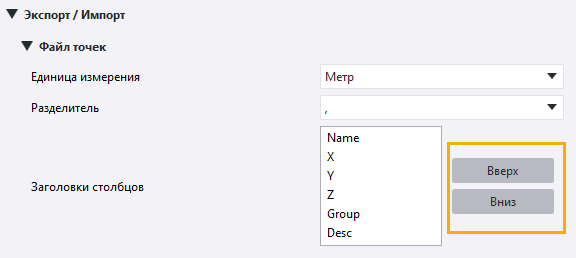

В настройках Диспетчер разбивок теперь можно легко изменить порядок столбцов в диалоговых окнах импорта и экспорта.

В диалоговых окнах импорта и экспорта теперь отображаются только вкладки, на которых есть содержимое. Например, если дуг разбивки нет, эта вкладка не будет отображаться в диалоговом окне.

Обнаружение ошибок в файлах импорта/экспорта

Если вы пытаетесь импортировать или экспортировать файл в неправильном формате, появляется сообщение об ошибке.
