Платформа Trimble Reality Capture позволяет прикреплять облака точек, размещенные в существующем проекте Trimble Connect, не сохраняя большие файлы на локальном компьютере. Использование облаков точек прямо из облака повышает эффективность совместной работы и точность проекта.

Чтобы получить доступ к облаку точек, просто включите его в Tekla Structures и используйте.

Поставщик облаков точек (геодезист или другой владелец сканера) должен иметь лицензию на использование платформы Trimble Reality Capture, чтобы сохранять данные сканирования и предоставлять к ним совместный доступ. Для потоковой передачи облаков точек с платформы Trimble Reality Capture не требуется отдельная лицензия. Лицензия необходима поставщику облаков точек, чтобы сохранять данные сканирования на платформе Trimble Reality Capture предоставлять к ним совместный доступ. Чтобы использовать платформу Trimble Reality Capture, пользователям Trimble Connect достаточно просто нажать кнопку в пользовательском интерфейсе Trimble Connect. Чтобы попробовать пользоваться платформой, пользователям предоставляется бесплатное хранилище объемом 10 ГБ. Если требуется больше места, пользователи могут приобрести лицензию.

Дополнительные сведения об этой службе см. в разделе Trimble Reality Capture.

Облака точек в Trimble Connect:

Изменения в диалоговом окне «Прикрепить облако точек»

Теперь прикреплять облака точек, размещенные в проекте Trimble Connect, облака точек из Интернета и локальные облака точек можно на отдельных вкладках в диалоговом окне Прикрепить облако точек: Trimble Connect, URL-адрес и Локально.

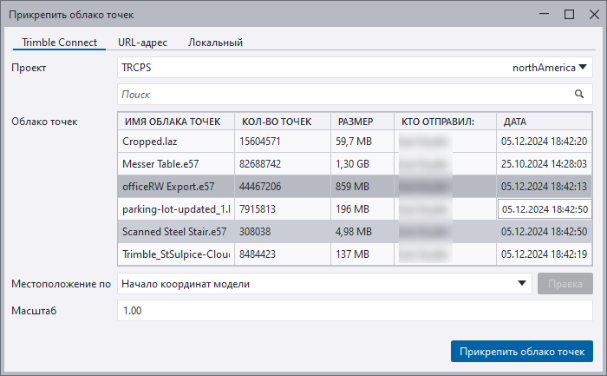

Прикрепление облаков точек, размещенных в проекте Trimble Connect:

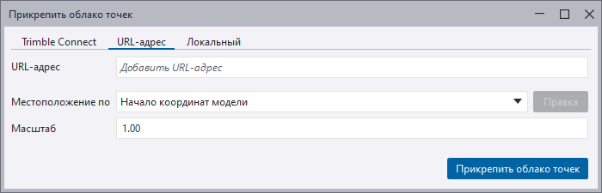

Прикрепление облаков точек из Интернета:

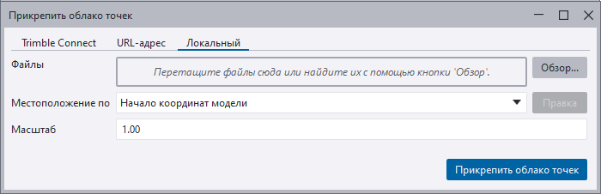

Прикрепление локальных облаков точек:

Прикрепление облака точек из проекта Trimble Connect

• На боковой панели Tekla Structures нажмите кнопку Облака точек, а затем — Добавить. В диалоговом окне Прикрепить облако точек на вкладке Trimble Connect выберите проект Trimble Connect. При загрузке облаков точек для выбранного проекта отображается значок загрузки . Выберите облако точек, размещенное в проекте Trimble Connect, и нажмите Прикрепить облако точек.
• Вы можете перейти к любому проекту Trimble Connect, в котором используются облака точек из сервиса. При этом не нужно выполнять какие-либо действия в модели Tekla Structures. В диалоговом окне Прикрепить облако точек можно выполнять поиск облаков точек.
• Как только вы прикрепите облако точек, вы можете отобразить его в модели. Выберите необходимый вид модели и нажмите кнопку в виде глаза рядом с облаком точек на боковой панели, как и раньше.
• Прикрепленное облако точек станет недоступно для прикрепления в диалоговом окне Прикрепить облако точек.

Повышенное быстродействие

Теперь изменять масштаб моделей с большими локальными файлами облаков точек, панорамировать и поворачивать их стало значительно быстрее. Благодаря этому стало проще использовать облака точек для создания моделей, подтягивать размеры и проверять модели на коллизии.

Повышение удобства при работе

Новая функция Рамка отсечения в меню Отсечение на вкладке ленты Вид позволяет легко изолировать необходимые области в облаках точек. Перейдите в меню Вид > Отсечение и установите флажок Отсечь только опорные объекты, чтобы создать рамку отсечения только для объектов опорных моделей и облаков точек. Эта команда также доступна в Быстрый запуск.

Дополнительные сведения об инструментах отсечения см. в разделе Создание плоскостей и рамок отсечения.
