Автоматическое разбиение

Новый компонент детализации позволяет создавать разбиения и разбивать продольные стержни в наборах армирования так, чтобы их длина не превышала длину прутка.

Выступы и углубления (82)

На вкладке Конфигурация появился новый параметр Вырезать детали в ЖБ элементе, позволяющий определить класс или имена деталей ЖБ элемента, через которые не должны проходить консольные выступы или углубления.

Закладные анкеры (008)

На вкладке Дополнительно в поле параметра Включить армирование в ЦТ укажите, включать ли вес армирования в ЖБ элементе в расчет ЦТ.

Армирование. Кромки и углы (62)

Новый параметр на вкладке Стержни кромок позволяет выбрать, создать ли группу из нескольких стержней кромок с заданной толщиной защитного слоя либо группу из одного стержня кромки по центру детали.

Армирование проемов в стенах и перекрытиях (84)

На вкладке Стержни кромок теперь можно управлять созданием стержней кромок отдельно для каждой стороны отверстия и определять их длину.

Продольное армирование (70)

На вкладке Параметры теперь можно использовать параметры Игнорировать срезы/вырезы, Класс разреза и Имя разреза, чтобы определить стержни, которые нужно или не нужно разрезать.

Стержни сетки, Стержни сетки по области

На вкладке Соединение встык теперь появился новый несимметричный параметр для Симметрии соединения встык, который позволяет разместить короткий стержень с правой стороны.

Армирование. Колонна прямоугольного сечения (83)

На вкладке Концы стержней теперь можно определить размеры изгибания отдельно для угловых и боковых стержней.

Железобетонная лестница (95)

• На вкладках для стержней C, D, E, G и K можно указать комментарий и имя для дополнительных стержней.

• На вкладке Стержень H теперь можно определить шаг и смещение в начале/в конце отдельно для верхних и нижних стержней.

Штифтовая посадка (75)

При создании гаек теперь можно определить их тип (многоугольная или разрезная с профилем).

Префиксы сварных швов для стальных компонентов

В диалоговом окне сварных швов для стальных компонентов теперь можно определить префиксы для сварных швов над и под линией. Раньше префиксы можно было определить только на панели свойств.

Вут конька (106)

На вкладке Отверстия теперь можно создавать отверстия для цинкования.

База колонны. Монтажный профиль (1004)

На вкладке Стержневые анкеры теперь можно задать номер позиции сборки для пластины-шайбы.

База колонны. Монтажный профиль (1004), База колонны 2 (1014), База колонны 3 (1016), База колонны. Без ребер (1042), База колонны (1047), Круглая опорная плита (1052), Сварной профиль. База колонны (1068)

• Теперь тип ЖБ элемента в растворе — монолитный.

• На вкладке Стержневые анкеры теперь можно определить зазор между опорными пластинами и гайками или шайбами, созданными над ними.

• В компоненты опорных пластин добавлен новый тип стержневых анкеров, который позволяет включать в отчеты конкретные пользовательские атрибуты с объектами стержневых анкеров или с объектами опорных пластин. При запросе данных об объектах стержневых анкеров из этих компонентов опорной плиты будут показаны значения пользовательских атрибутов для следующих параметров: RodSize, RodMaterial и EmbedmentThickness.

Сопряжение балок. Обработка полок (129), Крепление балки к балке (пластина) (184), Сопряжение балок. Без обработки полок (185)

Теперь можно использовать разные сварные швы для пластины элемента жесткости и пластинчатой шпонки.

Соед. раскосов соединительной пластиной на болтах (11), Соединение трубчатых раскосов соед. пластиной (20), Жесткое соединение раскосов с соед. пластиной (62)

На вкладке Рисунок теперь можно определить размер продления пластины-косынки от противоположной грани, если она проходит через главную деталь.

Соед. раскосов соединительной пластиной на болтах (11), Опирание балки на балку (30), Вут (40), Стыковое соединение (77), Торцевая пластина (101), Торцевая пластина с компенсирующими полочными пластинами (111), Заглушка (119), Сопряжение балки с колонной или балок через уголок (141), Сопряжение балки с колонной или балок. Через уголки с двух сторон (143), Сопряжение балок. Монтажная пластина (146)

• На вкладке Болты теперь можно ввести комментарий к болтам.

• На вкладках Болты поле Примечание к болту заменено на Комментарий.

Соед. раскосов соединительной пластиной на болтах (196), Стыковое соединение (175)

• Теперь можно задать свойство Способ обработки поверхности для всех деталей.

• Теперь можно задать свойство Класс для всех деталей.

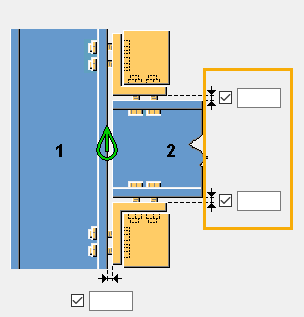

Сопряжение балки с колонной. Жесткий узел 2 (134)

• Теперь можно задать свойство Способ обработки поверхности для всех деталей.

• На вкладке Полочные пластины появился параметр Необходима ли подготовка под сварку, позволяющий указать, создавать ли разрез многоугольником для подготовки под сварку.

Сварная коробка (S6)

На вкладке Параметры теперь можно определить размещение стыковой накладки аналогично размещению решетки.

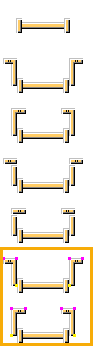

Трап со страховочным ограждением (S60)

• На вкладке Страховочное ограждение можно определить проекцию по длине вертикальных стержней при создании каркаса с левым или правым переходом.

• На вкладке Страховочное ограждение предусмотрен новый O-образный обруч, который создает обручи на внутренней грани косоуров.



• На новой вкладке Стержневые анкеры теперь можно определить, какие элементы используются в качестве анкеров — болты или пользовательские компоненты.

• На вкладке Опоры теперь можно создавать задние опоры в виде составных балок.



Сопряжение балки с колонной или балок через уголок (141), Сопряжение балки с колонной или балок. Через уголки с двух сторон (143)

Если компоненты используются в соединениях балки с балкой, теперь также можно создавать угол опоры.

Опирание трубчатых балок на колонну (100)

Теперь можно определить несколько рядов болтов.

Жесткое соединение раскосов с соед. пластиной (62), Угловое жесткое соединение соед. пластиной (63)

На вкладке Крепление раскоса теперь можно определить главную деталь болтового соединения для L-профиля или крепежной косынки с раскосом.

Добавочная пластина (1022)

Если на вкладке Пластина в поле значения диаметра отверстия установлено значение 0.0, отверстие не создается.

Торцевая пластина (29)

На новой вкладке Отверстия теперь можно создавать отверстия для цинкования в торцевых пластинах.

Торцевая пластина (101), Торцевая пластина с компенсирующими полочными пластинами (111)

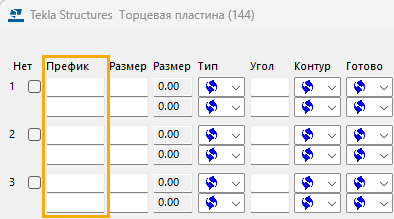

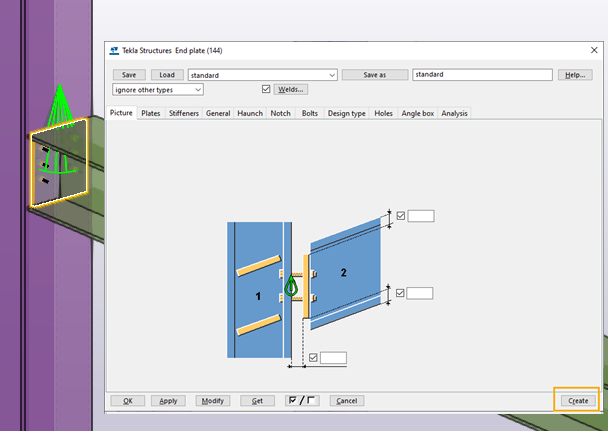

Сопряжение балки с колонной. Торцевая пластина (144)

На вкладке Пластины теперь можно определить, создается ли опорная пластина под торцевой. Опорная пластина создается, если в соответствующем поле определена ее толщина.

Ограждение. Поручни и стойки (1024)

На вкладке Детали теперь можно определить, создается ли пластина-бортик как пластина или балка с определенным профилем.

Вут (40)

На вкладке Доп. пластины теперь можно задать смещение по горизонтали для верхней и нижней пластины под болты с левой и правой стороны.

Соединительная торцевая пластина (14)

На вкладке Детали в поле Разместить пластины по центру можно указать, центрировать ли созданные пластины относительно точки начала координат.

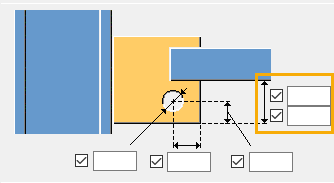

Двустороннее соединение с колонной (162)

На вкладке Стабилизатор теперь можно отдельно определить смещения по вертикали для ближних и дальних пластин стабилизатора.

Соединение с колонной, тип 1 (161), Двустороннее соединение с колонной (162)

На вкладке Детали теперь можно создавать ребра жесткости под пластиной капители.

Соединение с колонной, тип 2 (163)

На вкладке Опора теперь можно создавать фаски на вертикальной пластине и определять размеры, если опора создается в виде двух пластин.

На всю глубину специальное (Япония) (185)

На вкладке Вут теперь можно создавать пластины вута.

Трап (S35)

На вкладке Рисунок предусмотрен новый O-образный обруч, который создает обручи на внутренней грани косоуров.

Опорный узел, L-профиль (1020)

На вкладке Болты теперь можно задать определить длину разреза для болтов, продолговатые отверстия, а также число болтов и расстояние между ними на опорной пластине.

Стыковое соединение (175)

На вкладке Детали теперь можно задать номер позиции сборки и свойство Класс для деталей. На новой вкладке Параметры можно задавать фаски углов.

Ограждение. Перила по балкам (S84)

На вкладке Детали теперь можно определить, создается ли пластина-бортик как пластина или профиль балки.

Частичное крепление торцевой пластины к ребру жесткости (65)

На вкладке Параметры теперь можно создавать фаски на всех четырех углах пластинчатой шпонки.

Ограждение. Соединение перил 4 (90)

На вкладке Параметры теперь можно создавать ограждения в виде составной балки.

Ограждение. Поручни (S77)

• Новый параметр Соединить оконечный элемент на вкладке Перекладины позволяет указать, создается ли соединение между оконечным элементом и первой или последней стойкой.

• Разрезы средней перекладины на первой и последней стойке теперь выполняются только с одной стороны стоек.

Фланцевое соединение (124)

• На вкладке Параметры теперь можно определить разное значение сварочного зазора для главной и второстепенной детали.



• На вкладке Детали теперь можно создавать кольцевые пластины.

Соединение балки с колонной зажимами - тип 1 (52), Соединение балки с колонной зажимами - тип 2 (54), Соединение балки с колонной зажимами - тип 3 (59), Соединение балки с колонной зажимами - тип 4 (57)

На вкладке Рисунок теперь можно задать смещения по вертикали отдельно для верхней и нижней опоры.

На вкладке Болты второстепенной детали теперь можно разделить болты на две группы. По умолчанию болты создаются как одна группа.

Опора - тип 9 (73)

На вкладке Параметры теперь можно указать три разных типа вырезов для второстепенной детали.

Крепление балки на оголовок колонны (37), Опирание балок на колонну (39)

На вкладке Болты теперь можно удалять болты.

Стыковое соединение (77)

Теперь можно использовать сварной шов 8 между главной или второстепенной деталью и внутренними или внешними полочными пластинами.

Лестница (S71)

В файле steps.dat теперь можно указать несколько горизонтальных расстояний между болтами. В варианте l теперь можно задать несколько расстояний в квадратных скобках.

Ограждение. Крепление стойки двумя пластинами (87), Узел основания лестницы 4 (1039)

На вкладке Болты теперь можно задать направление болтового соединения.

Ограждение. Стойки (S76)

• Теперь можно создавать стойки как пользовательские компоненты.

• Теперь можно определить дополнительную высоту для первой стойки. Раньше для первой и последней стойки использовалось одинаковое значение.

Крепление торцевой пластины к ребру жесткости (1014), Крепление торцевой пластины к стеночному ребру жесткости (1016), Опорная плита 2 (1031), Узел основания лестницы 2 (1038), Узел основания лестницы 3 (1039), База колонны. Без ребер (1042), Узел основания лестницы (1043) Балка. Плита опорная (1044), База колонны (1047), Круглая опорная плита (1052), Опорная плита (1053), Круглая опорная плита 2 (1066), Сварной профиль. База колонны (1068)

На вкладке Болты теперь можно ввести комментарий к болтам.

Крепление торцевой пластины к ребру жесткости (27)

• На вкладке Параметры теперь можно определить смещение пластинчатой шпонки от оси стенки второстепенной детали и смещение ребра жесткости от пластинчатой шпонки.



• На вкладке Детали теперь можно задать высоту, ширину и класс пластин подгонки.

Крепление торцевой пластины к ребру жесткости (27), Монтажный столик (28), Крепление балки на оголовок колонны (37), Опирание балок на колонну (39), Вут (40), Крепление торцевой пластины к ребру жесткости (65), Сопряжение балки с колонной или балок через уголок (141), Сопряжение балки с колонной или балок. Торцевые пластины (142), Торцевая пластина (144), Ребро жесткости (1003)

Раньше значение фаски по умолчанию округлялось до ближайших 5 мм. Теперь в качестве значения по умолчанию используется радиус профиля.

Ребра жесткости (1003)

На вкладке Детали можно задать свойство Способ обработки поверхности для ребер жесткости.

Фланцевое соединение балки с колонной (119)

• На новой вкладке Верхняя/нижняя пластина теперь можно определить угол между верхним и нижним передним ребром жесткости и горизонтом. Раньше можно было задать только нижний угол. В ситуациях с уклоном или наклоном угол определить нельзя.

• На вкладке Рисунок теперь можно задать ширину верхней и нижней пластины.

Диагональные раскосы вышки 1 (87)

На вкладке Болты теперь можно указать тип отверстия, поворот продолговатых отверстий, а также детали, в которых они создаются.

Узел пересечения трубчатых раскосов (22), Сопряжение балок. Монтажная пластина (35), Сопряжение балки с колонной. Соединительная пластина (47), Монтажная пластина, составная T-образная (69), Сопряжение балок. Крепление к верхней полке. Обработка полок (147)

На вкладке Болты теперь можно задать направление болтового соединения.

Соединение трубчатых раскосов соед. пластиной (20)

• На вкладке Крепление раскоса теперь можно создавать фаски также на той стороне соединительной пластины, которая расположена ближе к раскосу.



• На вкладке Косынка теперь можно создать четыре фаски на пластине-косынке, если она создана на колонне.

Сопряжение балки с колонной или балок. Через уголки с двух сторон (143)

На вкладке Детали теперь появилось два новых типа безопасных соединений с фаской на углу крепежного уголка.

Сопряжение балки с колонной или балок. Торцевые пластины (142)

На вкладке Вырез появился новый параметр размера выреза, который определяет размер от кромки полки главной балки и от внешней кромки верхней полки главной балки.

База колонны (1047)

На вкладке Параметры удалена возможность выбора между болтами или отверстиями.

Балка. Плита опорная (1044)

• На вкладках Ребра жесткости и Ребра жесткости 2 теперь можно определить поворот многоугольного ребра жесткости и его угол, а также отдельно задать форму и тип фаски для левых и правых ребер жесткости.

• Теперь можно определить свойство Класс для всех деталей компонента.

• На вкладке Стержневые анкеры теперь можно определить префикс и начальный номер позиции сборки для профиля анкера.

База колонны 3 (1016)

Теперь можно создавать нижние фаски на наклонных стеночных ребрах жесткости.

Сварное соединение между балками (123)

На вкладке Фаски теперь предусмотрен новый тип фаски для второстепенных балок стенки.

Подготовка под сварку (44)

На вкладке Параметры появилось два новых типа фасок для второстепенных балок стенки.

Соединение раскосов (сварка) (10)

На вкладке Крепление раскоса теперь можно создавать скругленные вырезы во второстепенных деталях.

Ветровая связь (S55), Вертикальная связь (S56)

На вкладке Параметры теперь можно определить свойство Класс для подсоединений, соединяющих диагональные раскосы и стропила.

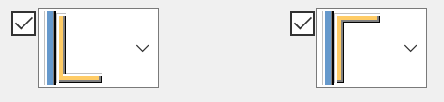

Башмак под деревянный прогон (15)

На вкладке Детали теперь можно выбирать инвертированные варианты параметра Положение L, чтобы к главной детали приваривалась короткая сторона профиля.

Лестница с креплениями для деревянных ступеней (S72), Лестница. Косоуры и ступени (S73)

Теперь можно задать свойство Способ обработки поверхности для всех деталей.

Соединение раскосов соед. пластиной неправильной формы (60)

• Теперь можно использовать сварной шов 8 между пластиной-заглушкой и косынкой.

• На вкладке Косынка теперь можно определить зазор между косынкой и соединительными пластинами/крепежными уголками.



Жесткое соед. раскосов соед. пластиной неправильной формы (58), Соединение трубчатых раскосов фасонкой сложной формы (59), Соединение раскосов соед. пластиной неправильной формы (60)

На вкладках Крепление косынки 1, Крепление косынки 2 и Болты косынки 1 теперь можно указать, считать ли косынку или крепежный уголок (L-профиль) главной деталью компонента для болтового соединения.

Лестница. Косоуры и Z-ступени (S74)

На вкладке Z-ступени теперь можно определить префикс профиля ступени.

Закладные анкеры (8)

Теперь можно вводить более длинные пути до 256 знаков к файлам в окне Просмотр файла конфигурации на вкладке Размещение. Раньше максимальная длина пути составляла 80 символов.

Пакет обновлений 1 для Tekla Structures

Железобетонная лестница (95)

Теперь арматурные стержни Стержень L можно использовать для армирования всех ступеней, создаваемых компонентом. Ранее максимальное количество ступеней для армирования составляло 34 штуки.

Пакет обновлений 1 для Tekla Structures

База колонны. Монтажный профиль (1004), База колонны. Без ребер (1042)

На вкладке Стержневые анкеры теперь можно указывать класс раствора.

Пакет обновлений 3 для Tekla Structures 2024

Сопряжение балок. Без обработки полок (185), На всю глубину специальное (Япония) (185)

На вкладке Пластины теперь можно задать нижнюю фаску монтажной пластины.

Пакет обновлений 1 для Tekla Structures

Крепление торцевой пластины к ребру жесткости (27)

На вкладке Детали в параметре Использовать сварной шов по ломаной линии можно указать, используется ли сварной шов по ломаной линии, если расстояние между верхом или низом торцевой пластины и полкой балки составляет менее 2 мм.

Пакет обновлений 5 для Tekla Structures

Ребра жесткости (1003)

На вкладке Параметры теперь можно указать, будет ли компонент искать входные детали, созданные в виде составных деталей сварного соединения.

Пакет обновлений 3 для Tekla Structures

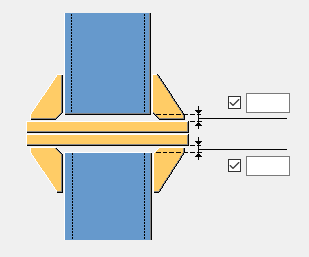

Фланцевое соединение балки с колонной (119)

• На вкладке Рисунок теперь можно задать размер заглушки в виде расстояния от центральной линии главной детали до внешней кромки первой торцевой пластины.

• На вкладке Рисунок теперь можно задать смещение верхней пластины и нижней пластины от стенки главной детали.

• На вкладке Детали теперь можно задать вертикальное смещение торцевой пластины 1.

Пакет обновлений 1 для Tekla Structures

Соединение трубчатых раскосов соед. пластиной (20)

• На вкладке Косынка» предусмотрен новый параметр для создания фасок. При создании косынки между полками главной детали теперь можно создать четыре фаски на пластине-косынке. Раньше можно было создать две фаски.

• Раньше фаски на пластине-косынке создавались только при условии, что соединение использовалось на одной второстепенной детали. Эта проблема исправлена: фаски можно создавать на нескольких второстепенных деталях.

Пакет обновлений 1 для Tekla Structures
