Форматы экспорта STEP и IGES расширяют возможности совместимости и взаимодействия, что помогает в работе с производителями поручней и связанными процессами изготовления, а также с механическим автоматизированным проектированием.

Можно экспортировать стальные профили и связанные с ними соединительные объекты, такие как болты и сварные швы, как сборки или отдельные детали. Геометрия модели Tekla Structures преобразовывается в формат файлов STEP или IGES с использованием технологии Open CASCADE (OCCT). Файлы преобразования не требуются.

Дополнительные сведения о форматах STEP и IGES см. в разделе STEP и IGES.

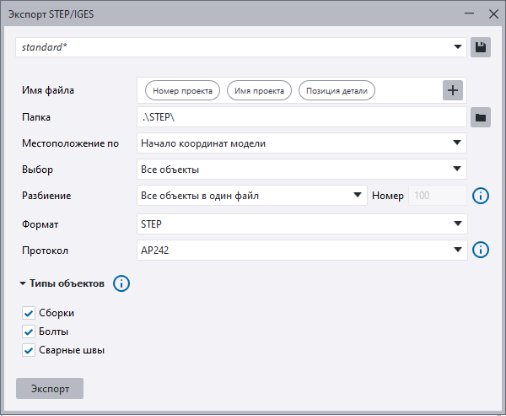

• Чтобы запустить экспорт, используйте новую команду Файл > Экспорт > STEP/IGES. Загрузите все настройки экспорта, предустановленные в вашей среде, или задайте требуемые параметры. Вы можете экспортировать все или выбранные объекты относительно начала координат модели, координат текущей рабочей плоскости или заданной базовой точки. Закончив, нажмите кнопку Экспорт. По умолчанию файлы экспортируются в папку \STEP внутри папки текущей модели.



Чтобы преобразовать экспортированные данные в формат STEP или IGES, раньше требовалось расширение «Комплексный конвертер» в Tekla Warehouse или стороннее программное обеспечение. Иногда приходилось заново моделировать геометрию в сторонней программе. Экспорт и повторное моделирование занимало много времени, а полученные файлы имели большой объем.

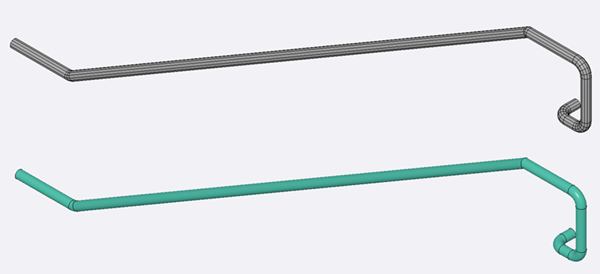

На рисунке ниже показан файл для верхнего поручня, генерированный расширением «Комплексный конвертер». Экспортируемый объект обладает фасетной геометрией, поэтому выводимый результат не подходит для производства поручней. Нижний поручень представляет результат, созданный при экспорте в STEP/IGES. Экспортируемые объекты обладают сплошной геометрией, а выводимый результат подходит для процессов производства процессов.

Определение имени файла экспорта с использованием шаблона

Чтобы определить имя файла экспорта, введите имя в поле Имя файла или нажмите кнопку «плюс» и дважды щелкните требуемые элементы имени файла в списке атрибутов. Можно использовать сочетание текста и атрибутов. Вы также можете перетащить элементы имени файла в новое место или удалить элементы. Для этого выберите элементы и нажмите клавишу Delete на клавиатуре или выберите Удалить в контекстном меню. Чтобы перемещаться в поле, используйте клавиши со стрелками и кнопки Главная и Конец.

Экспорт в один или несколько файлов

Функция Разбиение позволяет указать требуемый вариант экспорта: Все объекты в один файл, Выбранное количество объектов в каждом файле или Один объект в каждом файле. При экспорте в несколько файлов в конец имени файла добавляется порядковый номер.

Программный протокол STEP

Для файлов STEP необходимо выбрать протокол соответствующего приложения: AP203, AP214 или AP242. Используемый программный протокол зависит от программы, которая будет использоваться для открытия файла. AP203 — это самый старый, а AP242 — самый новый протокол.

Объекты, включенные в отчеты

Вы можете выбрать, включать ли в экспорт Сборки, Болты или Сварные швы. Если выбрать Сборки, стальные детали экспортируются как целые сборки. В противном случае стальные детали экспортируются как отдельные объекты.

Ограничения, связанные с экспортом в STEP/IGES

В настоящее время экспорт в STEP/IGES не поддерживает следующие объекты:

• Типы объектов, связанные с развертками деталей из листового металла, например гнутые и лофтинговые пластины
• Бетонные детали
• Выгнутые профили
• Искривленные профили
• Армирование и сетки
• Подготовка под сварку
• Добавленные детали
• Обработка поверхности
• Захватки
