Новые свойства для цвета и типа линий сечения, собственных скрытых и центральных линий

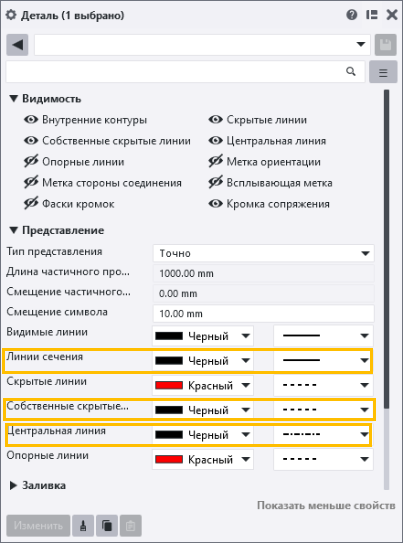

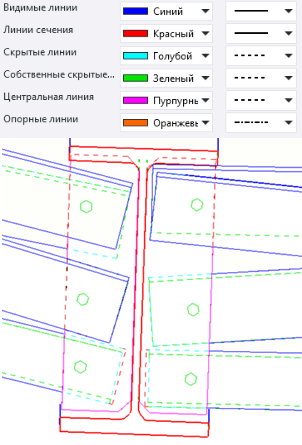

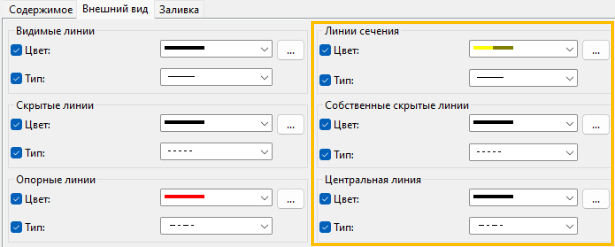

Теперь вы можете управлять цветом и типом линий сечения, собственных скрытых и центральных линий для деталей и соседних деталей на чертежах, используя свойства уровня объекта и вида. На чертежах общего вида управлять этими параметрами можно также с помощью свойств уровня чертежа. Новые свойства линий поддерживают как стандартные, так и пользовательские цвета RGB.

Зачем нужны новые свойства линий?

• Цвета линий сечения могут отличаться в зависимости от материала детали. Выбранный цвет также влияет на толщину линий сечения на выходе.

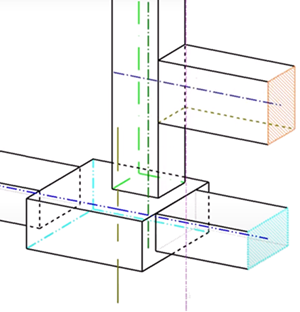

• Для детали может потребоваться центральная линия, которая отличается по типу или толщине.
• Иногда может потребоваться отдельно управлять скрытыми и собственными скрытыми линиями, чтобы четко разграничить углубления, закладные и другие скрытые объекты.

Раньше для деталей и соседних деталей можно было индивидуально указывать цвет и тип видимых, скрытых и опорных линий, но не линий сечения, собственных скрытых или центральных линий. На собственные скрытые линии также влияло свойство Скрытые линии. Кроме того, отрегулировать тип центральной линии и цвет линии сечения можно было только с помощью расширенных параметров. Приведенные ниже расширенные параметры по-прежнему поддерживаются и переопределяют новые свойства линий, заданные в свойствах уровня объекта, вида или чертежа:

• XS_CENTER_LINE_TYPE
• XS_SECTION_LINE_COLOR_RGB

Собственные скрытые линии, доступные при фильтрации представления для экспорта в DWG/DXF/DGN

В список Фильтрация представления диалогового окна Экспортировать чертежи как DWG/DXF/DGN добавлен новый параметр Собственные скрытые линии. Он позволяет сопоставить собственные скрытые линии с другим слоем или уровнем.

Поддержка Open API

Open API теперь поддерживает новые свойства для линий соседних деталей и деталей на чертеже: Линии сечения, Собственные скрытые линии и Центральная линия.

Ограничения

Следующие функции не поддерживают новые свойства линий:

• Старые диалоговые окна свойств рабочих чертежей (отображаются, если параметр XS_USE_OLD_DRAWING_CREATION_SETTINGS установлен в значение TRUE)
• Старое диалоговое окно свойств детали чертежа на уровне объекта, доступное только через поле Быстрый запуск
• Контекстная панель инструментов

Печать штриховок специального цвета на старых чертежах

В Tekla Structures 2024, при выводе на печать чертежей, созданных в более ранних версиях, чем Tekla Structures 2024, где использовался цветовой режим печати Черно-белый или Оттенки серого Tekla, специальный цвет, который использовался в штриховках на старых чертежах, был черным, а все перекрывающиеся линии и обозначения были скрыты. В предыдущих версиях Tekla Structures для штриховок можно было задать специальный цвет с помощью расширенных параметров XS_HATCH_SPECIAL_COLOR_R, XS_HATCH_SPECIAL_COLOR_G и XS_HATCH_SPECIAL_COLOR_B. Эта проблема исправлена — специальный цвет во всех цветовых режимах печати теперь отображается корректно.

Это усовершенствование уже было введено в Tekla Structures 2024 SP1.

Палитра цветов чертежа: новое местоположение для параметров «Невидимый» и «Ничего»

Параметры цвета Невидимый и Ничего теперь находятся в конце стандартного списка цветов палитры. Раньше они находились в начале. Параметры Невидимый и Ничего могли отображаться или не отображаться в палитре цветов в зависимости от того, где вы открыли палитру цветов, а положение других цветов могло измениться. Теперь, когда местоположение цветов не меняется, выбор цветов становится более эффективным.

Это усовершенствование уже было введено в Tekla Structures 2024 SP1.

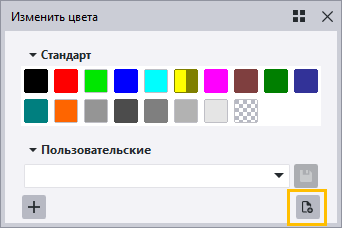

Новая кнопка для создания нового файла палитры цветов

На палитре цветов предусмотрена новая кнопка Создать новый файл цветовой палитры для создания новой, пустой палитры цветов. Новая кнопка находится внизу диалогового окна палитры цветов; она активна в режиме редактирования цветов.

• Кнопка Создать новый файл цветовой палитры удаляет все пользовательские цвета из списка цветов и очищает имя файла палитры цветов, чтобы вы могли приступить к созданию новой палитры с нуля.
• Чтобы избежать случайной очистки списка цветов, кнопка недоступна, если в диалоговом окне палитры цветов есть несохраненные изменения.

Это усовершенствование уже было введено в Tekla Structures 2024 SP2.

Теперь можно делиться состоянием цветовой палитры

Общий доступ к состоянию цветовой палитры, т. е. режиму просмотра цветовой палитры (в виде сетки или списка), а также к свернутом или расширенному состоянию категорий цветов Стандарт и Пользовательские теперь можно предоставить всем местам, где можно открыть цветовую палитру, а также режимам редактирования и выбора цветов. Общий доступ к цветовой палитры также предоставляется сеансам в Tekla Structures, чтобы автоматически показывать состояние, в котором была цветовая палитра при перезапуске Tekla Structures.

Это усовершенствование уже было введено в Tekla Structures 2024 SP2.

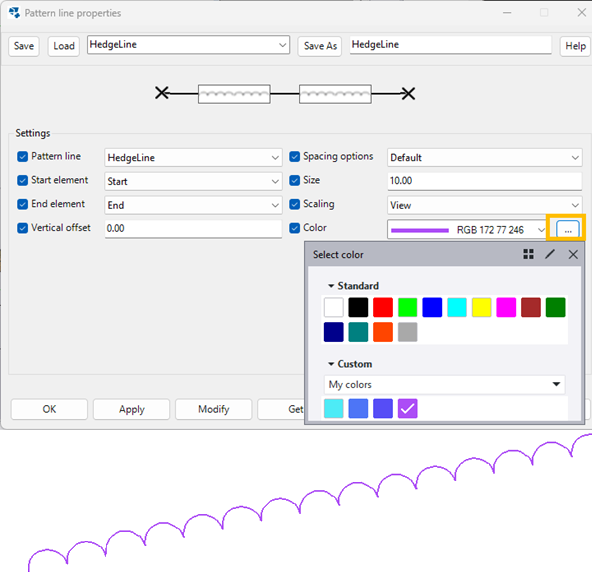

Новые пользовательские цвета RGB к специальным линиям

Теперь вы также можете применять пользовательские цвета RGB к специальным линиям, добавляемым на чертежи, с помощью команды Специальная линия. Специальные линии — это особенные и сложные линии, которые можно легко создавать и применять к чертежам. Чтобы использовать при добавлении специальных линий пользовательские цвета, нажмите кнопку обзора в диалоговом Свойства специальной линии окне и выберите цвет из пользовательской палитры цветов.

Пользовательские цвета доступны для выбора при добавлении специальных линий на чертеж с помощью команды Специальная линия. Однако они недоступны при создании специальных линий в диалоговом окне Редактор специальных линий.

Это усовершенствование уже было введено в Tekla Structures 2024 SP3.

Дополнительные сведения о специальных линиях см. в разделе Создание и добавление специальных линий на чертежах.
