Для создания чертежей с использованием этой функции необходимо, чтобы в облаке была коллекция чертежей. Служба может обучаться на ваших предыдущих чертежах, поэтому чем больше чертежей вы добавите в коллекцию, тем лучше будут результаты.

• Выберите сборки или ЖБ элементы в модели, перейдите на вкладку Чертежи и отчеты ленты и нажмите Рабочие чертежи AI Cloud.

  Вызвать команду можно также из контекстного меню, контекстной панели инструментов или поля Быстрый запуск.

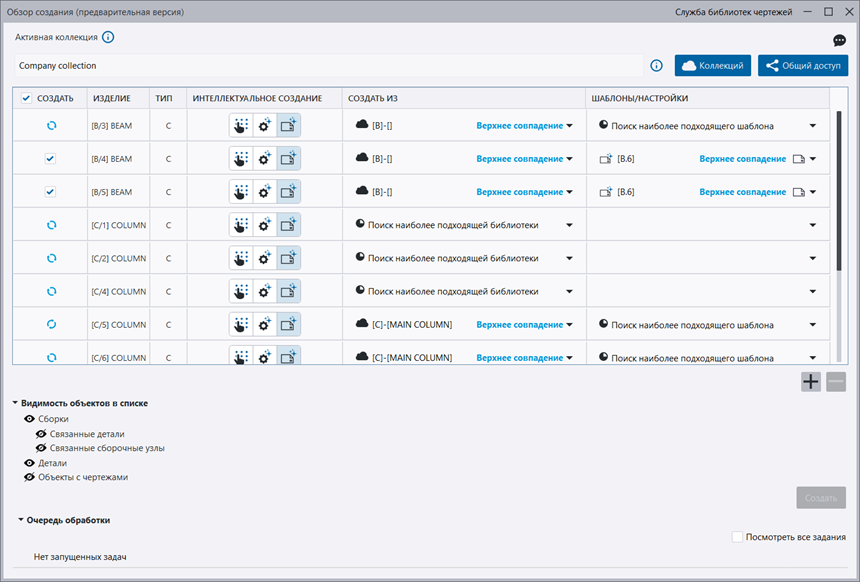

  Появится диалоговое окно Обзор создания.



• Вы можете изменить выбранный параметр Интеллектуальное создание:

  (выбор вручную). По умолчанию используются примененные настройки, но вы также можете выбрать любые сохраненные настройки. Это единственный доступный вариант для отдельных деталей.

  (рекомендуемые настройки). Система будет искать наиболее подходящую библиотеку в активной коллекции. Чертежи создаются на основе настроек, используемых для наиболее подходящего чертежа в этой библиотеке.

  (рекомендованный шаблон). Система будет искать наиболее подходящую библиотеку в активной коллекции. Чертежи создаются путем клонирования наиболее подходящего шаблона чертежа, обнаруженного в этой библиотеке.

  Если вы выбрали вариант «Рекомендованный шаблон» или «Рекомендуемые настройки», ИИ анализирует свойства выбранных объектов, ищет в активной облачной коллекции библиотеку с наиболее близкими свойствами выбранных сборок и ЖБ элементов, а затем предлагает ее. Если компоненту не удается найти в коллекции подходящую библиотеку, выводится соответствующее уведомление. Для этих объектов можно выбрать библиотеку вручную. Если не выбрать другую библиотеку, чертеж будет создан с использованием примененных настроек.

• Откройте диалоговое окно и добавьте объекты в список объектов: Перейдите к панели инструментов для выбора и с помощью переключателя Выбрать сборки выберите объекты в модели. Затем нажмите кнопку со знаком «плюс» . Чтобы удалить объекты из списка, выберите их и нажмите кнопку со знаком «минус» .
• Нажмите кнопку Создать, чтобы создать чертежи. ИИ ищет наиболее подходящие чертежи (шаблоны чертежей или сохраненные настройки) в выбранной библиотеке и использует их в качестве источника для создания новых чертежей. Нажмите кнопку Импорт, чтобы загрузить созданные чертежи из облака в Диспетчер документов. Если вы выбрали вариант (выбор вручную) либо если примененные настройки были выбраны автоматически, чертежи создаются на основе примененных настроек или других сохраненных настроек, которые вы выбрали.

  Если вы не выбрали ни одного объекта или выбранные объекты недопустимы, кнопка Создать будет неактивна.

В инструменте Диспетчер документов показаны новые данные, связанные с использованием функции «Рабочие чертежи AI Cloud». Дополнительные сведения см. в разделе Усовершенствования в Диспетчере документов в замечаниях к выпуску.

Дополнительные сведения о создании рабочих чертежей с помощью ИИ и облачных коллекций см. в разделе «Создание рабочих чертежей с помощью ИИ и облачных коллекций (предварительная версия)».

Коллекция облака чертежей для производства содержит завершенные производственные чертежи или настройки чертежа из предыдущих проектов. Чертежи были добавлены в облачную коллекцию вашей организации редакторами коллекций. У вас может быть роль редактора или наблюдателя в коллекции.

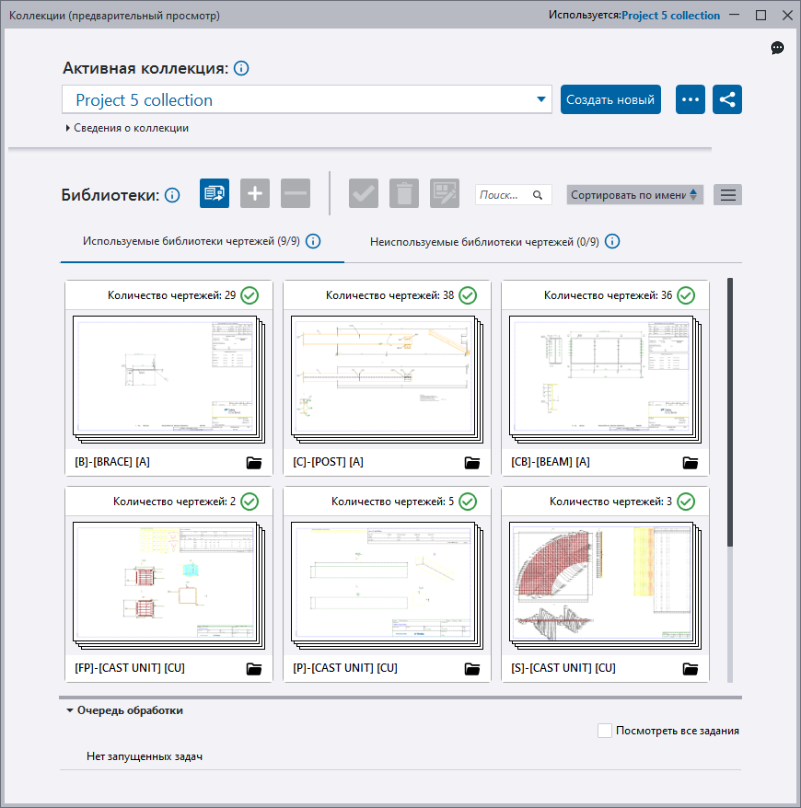

• Чтобы перейти к диалоговому окну Коллекции, выберите Коллекции в меню Рабочие чертежи AI Cloud на ленте.

  Также можно нажать кнопку Коллекции в диалоговом окне Обзор создания.

  В верхней части окна отображается активная коллекция. Чтобы изменить ее, выберите другую коллекцию в списке.

Редакторы коллекций в диалоговом окне «Коллекции » могут выполнять следующие действия:

• Просматривать сведения о коллекциях (создатель, дата создания, дата изменения, тип роли, описания коллекций) и моделях, из которых в активную коллекцию были добавлены чертежи, а также изменять описания коллекций. Также доступен поиск.
• Создать: создать новую коллекцию.
• Переименовывать, дублировать или удалять активные коллекции.
• Управлять доступом к активной коллекции. Если вам не разрешено управлять доступом к активной коллекции, кнопка будет недоступна.
• Добавлять и удалять чертежи в коллекции.

  При добавлении чертежей ИИ рассчитывает чертежи и классифицирует их по библиотекам в пределах коллекции активного облака, в зависимости от того, насколько свойства отлитых элементов или сборок позади чертежей схожи. Сходство основывается на предварительно заданном списке свойств отлитых элементов или сборок (вес, профиль, имя, объем, пользовательские атрибуты и т. д.). Например, чертежи колонн классифицируются в одну библиотеку, а чертежи балок – в другую. Добавив чертежи, можно Проверить библиотеки и Принять отправку чертежей.

• Активировать, деактивировать или удалить выбранную библиотеку, назначить новую компоновку чертежа для выбранной библиотеки, чтобы все чертежи, созданные на основе чертежа из этой библиотеки, создавались с выбранной компоновкой.
• Управлять внешним видом коллекций: выберите представление в виде списка или значков, а также укажите нужный размер и цветовой режим значков.
• Управление содержимым библиотеки: просматривать чертежи в библиотеке, объединять библиотеки, перемещать чертежи в новую или другую библиотеку, удалять чертежи из библиотеки, а также переопределять компоновку и формат для чертежей, созданных с использованием чертежей из библиотеки.
• Использовать поиск, чтобы фильтровать библиотеки.
• Отсортируйте вид библиотеки по имени, типу, общему номеру чертежа, дате создания или дате изменения.

Пользователи коллекций с ролью наблюдателя могут выполнять только действия, связанные с созданием чертежей, например активировать и деактивировать библиотеки, а также изменять назначенную компоновку библиотеки. Недоступные операции отображаются серым цветом.

Дополнительные сведения о работе с коллекциями см. в разделе «Управление коллекциями и библиотеками рабочих чертежей».

Вы можете управлять доступом к коллекциям, а также изменять роли пользователей в коллекциях онлайн в меню «Рабочие чертежи AI Cloud» в Management Console.

Только администраторы организации и редакторы коллекций могут предоставлять доступ к коллекциям или изменять роль пользователей в них в Management Console. Кроме того, администраторы организации могут видеть всех пользователей в компании, у которых есть доступ ко всем коллекциям, принадлежащим компании.

Доступ к коллекциям осуществляется на основе системы приглашений. На консоли администраторы организации и редакторы коллекций могут приглашать всю свою организацию или отдельных пользователей — как внутренних, так и внешних. Каждый пользователь, приглашенный в коллекцию, получает роль редактора или наблюдателя.

Когда редакторы используют функцию «Рабочие чертежи AI Cloud» в Tekla Structures, у них есть доступ ко всем функциональным возможностям. Они также могут приглашать других пользователей в коллекции. Наблюдатели могут только создавать чертежи из коллекций.

• Чтобы получить доступ к Management Console внутри Tekla Structures, откройте диалоговое окно Коллекции или Обзор создания, а затем нажмите Совместно использовать.

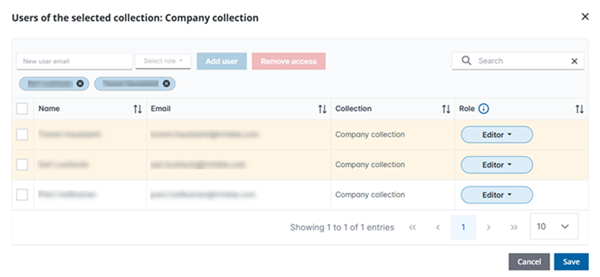

  В следующем примере показан список пользователей, у которых есть доступ к активной коллекции:


• Чтобы открыть Management Console прямо в браузере, перейдите на страницу https://console.permissions.tekla.com/collections.

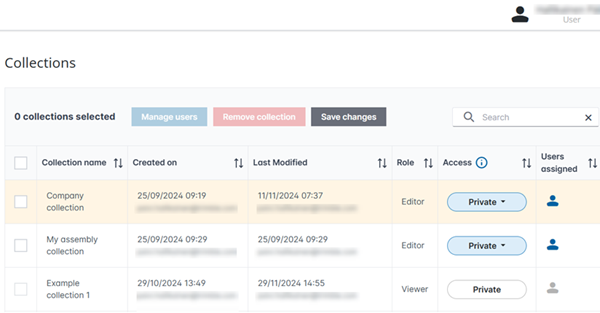

  В следующем примере показан список всех коллекций, доступных пользователю:



Дополнительные сведения о доступе и совместном использовании см. в разделе «Управление доступом и ролями в коллекциях».

• Функция «Рабочие чертежи AI Cloud» не поддерживает создание или отправку чертежей общего вида или комплексных чертежей. Чертежи отдельных деталей можно создавать только с использованием примененных настроек или других локальных.
• Создатель чертежа должен иметь доступ к файлу компоновки чертежа и связанным с ним файлам шаблонов, которые используются на чертеже в коллекции. При отсутствии файлов чертеж будет содержать не всю информацию о шаблоне, например штампы и другие таблицы. Поэтому рекомендуется использовать для создания чертежей ту же среду, которая использовалась для отправки чертежей в облачную коллекцию.
• Функция Переопределения интеллектуального создания недоступна в диалоговом окне Обзор создания функции «Рабочие чертежи AI Cloud».
• Создавать пустые библиотеки невозможно.
