Изменения в расширенных параметрах в Tekla Structures 2025
В Tekla Structures 2025 появились новые расширенные параметры, а некоторые из существующих устарели. Кроме того, изменилась функциональность некоторых расширенных параметров.
Расширенные параметры позволяют настроить Tekla Structures в соответствии со стилем вашей работы или для соблюдения определенных проектных требований либо отраслевых стандартов. Значения расширенных параметров можно изменить в диалоговом окне Расширенные параметры или в файлах инициализации.
Новые расширенные параметры
XS_ANGLE_GRADIAN_SIGN
Расширенный параметр XS_ANGLE_GRADIAN_SIGN позволяет выбрать нужный знак градиана, который будет использоваться в угловых размерах на чертежах. Значение по умолчанию — «g».
Этот расширенный параметр уже был доступен в Tekla Structures 2024 SP4.
XS_DRAWINGS_LINE_CAP_STYLE
Чтобы настроить форму концов линий на распечатках файлов PDF, можно использовать расширенный параметр XS_DRAWINGS_LINE_CAP_STYLE и задать стиль конца линии.

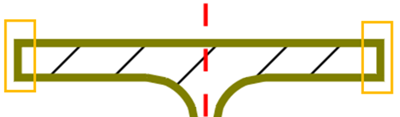

Значение 0:

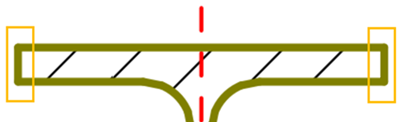

Значение 1:

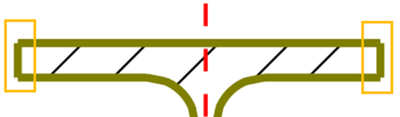

Значение 2:
Этот расширенный параметр уже был доступен в Tekla Structures 2024 SP4.
XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW
Расширенный параметр XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW позволяет включить или выключить отображение окна командной строки при добавлении или изменении системных компонентов в модели. В окне командной строки отображается информация о добавлении и изменении компонентов. Чтобы показать окно, задайте для расширенного параметра значение TRUE. Значение по умолчанию — FALSE.
XS_ENABLE_US_SURVEY_UNIT
Установите для расширенного параметра XS_ENABLE_US_SURVEY_UNIT значение TRUE, чтобы изменить систему измерений в модели с международной/британских футов на американские геодезические футы. Значение по умолчанию — FALSE.
XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI
Если вы используете файл Bypass.ini, чтобы обойти стартовый экран Tekla Structures, задайте для расширенного параметра XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI значение TRUE, чтобы вывести на экран сообщения об ошибках, связанные с получением лицензии.
Задайте XS_SHOW_LICENSE_ERROR_MESSAGE_FOR_BYPASS_INI=TRUE в teklastructures.ini или в файле env_<environment>.in.
XS_TSEP_TO_BE_INSTALLED_ORG_DIR
Чтобы определить место для автоматической установки файлов .tsep, можно использовать расширенный параметр XS_TSEP_TO_BE_INSTALLED_ORG_DIR в файле user.ini. Этой папкой и ее содержимым управляет Tekla Structures.
Измененные расширенные параметры
Новый параметр для форматирования номеров позиций армирования
Новый параметр форматирования %REBAR_SEQ_POS% теперь можно использовать со следующими расширенными параметрами, чтобы показать порядковые номера армирования:
XS_DO_NOT_CREATE_ASSEMBLY_DRAWINGS_FOR_LOOSE_PARTS
Если для расширенного параметра XS_DO_NOT_CREATE_ASSEMBLY_DRAWINGS_FOR_LOOSE_PARTS задано значение TRUE, сборки с только одной деталью, к которой крепится армирование, заводские болты или шпильки, больше не рассматриваются как незакрепленные детали. Раньше, если для этого расширенного параметра было задано значение TRUE, было невозможно создавать чертежи сборок для некоторых элементов, например опорных пластин со шпильками. Теперь для них можно создавать чертежи сборок.
XS_REBARSET_SHOW_MODIFIERS_CREATED_BY_COMPONENTS
Значение этого расширенного параметра по умолчанию изменено с FALSE на TRUE.
XSR_DISABLE_ASSEMBLY_UDA_INHERITANCE
При экспорте в IFC4 раньше всегда использовалось значение пользовательского атрибута для главной детали сборки, если этот параметр не был определен для сборки. Теперь эту функцию можно отключить с помощью расширенного параметра XSR_DISABLE_ASSEMBLY_UDA_INHERITANCE. Если для расширенного параметра задано значение TRUE, а пользовательский атрибут на уровне сборки не задан, поле пользовательского атрибута остается пустым или используется значение по умолчанию на уровне сборки. Если для него задано значение FALSE, пользовательский атрибут получается из главной детали.
XS_USE_INTEGRATED_BUILDING_HIERARCHIES
Значение этого расширенного параметра по умолчанию изменено с FALSE на TRUE.
XS_MODEL_TEMPLATE_DIRECTORY
Для параметра XS_MODEL_TEMPLATE_DIRECTORY можно указать несколько путей к папкам модели.
Устаревшие расширенные параметры
XS_DO_NOT_CLIP_NATIVE_OBJECTS_WITH_CLIP_PLANE
Этот расширенный параметр теперь заменен командой Отсечь только опорные объекты в .
XS_CONNECT_UPLOAD_MODEL_FOLDER and XS_UPLOAD_SHARED_MODEL_TO_CONNECT
Эти расширенные параметры теперь заменены меню Отправить настройки модели в .
Список устаревших расширенных параметров в версиях Tekla Structures
На странице Устаревшие расширенные параметры содержится информация о расширенных параметрах, которые стали устаревшими, начиная с Tekla Structures версии 2018.
