Изменение отдельного арматурного стержня, группы стержней или сетки

Армирование можно изменять в режиме прямого изменения. Изменить армирование можно либо просто путем перетаскивания ручек, либо путем выбора команды с контекстной панели инструментов.

Прим.:

Прямое изменение не работает в отношении следующих типов армирования:

кольцевых и изогнутых или трехмерных арматурных стержней;
преднапряженной арматуры.

Если армирование было создано с помощью компонента, перед применением прямого изменения компонент необходимо расчленить.

Прежде чем приступить:

Убедитесь, что переключатель Прямое изменение активен.
Выберите армирование.

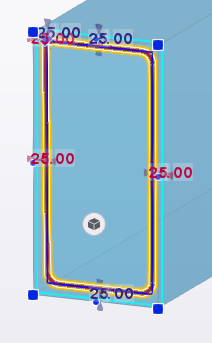

Tekla Structures отображает ручки, с помощью которых можно изменять армирование, а также значок панели инструментов . Щелкните этот значок, чтобы открыть панель инструментов и выбрать необходимую команду. Набор доступных команд зависит от типа изменяемого армирования.

Чтобы изменить отдельные арматурных стержни, группы арматурных стержней или арматурные сетки:


Задача	Что нужно сделать	Объекты, для которых доступны команда
Изменить толщину защитного слоя арматурного стержня	Перетащите ручку-линию в требуемое место.	Арматурные стержни, группы арматурных стержней, арматурные сетки
Добавить точки по ломаной линии в арматурный стержень	Перетащите ручку — среднюю точку в требуемое место.	Арматурные стержни, группы арматурных стержней, многоугольные и изогнутые арматурные сетки
Добавить точки в начало или в конец арматурного стержня	Щелкните начальную или конечную опорную точку арматурного стержня . Нажмите кнопку Добавить новую точку на панели инструментов. Укажите местоположение новой начальной или конечной точки.	Арматурные стержни, группы арматурных стержней
Удалить точки из арматурного стержня	Выберите одну или несколько опорных точек. Нажмите DELETE.	Арматурные стержни, группы арматурных стержней, многоугольные и изогнутые арматурные сетки
Добавить крюки	Щелкните начальную или конечную точку арматурного стержня . Появится панель инструментов для свойств крюков. Выберите требуемую форму крюка. При выборе варианта Пользовательский крюк введите угол, радиус и длину крюка, а затем нажмите .	Арматурные стержни, группы арматурных стержней
Изменить радиус изгиба арматурного стержня	Нажмите кнопку Изменить радиус изгиба на панели инструментов. Введите значение в поле рядом с кнопкой Изменить радиус изгиба и нажмите клавишу ВВОД.	Арматурные стержни, группы арматурных стержней
Изменить диаметр арматурного стержня	Нажмите кнопку Изменить диаметр на панели инструментов. Выберите значение из списка рядом с кнопкой Изменить диаметр.	Арматурные стержни, группы арматурных стержней, арматурные сетки
Изменить расстояния путем корректировки диапазона	Нажмите кнопку Изменить расстояния на панели инструментов. Перетащите ручку в требуемое место.	Группы арматурных стержней, арматурные сетки
Изменить расстояния путем разбиения диапазона на две части	Нажмите кнопку Изменить расстояния на панели инструментов. Перетащите ручку — среднюю точку в требуемое место и отпустите ручку. Tekla Structures создает новый арматурный стержень, и диапазон разбивается на две части. Расстояния между стержнями в двух новых диапазонах максимально приближены к исходным расстояниям. При необходимости измените количество промежутков или значение расстояния. Щелкните ручку — среднюю точку, введите требуемые значения в полях на панели инструментов и нажмите клавишу ВВОД.	Группы арматурных стержней, арматурные сетки
Переместить, добавить или удалить армирование	Нажмите кнопку Переместить, добавить, удалить армирование на панели инструментов. Tekla Structures отображает ручки-линии для каждого арматурного стержня. Выполните одно из следующих действий: Чтобы переместить арматурный стержень, выделите его и перетащите в требуемое место. Чтобы добавить арматурный стержень между двумя другими арматурными стержнями, нажмите кнопку . Чтобы удалить арматурные стержни, выберите их и нажмите клавишу DELETE.	Группы арматурных стержней, арматурные сетки
