Установка службы кэша для Tekla Model Sharing

Использование службы кэша для Tekla Model Sharing ускоряет загрузку данных модели в случаях, когда одинаковые данные запрашиваются несколько раз: например, когда над общей моделью работает несколько пользователей в одном офисе. Служба кэша особенно полезна в местах, где скорость загрузки может быть ограничена.

Служба кэша загружает данные модели из службы Tekla Model Sharing и кэширует их в файловой системе локальной сети (LAN). Когда пользователь впервые получает пакет, он сохраняется в службу кэша. Все последующие запросы этого пакета обрабатывает службы кэша в локальной сети. Кэш не используется для пакетов, записываемых в службу совместного использования.

Службой кэша удобно пользоваться, даже если в офисе только один пользователь Tekla Model Sharing. Например, повторное присоединение к модели происходит быстрее, поскольку данные модели доступны локально в службе кэша. Кроме того, поскольку данные модели всегда загружаются в виде небольших блоков данных, служба кэша сможет впоследствии загрузить все недостающие блоки, если загрузка прервется.

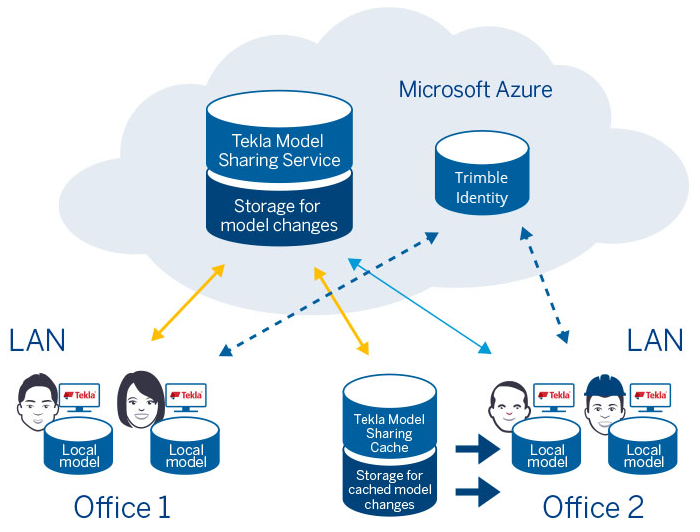

На этом рисунке показано, как данные модели сохраняются в службе совместного использования и используются службой кэша для Tekla Model Sharing.

Прим.:

Если к службе кэша нет доступа, Tekla Structures использует непосредственно облачное хранилище для внесения изменений в модель. Tekla Structures также использует облачное хранилище, если во время операции загрузки пропадает подключение к службе кэша.

Узнать, использует ли Tekla Structures службу кэша, можно путем проверки файлов журналов ClientLog_cat.txt и ClientLog_dog.txt в папке \Users\<user>\AppData\Local\Tekla DataSharing.

Данные не очищаются автоматически из службы кэша. Чтобы очистить ненужные данные, можно удалить старые файлы из службы кэша.

Требования к системе и программному обеспечению для установки службы кэша

Компьютер или сервер, на который устанавливается служба кэша, должны соответствовать следующим условиям.

Одна из следующих операционных систем Windows:
- Windows Server 2019 или более поздней версии
- Windows 10 или более поздней версии
Microsoft .NET Framework 4.8 или более поздней версии. Эта программа не входит в установочный пакет кэш-сервера Tekla Model Sharing.
Подключение к Интернету для загрузки данных модели из службы совместного использования
Достаточно дискового пространства для хранения кэшированных данных модели.

Объем необходимого дискового пространства может составлять от нескольких гигабайт до нескольких терабайт, в зависимости от количества пользователей Tekla Model Sharing и размера моделей.

Убедитесь, что брандмауэр пропускает входящий трафик на портах TCP/IP 9001 и 9998 компьютера, на котором установлена служба кэша. Если эти порты конфликтуют с другими службами, вы можете изменить их в установщике кэш-сервера Tekla Model Sharing.

Установка службы кэша для Tekla Model Sharing

Прежде чем приступить, загрузите Tekla Model Sharing установочный файл кэш-сервера с Trimble Downloads.

Запустите установочный файл TeklaModelSharingCacheService.exe и следуйте инструкциям в мастере установки.
- Папка кэша по умолчанию — C:\TeklaModelSharingCache. При необходимости можно выбрать другую папку.
- По умолчанию служба кэша работает на порту TCP/IP 9998.

  При настройке рабочих станций Tekla Structures для использования кэша необходимо указывать этот порт. Этот порт является основным каналом для связи со службой кэша и управления этой службой.
- Для внутреннего обмена данными по умолчанию используется порт TCP/IP 9001.

  Этот порт служба кэша сообщает автоматически; он используется для передачи данных.
Проверьте, что служба кэша Tekla Model Sharing запустилась.
- Найдите Tekla Model Sharing Cache в списке служб Windows, например с помощью консоли «Управление компьютером» (compmgmt.msc) или консоли «Службы» (services.msc).
- С помощью средства «Просмотр событий» Windows убедитесь, что служба не выдает ошибок, и что присутствуют информационные сообщения, свидетельствующие о том, что служба запущена.

Изменение настроек службы кэша после установки

При необходимости можно изменить настройки службы кэша после установки, например изменить ранее заданную папку кэша или номера портов.

Чтобы изменить настройки, снова запустите установочный файл TeklaModelSharingCacheService.exe и выберите Исправление.

Если вы меняете ранее заданную папку кэша, скопируйте все необходимое содержимое из предыдущей папки кэша в новую.
Если вы меняете номера портов убедитесь, что брандмауэр пропускает входящий трафик через новые порты.

Настройка клиентских рабочих станций Tekla Structures для использования службы кэша

В Tekla Structures в меню Файл выберите Совместное использование > Настройки совместного использования.
Настройте параметры кэша Tekla Model Sharing в Настройки совместного использования диалоговом окне:
1. В поле Имя введите имя компьютера, на котором установлен кэш.

  Чтобы проверить имя компьютера в Windows, выберите Панель управления > Система и безопасность > Система.

  Если компьютер, на котором установлен кэш, имеет статический IP-адрес, можно ввести в поле Имя этот IP-адрес вместо имени компьютера.
2. В поле Порт введите номер порта службы кэша, заданный при установке службы кэша.

  Значение по умолчанию — 9998.
Нажмите Задать.

Устранение неполадок службы кэша


Проблема	Возможные решения
Не удается подключиться к службе кэша из Tekla Structures	Убедитесь, что служба кэша Tekla Model Sharing в Windows запущена. Убедитесь, что брандмауэры пропускают входящий трафик на портах TCP/IP, настроенных для службы кэша Tekla Model Sharing. По умолчанию используются порты `9001` и `9998`.
Служба кэша не запускается	Проверьте журнал приложений в средстве «Просмотр событий» Windows на предмет ошибок.

Задание учетной записи входа в систему для службы кэша Tekla Model Sharing в Windows

Если службе кэша Tekla Model Sharing требуется доступ к некоторым особым ресурсам, таким как общие сетевые диски, необходимо, чтобы учетная запись входа в систему, используемая службой кэша в Windows, имела разрешения на доступ к этим ресурсам. Учетная запись входа также должна иметь разрешения на чтение и запись в отношении папки C:\ProgramData\Tekla\ModelSharingCache.

По умолчанию учетная запись входа для службы кэша в Windows является локальной системной учетной записью. Возможно, понадобится изменить учетную запись, если у локальной системной учетной записи нет доступа к этим папкам и ресурсам.

Рекомендуется использовать одну и ту же учетную запись и для установки службы кэша и, если необходимо, в качестве учетной записи входа для службы кэша в Windows.

Щелкните правой кнопкой мыши службу кэша Tekla Model Sharing в Windows в диалоговом окне Службы, а затем выберите Свойства.
На вкладке Вход в систему выберите С учетной записью, а затем введите имя учетной записи и пароль.
Нажмите ОК.
