Стыковые пластины (S85)
Компонент Стыковые пластины (S85) соединяет сдвоенные профили с помощью соединений на болтах или сварных соединений. Также создаются подкладные пластины.
Создаваемые объекты
-
Стыковые пластины
-
Подкладные пластины
-
Болты
-
Сварные швы
Применение
| Ситуация | Описание |
|---|---|
|
|

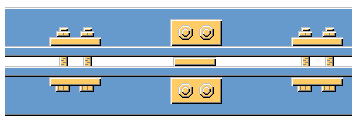

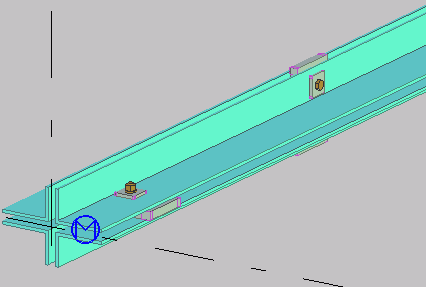

Сдвоенный профиль, соединенный с помощью горизонтальных и вертикальных стыковых пластин и подкладных пластин. |
Порядок выбора
-
На ленте выберите .
-
Укажите положение на сдвоенном профиле.
-
Выберите первый объект в профиле.
-
Выберите второй объект в профиле.
-
Щелкните средней кнопкой мыши, чтобы создать соединение.

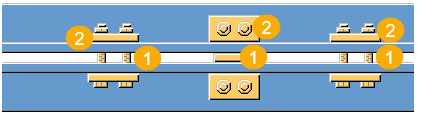

Обозначение деталей
| Описание | |
|---|---|
|
1 |
Стыковая пластина |
|
2 |
Подкладная пластина |
Вкладка «Рисунок»
Для задания расстояния от входной точки до стыковых пластин, а также промежутков между пластинами и их ориентации служит вкладка Рисунок.

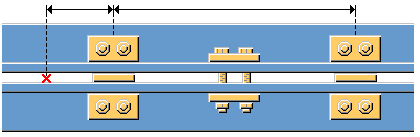

Распределение стыковых пластин
| Параметр | Описание |
|---|---|
|
|

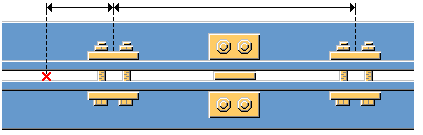

Первая стыковая пластина имеет вертикальную ориентацию. Задайте расстояние от начальной точки до стыковых пластин. |
|
|
Первая стыковая пластина имеет горизонтальную ориентацию. Задайте расстояние от начальной точки до стыковых пластин. |
|
|

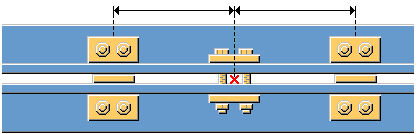

Стыковая пластина посередине имеет горизонтальную ориентацию. Задайте расстояние от средней точки до стыковых пластин. |
|
|

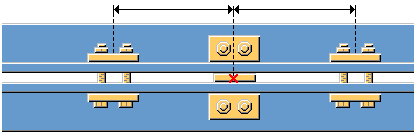

Стыковая пластина посередине имеет вертикальную ориентацию. Задайте расстояние от средней точки до стыковых пластин. |

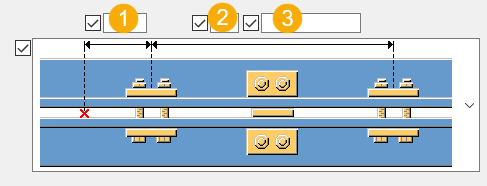

Местоположение стыковой пластины
| Описание | |
|---|---|
|
1 |
Задайте расстояние от начальной точки. |
|
2 |
Задайте количество соединений на стыковых пластинах. |
|
3 |
Задайте расстояние между стыковыми пластинами. |
Вкладка «Детали»
Для задания свойств пластин служит вкладка Детали.
Детали
| Параметр | Описание | По умолчанию |
|---|---|---|
|
Стыковая накладка - сторона1 |
Толщина стыковой пластины. |
Зазор между уголками. |
|
Стыковая накладка - сторона2 |
Толщина стыковой пластины. |
Зазор между уголками. |
|
Подкладные пластины |
Толщина подкладных пластин. |
3/8” |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Для выбора способа крепления пластин (болтами или сваркой) служит вкладка Параметры. Также можно задать размер подкладных пластин для сварных соединений.
Тип пластины
| Параметр | Описание |
|---|---|
|
|
Пластины крепятся болтами. |
|
|

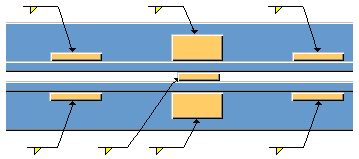

Пластины привариваются. Задайте размеры пластин. |

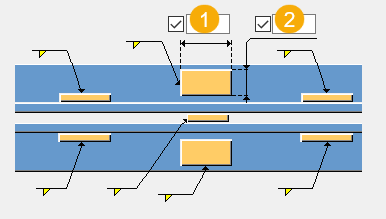

Размеры привариваемых пластин
| Описание | По умолчанию | |
|---|---|---|
|
1 |
Ширина подкладной пластины. |
3”15/16 |
|
2 |
Длина подкладной пластины. |
3”15/16 |
Вкладка «Болты»
Для задания размеров группы болтов и свойств болтов служит вкладка Болты.

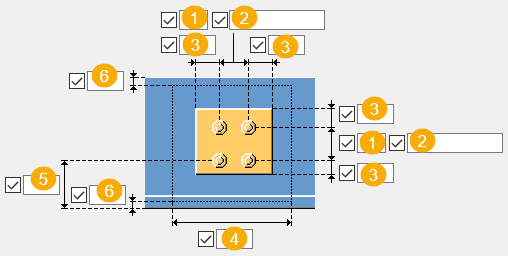

Размеры группы болтов
| Описание | |
|---|---|
|
1 |
Число болтов. |
|
2 |
Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения. |
|
3 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
4 |
Ширина стыковой пластины. |
|
5 |
Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали. |
|
6 |
Расстояние от кромки детали до кромки стыковой пластины. |
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Размещение болтов в шахматном порядке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Без смещения болтов Этот параметр может быть изменен АвтоСтандартами. |
|
|
Без смещения болтов |
|
|
В шахматном порядке, тип 1 |
|
|
В шахматном порядке, тип 2 |
|
|
В шахматном порядке, тип 3 |
|
|
В шахматном порядке, тип 4 |
Сварные швы
См. ссылку ниже:
