Ограждение. Поручни, стойки и отбойник (S86)

Элемент Ограждение. Поручни, стойки и отбойник (S86) использует три других компонента — Ограждение. Стойки (S76), Ограждение. Поручни (S77) и Ограждение. Отбойник (S75) для создания стоек, ограждений, выносных поручней и отбойников. Этот компонент также может создавать только ограждения и защитные полосы, если стойки уже существуют.

Создаваемые объекты

Стойки
Защитные полосы
Ограждение. Поручни
Выносной поручень

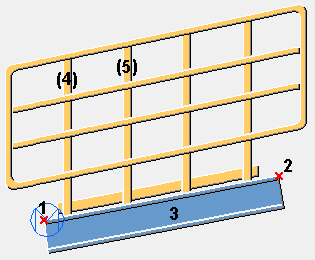

Применение


Ситуация	Описание
	Создаются стойки, ограждения и отбойник.

Перед началом работы

Создайте косоуры с помощью компонента «Лестница» (S71).

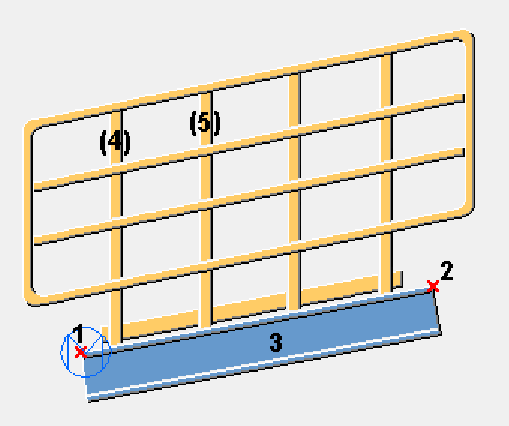

Порядок выбора

Укажите начальную точку перил.
Укажите конечную точку перил.
Выберите первый косоур лестницы.

Выберите один косоур и игнорируйте другие, если косоуры входят в компонент лестничного марша и если параметр Выбор деталей лестницы в компоненте стойки установлен в значение Использовать все.
Выберите первую стойку, если стойки существуют.
Выберите вторую стойку.

Игнорируйте другие стойки, если стойки входят в компонент стойки и если параметр Выбор стойки в компоненте ограждений и компоненте отбойника установлен в значение Использовать все.

Прим.:

При изменении компонента « Стойки» - «Ограждение» - «Защитная полоса» (S86) все соединенные с ним компоненты будут удалены.

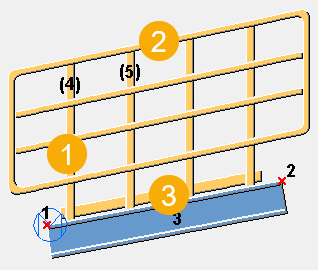

Обозначение деталей


	Описание
1	Стойка
2	Перила
3	Защитные полосы

Вкладка «Рисунок»

На вкладке «Рисунок » показаны стойки, поручни и защитные полосы, создаваемые компонентом.

Вкладка «Детали»

Вкладка «Детали » служит для выбора компонентов, используемых для создания стоек, поручней и защитной полосы.

Компоненты


Формат	Описание
Ограждение. Стойки	Выберите компонент и соответствующий файл атрибутов. Компонент по умолчанию — стойки (S76).
Ограждение. Поручни	Выберите компонент и соответствующий файл атрибутов. По умолчанию используется компонент Ограждения (S77).
Выносной поручень	Выберите компонент и соответствующий файл атрибутов. По умолчанию используется компонент Ограждения (S77).
Отбойник	Выберите компонент и соответствующий файл атрибутов. Компонент по умолчанию — защитная полоса (S75).

Вкладка «Параметры»

Вкладка «Параметры» позволяет указать, создаются ли стойки, ограждение, поручни выноса и защитная полоса.

Стойки


Формат	Описание
	По умолчанию Стойки создаются. Этот параметр может быть изменен АвтоСтандартами.
	Стойки не создаются.
	Стойки создаются.

Ограждение. Поручни


Формат	Описание
	По умолчанию Поручни создаются. Этот параметр может быть изменен АвтоСтандартами.
	Поручни не создаются.
	Поручни создаются.

Выносной поручень


Формат	Описание
	По умолчанию Выносной поручень не создается. Этот параметр может быть изменен АвтоСтандартами.
	Выносной поручень не создается.
	Выносной поручень создается.

Защитные полосы


Формат	Описание
	По умолчанию Защитная полоса создается.
	Отбойник не создается.
	Защитная полоса создается.
