Трап со страховочным ограждением (S60)
Компонент Трап со страховочным ограждением (S60) создает вертикальный трап с возможностью создания страховочного ограждения.
Создаваемые объекты
-
Перекладины ограждения
-
Ступени (перекладины)
-
Подкладной швеллер
-
Подкладные пластины
-
Опоры
-
Обручи
-
Вертикальные планки
-
Сварные швы
Порядок выбора
-
Укажите точку для задания верхней точки трапа.
-
Укажите точку для задания высоты трапа.
Вторая точка может находиться в любом месте верхней стороны нижней площадки. Вторая точка не обязательно должна находиться непосредственно под первой точкой, однако две точки должны определять линию, практически параллельную текущей оси Z.
Трап создается автоматически при указании второй точки.
Если линия между двумя точками не близка к линии, параллельной оси Z, трап не создается. Если две точки подходят для создания трапа, при необходимости вторая точка корректируется для определения линии, полностью параллельной оси Z. Трап располагается относительно этой опорной линии.
Перед созданием компонента рекомендуется задать пользовательскую систему координат: оси X и Y должны находиться в горизонтальной плоскости, а ось Z должна указывать прямо вверх. Компонент работает также с другими ориентациями, однако вне зависимости от ориентации трап всегда располагается строго параллельно оси Z.
Обозначение деталей
| Описание | |
|---|---|
|
1 |
Перекладины ограждения |
|
2 |
Ступень (перекладина) |
|
3 |
Страховочное ограждение |
Вкладка «Рисунок»
Для задания геометрии и размеров трапа служит вкладка Рисунок.

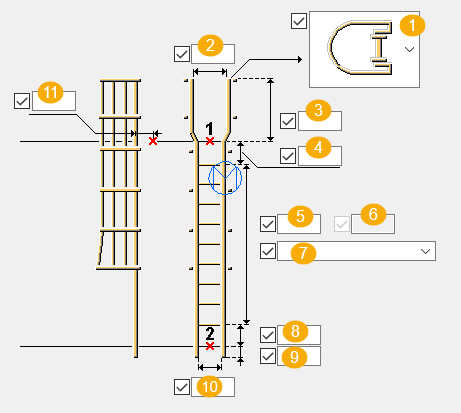

Размеры
| Описание | |
|---|---|
|
1 |
Тип ступени Направление, с которого осуществляется доступ к трапу: слева, справа или прямой переход (по умолчанию). |
|
2 |
Внутренняя ширина трапа между внутренними кромками перекладины Ширина развальцовки берется по внутреннему диаметру обручей. Задаваемая ширина развальцовки всегда больше ширины трапа (10). Если задаваемая ширина развальцовки меньше ширины трапа, для ширины развальцовки автоматически задается значение ширины трапа плюс 4 дюйма. При использовании боковых ступеней в качестве ширины используется ширина трапа. |
|
3 |
Смещение верха трапа от верхнего уровня металла до верхней кромки развальцованной перекладины ограждения |
|
4 |
Смещение верхней перекладины Определяет расстояние от первой входной точки до центральной линии самой верхней перекладины трапа. |
|
5 |
Количество перекладин Чтобы задать количество перекладин, выберите По умолчанию или Кол-во перекладин в списке под полем (7). При использовании боковых ступеней четыре дополнительные перекладины автоматически добавляются над верхней площадкой с шагом 12 дюймов. |
|
6 |
Расстояние между перекладинами |
|
7 |
Выберите, чтобы задать максимальное расстояние между перекладинами или точное расстояние от нижней или верхней перекладины. |
|
8 |
Смещение нижней перекладины Определяет расстояние от второй входной точки до центральной линии самой нижней перекладины трапа. |
|
9 |
Смещение низа трапа Определяет расстояние от нижней площадки до низа перекладин трапа. При положительном значении низ трапа располагается ниже нижней площадки. |
|
10 |
Ширина трапа Задает внутреннюю ширину трапа между внутренними кромками перекладины. Если выбран вариант прямого перехода (1), часть трапа над верхней площадкой будет с развальцовкой. Если ширина трапа не задана, используется значение по умолчанию в соответствующем файле jobdefs.lis. |
|
11 |
Смещение бортика Задает расстояние от центральной линии перекладины трапа до бортика верхней площадки. Если это смещение не задано, используется значение по умолчанию в соответствующем файле jobdefs.lis. |
Вкладка «Детали»
Вкладка Детали служит для задания профилей и свойств деталей.
Детали
| Формат | Описание |
|---|---|
|
Перекладины ограждения |
Профиль планки, используемый для создания перекладин трапа Выберите профиль из каталога профилей. |
|
Перекладины |
Профиль стержня, используемый для создания перекладин трапа. Выберите профиль из каталога профилей. |
|
Подкладной швеллер |
Профиль швеллера, используемый для создания швеллера поддерживающей опоры Выберите профиль из каталога профилей. |
|
Подкладные пластины |
Профиль пластины, используемый для создания гнутых пластин, которые соединяют перекладины трапа со швеллером поддерживающей опоры. Выберите профиль из каталога профилей. |
|
Опоры трапа |
Выберите профиль из каталога профилей. |
|
Задние опоры |
Выберите профиль из каталога профилей. |
|
Верхние обручи Нижний обруч Средние обручи |
Профиль планки, используемый для создания обручей страховочного ограждения Выберите профиль из каталога профилей. |
|
Вертикальные планки |
Профиль планки, используемый для создания вертикальных планок страховочного ограждения Выберите профиль из каталога профилей. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
|
|
Класс |
Номер класса детали. |
|
|
Обработка поверхности |
Описывает способ обработки поверхности детали. |
Вкладка «Параметры»
Для задания свойств и положения трапа служит вкладка Параметры.
Положение и смещение по горизонтали
| Рисунок выше | Описание | По умолчанию |
|---|---|---|
|
Положение по горизонтали |
Положение трапа в плоскости трапа
|
Посередине |
|
Смещение по горизонтали |
Боковое смещение трапа в плоскости трапа Например, смещение 6 дюймов в сочетании с параметром Горизонтальное положение, установленным в значение Середина, помещает центральную линию трапа на 6 дюймов правее опорной линии. Например, смещение -8 дюймов с параметром Горизонтальное положение, установленным в значение Справа, помещает внешнюю грань правой перекладины на 8 дюймов левее опорной линии. |
0 |
Разрезы боковых перекладин
|
Узлы основания лестницы 1 |
Выберите способ обрезания боковых перекладин. |
|
Макс. длина косоура |
Если выбран способ обрезания боковых перекладин При макс. длине, задайте максимальную длину косоура. |
Поворот косоура
Задайте ориентацию косоуров. Значение по умолчанию — сверху.
Поворот трапа
Задайте ориентацию трапа. Значение по умолчанию — спереди.
Поворот перекладин
Задайте поворот перекладин.
Создание страховочного ограждения
|
|
По умолчанию Страховочное ограждение не создается. АвтоСтандарты могут изменить этот параметр. |
|
|
Страховочное ограждение не создается. |
|
|
Страховочное ограждение создается. |
Вырез под перекладины в косоуре
Укажите, создаются ли в косоурах вырезы во избежание конфликтов.
| Формат | Описание |
|---|---|
|
|
Вырезы в косоурах не создаются. |
|
|
Вырезы в косоурах не создаются. |
|
|
В косоурах создаются вырезы. Задайте величину зазора для выреза. |
|
|
В косоурах создаются вырезы. Перекладины крепятся к косоурам болтами. Задайте величину зазора для выреза. |
|
|
Задайте глубину выреза в косоуре. |
Размеры фаски
Задайте фаски в верхней части перекладин ограждения.
| Описание | |
|---|---|
|
1 |
Горизонтальный размер |
|
2 |
Вертикальный размер |
Форма фаски
| Формат | Описание |
|---|---|
|
|
Без фаски |
|
|
Прямая фаска |
|
|
Фаска в виде выпуклой дуги |
|
|
Фаска в виде вогнутой дуги |
Вкладка «Страховочное ограждение»
Вкладка Страховочное ограждение служит для задания размера и положения страховочного ограждения трапа.

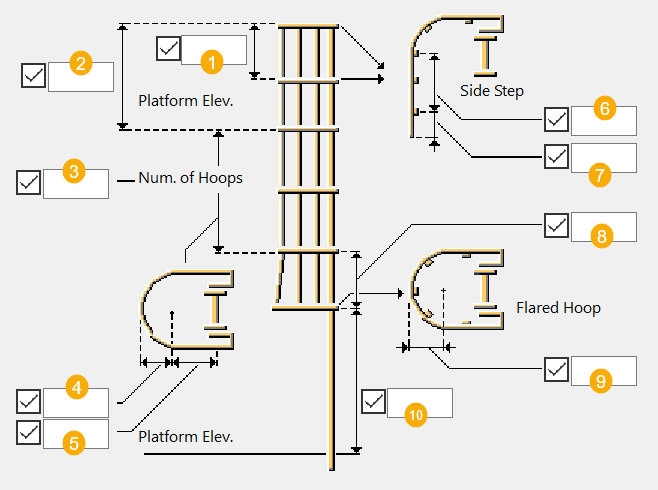

Размеры страховочного ограждения
| Описание | |
|---|---|
|
1 |
Расстояние от центра верхней развальцованной круглой скобы до следующего вышерасположенного обруча страховочного ограждения |
|
2 |
Расстояние от верхней площадки до центра верхнего обруча страховочного ограждения |
|
3 |
Число обручей (в дополнение к обязательной нижней развальцованной круглой скобе). По умолчанию число обручей равно 2. Если доступ к трапу будет осуществляться сбоку, выше верхней площадки добавляются три дополнительных обруча с шагом 1–10 дюймов. Если доступ к трапу будет осуществляться путем прямого перехода, выше площадки добавляются два дополнительных обруча на 12 и 3–6 дюймов выше площадки. |
|
4 |
Радиус обруча Задает внешний радиус каждого обруча страховочного ограждения, расположенного над развальцованной круглой скобой внизу ограждения. Радиус обруча внизу страховочного ограждения определяется радиусом развальцовки. Если радиус не задан, используется значение по умолчанию в соответствующем файле jobdefs.lis. Можно задать комбинацию размеров, включая радиус обруча и ширину трапа, что сделает невозможным изгиб и крепление обруча к внешней грани каждой перекладины. Это относится в первую очередь к трапу с прямым переходом, где перекладины трапа развальцованы для повышения доступности. |
|
5 |
Глубина страховочного ограждения Задает расстояние от центральной линии перекладин трапа до точки изгиба всех обручей страховочного ограждения. Если глубина не задана, используется значение по умолчанию в соответствующем файле jobdefs.lis. |
|
6 |
Размер бокового перехода Задает расстояние от центральной линии трапа до центральной линии крайней вертикальной планки страховочного ограждения в боковом переходе ограждения. Для ступеней прямого перехода этот размер не используется. |
|
7 |
Размер бокового перехода Задает расстояние от центральной линии крайней вертикальной планки страховочного ограждения до конца измененных обручей ограждения. Для ступеней прямого перехода этот размер не используется. |
|
8 |
Шаг развальцованных круглых скоб Задает расстояние от центра нижней развальцованной круглой скобы до следующего вышерасположенного обруча страховочного ограждения. |
|
9 |
Радиус развальцовки Задает внешний радиус развальцованного обруча внизу страховочного ограждения. Этот радиус равен радиусу обруча плюс 1,75 дюйма. Радиус всех остальных обручей задается радиусом обруча (4). |
|
10 |
Смещение развальцованного обруча Задает расстояние от нижней площадки до центра нижнего развальцованного обруча страховочного ограждения. Если смещение не задано, используется значение по умолчанию в соответствующем файле jobdefs.lis. |

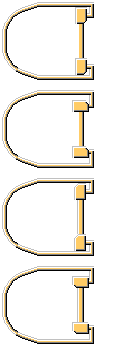

Форма обруча
| Формат | Описание |
|---|---|
|
|
U-образный обруч |
|
|
U-образный обруч |
|
|
O-образный обруч |
|
|
O-образный обруч На внутренней грани косоуров создаются обручи. |
Шаг вертикальных планок
| Описание | |
|---|---|
|
1 |
Задайте угол между вертикальными планками в круглой части обруча. |
|
2 |
Задайте расстояние между вертикальными планками в прямой части обруча. |
Боковой переход: проекция по длине вертикальных стержней
Задайте проекцию по длине вертикальных стержней при создании каркаса с левым или правым переходом. Тип ступени можно выбрать на вкладке « Рисунок ».
Вкладка «Болты»
Вкладка Болты служит для задания свойств болтов, используемых для подложки, трапа и пластин задних опор. Если подкладной швеллер не создан, настройки болта не используются.
Базовые свойства болтов
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Диаметр |
Диаметр болта. |
Возможные размеры определены в каталоге комплектов болтов. |
|
Стандарт болта |
Стандарт болта для использования в компоненте. |
Возможные стандарты определены в каталоге комплектов болтов. |
|
Допуск |
Зазор между болтом и отверстием. |
|
|
Резьба в детали |
Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует. |
Да |
|
Монтажный/заводской |
Определяет, монтажным или заводским является соединение. |
Монтажный |
Длина разреза
Определяет глубину, на которой Tekla Structures ищет части соединяемых болтами деталей. Можно указать, через одну полку пройдет болт или через две.
Комплект болта
Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.
Чтобы создать только отверстие, снимите все флажки.
Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.
Увеличение длины болта
Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.
Продолговатые отверстия
Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
1 |
Вертикальный размер продолговатого отверстия. |
0 (создается круглое отверстие). |
|
2 |
Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера. |
0 (создается круглое отверстие). |
|
Тип отверстия |
Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой. |
|
|
Повернуть отверстия |
Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия. |
|
|
Продолговатые отверстия в |
Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента. |
Вкладка «Стержневые анкеры»
Вкладка Стержневые анкеры позволяет определить, какие детали используются в качестве анкеров для подложки, трапа и пластин задних опор (болты или пользовательские компоненты).
| Формат | Описание |
|---|---|
|
Тип болта |
Выберите, что используется — болты или пользовательские компоненты. |
|
Компонент |
Выберите компонент из Приложения и компоненты каталога. Определите пользовательские настройки, направление вверх и поворот. |
Вкладка «Опоры»
Вкладка Опоры служит для задания настроек подкладного швеллера.

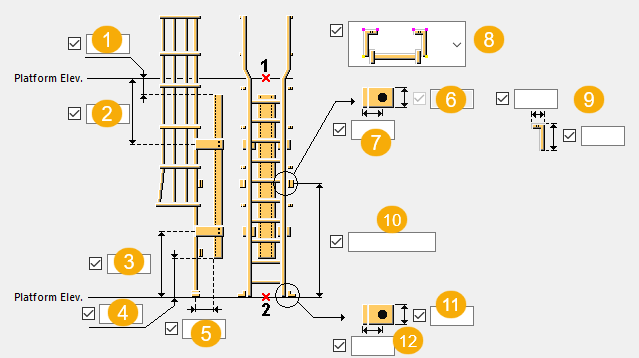

| Описание | |
|---|---|
|
1 |
Верх швеллера Расстояние отметки верхней площадки от верха подкладного швеллера |
|
2 |
Смещение верхней опоры Расстояние отметки верхней платформы до центральной линии верхней гнутой пластины, используемой для крепления трапа к подкладному швеллеру. Если создается опора одного подкладного швеллера, для определения положения отдельной гнутой пластины используется смещение нижней опоры. |
|
3 |
Смещение нижней опоры Расстояние отметки нижней площадки до центральной линии самой нижней гнутой пластины, используемой для крепления трапа к швеллеру поддерживающей опоры. Если создается опора подкладного швеллера, этот параметр используется для определения положения отдельной гнутой пластины. |
|
4 |
Низ швеллера Расстояние отметки нижней площадки от низа подкладного швеллера. |
|
5 |
Смещение подложки Расстояние от центральной линии перекладины трапа до ближайшей грани подкладного швеллера. |
|
6 |
Вертикальный размер верхней поддерживающей опоры |
|
7 |
Горизонтальный размер верхней поддерживающей опоры |
|
8 |
Положение верхних поддерживающих опор |
|
9 |
Вертикальные и горизонтальные размеры для опоры верхней планки, создаваемой в виде составной балки |
|
10 |
Смещение вниз к средней поддерживающей опоре |
|
11 |
Вертикальный размер нижней поддерживающей опоры |
|
12 |
Горизонтальный размер нижней поддерживающей опоры |
Подкладной швеллер
| Формат | Описание |
|---|---|
|
|
По умолчанию Поддерживающий швеллер не создается. АвтоСтандарты могут изменить этот параметр. |
|
|
Поддерживающий швеллер не создается. |
|
|
Подкладной швеллер создается для поддержки трапа и придания ему жесткости. |
Опоры подкладного швеллера
| Формат | Описание |
|---|---|
|
|
По умолчанию Создаются две опоры подкладного швеллера. Поддерживающие опоры гнутых пластин служат для крепления перекладин трапа к швеллеру поддерживающей опоры. АвтоСтандарты могут изменить этот параметр. |
|
|
Создается одна поддерживающая опора. |
|
|
Создаются две поддерживающие опоры. |
Положение верхних поддерживающих опор
Выберите положение верхних поддерживающих опор.
Нижние поддерживающие опоры
| Формат | Описание |
|---|---|
|
|
Нижние поддерживающие опоры не создаются. |
|
|
Нижние поддерживающие опоры создаются на внешних кромках. Можно задать смещение по вертикали и горизонтали. |
|
|
Нижние поддерживающие опоры создаются на внутренних кромках. Можно задать смещение по вертикали и горизонтали. |
Сварные швы
См. ссылку ниже:
