Настенные поручни

Компонент Настенные поручни создает горизонтальный или наклонный поручень с опорными элементами. Поручень крепится к стене.

Создаваемые объекты

Перекладина
Колена
Оконечные элементы
Поперечина кронштейна
Основание кронштейна
Болты
Сварные швы

Применение


Ситуация	Описание
	Перекладина с коленами, оконечными элементами и кронштейнами.
	Перекладина с одной стороны лестницы, с коленами, оконечными элементами и кронштейнами.
	Прямая перекладина с кронштейнами.

Порядок выбора

Укажите начальную точку.
Укажите конечную точку.

Поручень создается автоматически.

Обозначение деталей


	Деталь
1	Перекладина
2	Правое колено
3	Левое колено
4	Правый оконечный элемент
5	Левый оконечный элемент
6	Поперечина кронштейна
7	Основание кронштейна

Вкладка «Общие»

Для управления созданием сборки, размерами перекладины и смещением перекладины служит вкладка Общие.

Создание сборки


Параметр	Описание	По умолчанию
Создать сборку	Укажите, какие детали образуют сборку. Возможные варианты: Все В сборку включаются все детали, включая кронштейны. Главная деталь сборки — перекладина. Перекладина Перекладина и колена образуют сборку. Главная деталь сборки — наклонная часть перекладины. Нет Сборка не создается.	`Все`

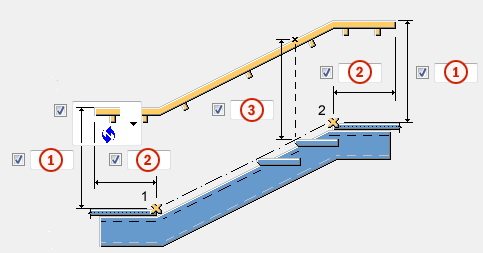

Размеры перекладины


	Описание	По умолчанию
1	Расстояние по вертикали между перекладиной и начальной/конечной точкой.	`0 мм`
2	Расстояние по горизонтали от правого/левого края перекладины до начальной/конечной точки. Если создаются оконечные элементы, расстояние измеряется от края оконечных элементов.	`0 мм`
3	Расстояние по вертикали между перекладиной и линией краев проступей.	`0 мм`

Размеры оконечных элементов перекладины

Укажите, как измеряется расстояние по вертикали между начальной/конечной точкой и перекладиной: от верха или от середины перекладины.


Параметр	Описание
	По умолчанию От верха Этот параметр может быть изменен АвтоСтандартами.
	От верха
	От середины

Смещение перекладины


	Описание	По умолчанию
1	Смещение перекладины по горизонтали от начальной/конечной точки.	`0 мм`

Вкладка «Оконечные элементы»

Для задания типов и размеров оконечных элементов перекладины служит вкладка Оконечные элементы.

Типы оконечных элементов


Параметр	Параметр	Описание
		По умолчанию Без оконечного элемента Этот параметр может быть изменен АвтоСтандартами.
		Без оконечного элемента
		Между перекладинами вставляется отдельная деталь-колено.
		Перекладина сгибается.
		Перекладина и оконечный элемент подгоняются.

Узел торца


Параметр	Описание	По умолчанию
Узел торца	Задайте узел, создаваемый на оконечном элементе, выбрав его из каталога компонентов.	`Нет`
Атрибут	Выберите файл атрибутов для оконечного узла.	`standard`

Note:

В сочетании с гнутой перекладиной некоторые узлы работают некорректно. В этом случае необходимо:

выбрать другой тип узла;
использовать другой тип колена или оконечного элемента вместо гнутой перекладины;
выбрать тип кронштейна Внутренний.

Размеры оконечных элементов


	Описание	По умолчанию
1	Длина прямой части оконечного элемента.	`100 мм`
2	Внутренний радиус гнутого оконечного элемента.	`30 мм`
3	Угол сгиба. Введите значение между +90 и +180 градусами или -90 и -180 градусами.	`90 градусов`
4	Длина сгиба.

Ориентация перекладины

Задайте ориентацию поручня.

Примеры углов сгиба

Вкладка «Колена»

Для задания типов и размеров колен служит вкладка Колена.

Типы колен


Параметр	Параметр	Описание
		По умолчанию Без колена Этот параметр может быть изменен АвтоСтандартами.
		Без колена
		Между перекладинами вставляется отдельная деталь-колено.
		Перекладина сгибается.
		Перекладины подгоняются.
		Перекладины не подгоняются.

Note:

При выборе любого варианта, кроме Без колена, необходимо ввести расстояние по горизонтали от правого/левого края перекладины до начальной/конечной точки на вкладке Общие. В противном случае перекладина не будет создана правильно.

Радиус и длина сгиба


	Описание	По умолчанию
1	Внутренний радиус гнутого колена.	`30 мм`
2	Длина сгиба.

Вкладка «Кронштейны»

Для задания типов и размеров кронштейнов служит вкладка Кронштейны.

Параметры кронштейнов


Параметр	Описание	По умолчанию
Тип кронштейна	Задайте способ создания кронштейнов. Возможные варианты: Внутренний Кронштейны создаются в соответствии с профилем, выбранным на вкладке Детали. Узел Кронштейны создаются в соответствии с выбранным узлом кронштейна. Нет Кронштейны не создаются.	`Внутренний`
Основание кронштейна	Укажите, создается ли основание кронштейна.	`Да`
Узел кронштейна	Задайте системный или пользовательский компонент для использования в качестве кронштейна, выбрав его из каталога компонентов. Это поле доступно, только если в списке Тип кронштейна выбран вариант Узел.
Атрибут	Выберите файл атрибутов для узла.	`standard`
Соединить узел кронштейна с:	Укажите, с какой деталью соединяется узел кронштейна.	`Поперечина кронштейна`

Направление кронштейна


Параметр	Описание
	По умолчанию Кронштейны с левой стороны Этот параметр может быть изменен АвтоСтандартами.
	Кронштейны с левой стороны
	Кронштейны с правой стороны

Размещение кронштейнов


	Описание	По умолчанию
1	Расстояние между начальной/конечной точкой перекладины и кронштейном.	`100 мм`
2	Количество кронштейнов.	`0`
3	Шаг кронштейнов. Значения расстояний между кронштейнами разделяются пробелами.	`0 мм`
4	Расстояние между начальной/конечной точкой перекладины и кронштейном.	`100 мм`
5	Количество кронштейнов.	`0`
6	Шаг кронштейнов. Расстояние зависит от выбранного типа распределения кронштейнов.	`0 мм`
7	Тип распределения. При выборе типа Максимум компонент создает минимальное количество кронштейнов, необходимое, чтобы введенное значение расстояния не было превышено. Эти кронштейны равномерно распределяются вдоль перекладины.	`Точно`

Размеры кронштейна


	Описание	По умолчанию
1	Ширина поперечины кронштейна. Размер измеряется от основания кронштейна.	`120 мм`
2	Толщина основания кронштейна.	`50 мм`
3	Внутренний радиус сгиба поперечины кронштейна.	`10 мм`
4	Длина по вертикали поперечины кронштейна. Размер измеряется от радиуса сгиба.	`5 мм`

Размещение отверстий в основании кронштейна


	Описание	По умолчанию
1	Радиус окружности, на которой лежат отверстия.	`17 мм`

Вкладка «Болты»

Для задания свойств болтов, которыми основание кронштейна крепится к стене, служит вкладка Болты.

Направление болтового соединения


Параметр	Описание
	По умолчанию От кронштейна к стене Этот параметр может быть изменен АвтоСтандартами.
	От кронштейна к стене
	От стены к кронштейну

Базовые свойства болтов


Формат	Описание	По умолчанию
Диаметр	Диаметр болта.	Возможные размеры определены в каталоге комплектов болтов.
Стандарт болта	Стандарт болта для использования в компоненте.	Возможные стандарты определены в каталоге комплектов болтов.
Допуск	Зазор между болтом и отверстием.
Резьба в детали	Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует.	`Да`
Монтажный/заводской	Определяет, монтажным или заводским является соединение.	`Монтажный`

Продолговатые отверстия

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.


Параметр	Описание	По умолчанию
1	Вертикальный размер продолговатого отверстия.	`0` (создается круглое отверстие).
2	Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.	`0` (создается круглое отверстие).
Тип отверстия	Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой.
Повернуть отверстия	Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.
Продолговатые отверстия в	Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.

Увеличение длины болта

Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.

Комплект болта

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Вкладка «Детали»

Для задания размеров создаваемых деталей служит вкладка Детали.

Указатель деталей

Выберите деталь в списке. Выбранная деталь будет показана.

Размеры деталей


Параметр	Описание	По умолчанию
Перекладина	Задайте профиль, выбрав его из каталога профилей.	`CHS40*3`
Правое колено	Задайте профиль, выбрав его из каталога профилей.	`Не создается`
Левое колено	Задайте профиль, выбрав его из каталога профилей.	`Не создается`
Правый оконечный элемент	Задайте профиль, выбрав его из каталога профилей.	`Не создается`
Левый оконечный элемент	Задайте профиль, выбрав его из каталога профилей.	`Не создается`
Поперечина кронштейна	Задайте профиль, выбрав его из каталога профилей.	`D12`
Основание кронштейна	Задайте профиль, выбрав его из каталога профилей.	`D60`


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Имя	Имя, отображаемое на чертежах и в отчетах.
Класс	Номер класса детали.

Вкладка «Сварные швы»

См. ссылку ниже:

Создание сварных швов
