Настройка исходного каталога профилей

Tekla Structures
Изменено: 20 янв 2025
2025
Tekla Structures

Настройка исходного каталога профилей

Исходный каталог профилей содержит информацию о профилях и связанных с ними правилах и типах, а также о свойствах профилей, используемых в расчете и проектировании. Профили отображаются на иерархическом дереве и сгруппированы по правилам.

По умолчанию каталог профилей содержит стандартные для данной среды профили и универсальные параметрические профили. Можно добавлять, изменять, импортировать, экспортировать и удалять профили.

Вы можете определить собственные пользовательские профили, которые могут быть как фиксированными, так и параметрическими. Для создания новых фиксированных профилей — как с нуля, так и путем копирования существующего профиля — используется каталог профилей. Для создания новых параметрических профилей используется редактор эскизов или файлы .clb.

Tekla Structures хранит информацию каталога профилей в файле profdb.bin.

Повторное включение исходного каталога профилей

Чтобы пользоваться исходным каталогом профилей в среде, в которой включен новый каталог профилей, снова включите исходный каталог профилей.

Для использования исходного каталога профилей добавьте set XS_USE_OLD_PROFILE_CATALOG=true в один из следующих файлов:

  • файл env_global_default.ini в папке Environments\common;

  • файл env_<EnvironmentName>_environment.ini в папке конкретной среды.

Совет: Для работы с исходным каталогом профилей без его включения можно открыть с помощью поля «Быстрый запуск».

О кнопках в каталоге профилей

При работе с профилями необходимо помнить об особенностях использования следующих кнопок в диалоговом окне Изменить каталог профилей:

Кнопка

Описание

Сохраняет изменения одного редактируемого профиля в оперативной памяти до нажатия кнопки ОК.

Сохраняет изменения в папке модели.

Tekla Structures сохраняет измененный каталог на жестком диске только при нажатии кнопки ОК для закрытия диалогового окна с последующим нажатием кнопки ОК в диалоговом окне Подтверждение сохранения.

Закрывает диалоговое окно Изменить каталог профилей без сохранения изменений.

Обратите внимание, что все изменения, внесенные в каталог, будут потеряны, даже если была нажата кнопка Обновить, потому что изменения не были сохранены на жестком диске. Изменения, вносимые в каталог, отображаются в течение одного сеанса, потому что каталог сохраняется в оперативной памяти. При следующем запуске Tekla Structures предыдущие данные восстанавливаются с жесткого диска.

В Tekla Structures информация фиксированных профилей хранится в файле profdb.bin. При первом открытии модели Tekla Structures считывает данные из каталога на жестком диске и хранит их в оперативной памяти.

При выборе какого-либо профиля Tekla Structures считывает данные из оперативной памяти и отображает их в диалоговом окне Изменить каталог профилей. Это быстрее, чем обращаться к данным на жестком диске.

Как группируются профили

В каталоге профилей профили отображаются в виде иерархического дерева и группируются в соответствии с правилами , такими как тип профилей (например, двутавровые профили) и подтип профилей (например, HEA). Чтобы изменить способ группирования профилей в дереве профилей, необходимо изменить правила.

Значение имеет только местонахождение правил в дереве профилей, а не порядок создания правил.

Tekla Structures считывает правила от верха к низу дерева профилей. Профили находятся в самой высокой группе, в которой они соответствуют критериям, определенным в правиле. Например, правило, в которое входят Все профили, переопределяет все правила, которые находятся ниже него в дереве профилей.

Добавление правила в каталог профилей

  1. В меню Файл выберите Каталоги > Каталог профилей, чтобы открыть диалоговое окно Изменить каталог профилей.
  2. Щелкните правой кнопкой мыши любое существующее правило и выберите Добавить правило.
    Совет:

    Можно добавить правило следующего уровня, которое создает подгруппу в составе существующего правила. Для добавления правила следующего уровня служит команда Добавить правило следующего уровня.

    Появится диалоговое окно Правила диспетчера профилей.

  3. Задайте свойства правила.
    1. Введите имя правила в поле Имя правила.
    2. Выберите в поле Тип профиля тип профилей, к которому применяется правило.
    3. В поле Строка фильтра имен введите строку, определяющую новое правило.

      По умолчанию введен подстановочный знак (*), что означает «все записи».

      Например, чтобы сгруппировать все записи каталога с именами, начинающимися с буквы А, введите A* в поле Строка фильтра имен, или же, чтобы сгруппировать все записи каталога с именами, содержащими число 100, введите *100*. Tekla Structures группирует в новом правиле все записи каталога, удовлетворяющие заданному критерию.

  4. Нажмите ОК, чтобы закрыть диалоговое окно Правила диспетчера профилей.
  5. Нажмите OK, чтобы закрыть диалоговое окно Изменить каталог профилей.
  6. Нажмите кнопку ОК в диалоговом окне Подтверждение сохранения, чтобы сохранить изменения.

Изменение правила в каталоге профилей

Профили в дереве профилей перечислены в алфавитном порядке, а правила перечислены в заданном пользователем порядке. Изменить порядок следования правил можно с помощью кнопок Вверх и Вниз.

Совет:

Если требуется удалить правило, щелкните его правой кнопкой мыши и выберите Удалить правило.

  1. В меню Файл выберите Каталоги > Каталог профилей, чтобы открыть диалоговое окно Изменить каталог профилей.
  2. Щелкните правой кнопкой мыши любое существующее правило и выберите Редактировать правило.

    Появится диалоговое окно Правила диспетчера профилей.

  3. Измените свойства правила.
  4. Нажмите ОК, чтобы закрыть диалоговое окно Правила диспетчера профилей.
  5. Нажмите OK, чтобы закрыть диалоговое окно Изменить каталог профилей.
  6. Нажмите кнопку ОК в диалоговом окне Подтверждение сохранения, чтобы сохранить изменения.

См. также

Добавление пользовательских атрибутов к профилям

К профилям можно добавлять собственные атрибуты. Например, можно указывать толщину слоя краски, задавать максимальный размер зерна бетона, отсортировывать различные типы профилей по материалу или создавать псевдонимы профилей для преобразования британских профилей в метрические и наоборот.

  1. В меню Файл выберите Каталоги > Каталог профилей, чтобы открыть диалоговое окно Изменить каталог профилей.
  2. На вкладке Пользовательские атрибуты нажмите кнопку Определения.

    Откроется диалоговое окно Изменить свойства профилей.

  3. Нажмите кнопку Добавить, чтобы добавить новую строку.
  4. Чтобы определить пользовательский атрибут, щелкните каждый из элементов в строке.
    1. В списке Тип профиля выберите тип профиля, к которому относится пользовательский атрибут.
    2. В списке Тип количества выберите тип информации, содержащейся в пользовательском атрибуте, например вес, площадь, отношение или строка.
    3. В списке Порядок задайте порядок, в котором пользовательские атрибуты отображаются в диалоговом окне. Первыми отображаются большие значения.
    4. В списке Имя свойства задайте имя для свойства.

      Имя сохраняется в каталоге и может использоваться в отчетах и шаблонах. Когда поле Имя свойства используется в шаблоне, PROFILE.PROPERTY_NAME указывает, где отображается имя свойства. Например: PAINT_LAYER_THICKNESS.

    5. В столбце Символ задайте сокращенное название, которое можно использовать для этого свойства, например Ix или ct.
    6. В столбце Подпись задайте подпись для атрибута.
  5. Нажмите кнопку Обновить.
  6. Нажмите кнопку ОК, чтобы закрыть диалоговое окно Изменить свойства профилей.

Пример. Добавление к профилю пользовательского атрибута и его использование в правиле

К профилям можно добавлять собственные атрибуты и присваивать им значения. Пользовательские атрибуты затем можно использовать, например, для фильтрации профилей.

В этом примере показано, как добавить пользовательский атрибут для правила для двутавров.

  1. В меню Файл выберите Каталоги > Каталог профилей, чтобы открыть диалоговое окно Изменить каталог профилей.

  2. На вкладке Пользовательские атрибуты нажмите кнопку Определения.

    Откроется диалоговое окно Изменить свойства профилей.

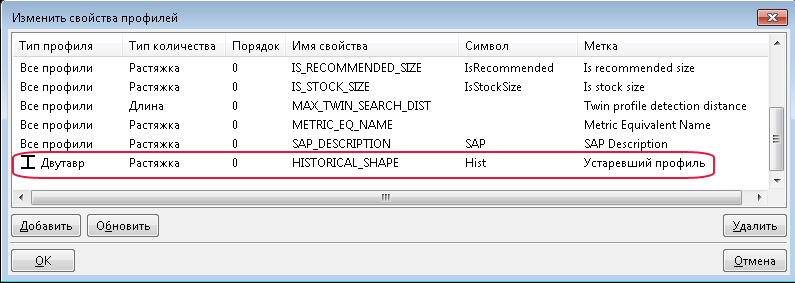

  3. Нажмите кнопку Добавить, чтобы добавить новую строку, а затем выберите строку и измените свойства следующим образом:

    • В поле Тип профиля выберите Двутавры.

    • В поле Тип количества выберите Строка.

    • В поле Имя свойства введите УСТАРЕВШИЙ_ПРОФИЛЬ.

    • В поле Символ введите Hist.

    • В поле Подпись введите Устаревший профиль.

  4. Нажмите Обновить, а затем ОК.

  5. В дереве профилей выберите Двутавры, а затем HEA.

  6. Щелкните правой кнопкой мыши и выберите Добавить правило следующего уровня.

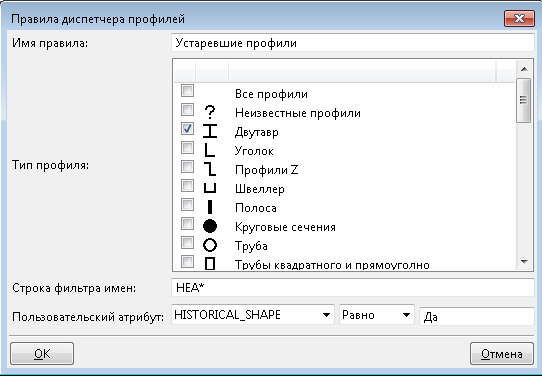

  7. В диалоговом окне Правила диспетчера профилей задайте свойства правила следующим образом.

    • В поле Имя правила введите Устаревшие профили.

    • В разделе Тип профиля снимите флажок Все профили и установите флажок Двутавры.

    • В поле Строка фильтра имен введите HEA*.

    • В списке Пользовательский атрибут выберите УСТАРЕВШИЙ_ПРОФИЛЬ, в следующем списке выберите Равно, а в поле рядом со списками введите Да.

  8. Нажмите кнопку ОК.

    Правило Устаревшие профили появится в дереве профилей.

  9. В дереве профилей выберите требуемый устаревший профиль, например HEA120.

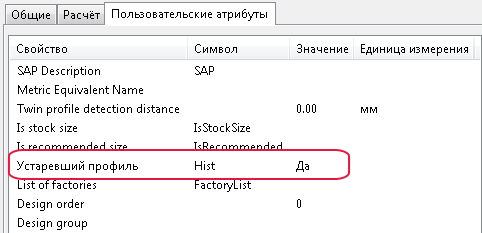

  10. На вкладке Пользовательские атрибуты измените значение в поле Значение для устаревшего профиля на Да.

  11. Нажмите кнопку Обновить.

  12. Нажмите OK, чтобы закрыть диалоговое окно Изменить каталог профилей.

  13. Нажмите кнопку ОК в диалоговом окне Подтверждение сохранения, чтобы сохранить изменения.

При следующем открытии каталога профилей устаревшие профили будут сгруппированы в узел Устаревшие профили в дереве профилей.

Связывание типов профилей с определенным материалом

Можно определить, какие профили доступны для стальных деталей, бетонных деталей или деталей обоих типов. Связанный тип профиля влияет на то, какие типы профилей отображаются в диалоговом окне Выбрать профиль при изменении материала детали.

  1. В меню Файл выберите Каталоги > Каталог профилей, чтобы открыть диалоговое окно Изменить каталог профилей.
  2. Выберите тип профилей, например Уголки.

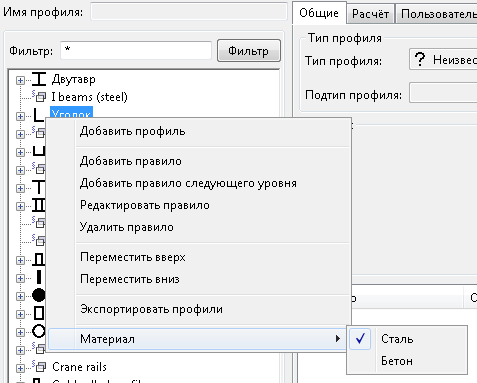

  3. Чтобы связать профили со сталью, щелкните правой кнопкой мыши и выберите Материал > Сталь.

    Флажок рядом с пунктом Сталь в контекстном меню указывает, что профили доступны для стальных деталей.

  4. Чтобы выбранные профили были также доступны для бетонных деталей, щелкните правой кнопкой мыши и выберите Материал > Бетон.

    При необходимости флажок можно снять, щелкнув материал еще раз.

  5. Нажмите OK, чтобы закрыть диалоговое окно Изменить каталог профилей.
  6. Нажмите кнопку ОК в диалоговом окне Подтверждение сохранения, чтобы сохранить изменения.

См. также

Удаление профиля из каталога профилей

  1. В меню Файл выберите Каталоги > Каталог профилей, чтобы открыть диалоговое окно Изменить каталог профилей.
  2. Выберите профиль, который требуется удалить.
  3. Щелкните правой кнопкой мыши и выберите Удалить профиль.
  4. Нажмите OK, чтобы закрыть диалоговое окно Изменить каталог профилей.
  5. Нажмите кнопку ОК в диалоговом окне Подтверждение сохранения, чтобы сохранить изменения.

Tekla Structures продолжает показывать детали, использующие удаленные профили, на видах модели до тех пор, пока вы не внесете изменения в эти детали или не закроете и снова не откроете модель. После этого детали с профилями, которых нет в каталоге профилей, будут отображаться в виде ломаных линий без профиля.

Если в удаленном профиле использовалось пользовательское определение поперечного сечения, удалите его отдельно, чтобы поперечное сечение больше не присутствовало в модели.
