Объекты заливки
Когда функциональность для работы с бетонированием включена, каждая бетонная деталь с типом ЖБ элемента Монолит автоматически образует захватку бетонирования.
Tekla Structures автоматически объединяет несколько монолитных бетонных деталей в объект заливки, если они имеют один и тот же сорт материала и номер стадии заливки, и если они соприкасаются или перекрываются.
Путем создания разделителей заливки можно разделять объекты заливки на более мелкие объекты заливки.
Прим.:
Следите за тем, чтобы количество включаемых в каждый объект заливки деталей было разумным.Слишком большое количество деталей и поверхностей деталей в объекте заливки ухудшает быстродействие при работе с моделью.

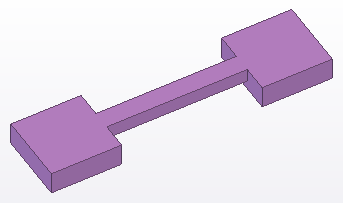

Захватки бетонирования отображаются на видах бетонирования. Все захватки бетонирования отображаются одним цветом, вне зависимости от цвета отдельных деталей, входящих в бетонную конструкцию. Изменить используемый по умолчанию цвет можно с помощью расширенного параметра XS_POUR_OBJECT_COLOR ().
Также можно использовать различные настройки цвета и прозрачности для отображения групп объектов заливки, например, по номеру заливки.
Совет:
Захватки бетонирования можно группировать с помощью диалогового окна Организатор или инструмента Управление заданиями.
Ограничения
Следующие команды недоступны для захваток бетонирования: Копировать, Переместить, Удалить, Разбить и Объединить. Это связано с тем, что геометрия захватки бетонирования определяется деталями. Если вы хотите изменить геометрию захваток бетонирования, необходимо изменять детали, а не захватки бетонирования; также можно создавать швы бетонирования.
