Создание параметрических профилей на основе эскизов
Можно создавать параметрические пользовательские профили на основе эскизов. Размеры параметрических профилей можно изменять при каждом использовании таких профилей в модели.
Для создания параметрических профилей на основе эскизов выполните следующие задачи в показанном здесь порядке:
- Построение контура профиля
- Уточнение формы эскизного профиля путем добавления ограничения
- Добавление размеров в эскизный профиль
- Определение плоскостей размещения для эскизного профиля
- Проверка эскизного профиля
- Сохранение эскизного профиля
- Использование эскизных профилей в модели
- Изменение эскизных профилей
- Пример: создание симметричного C-образного профиля путем построения эскиза
Для начала постройте эскиз контура профиля.

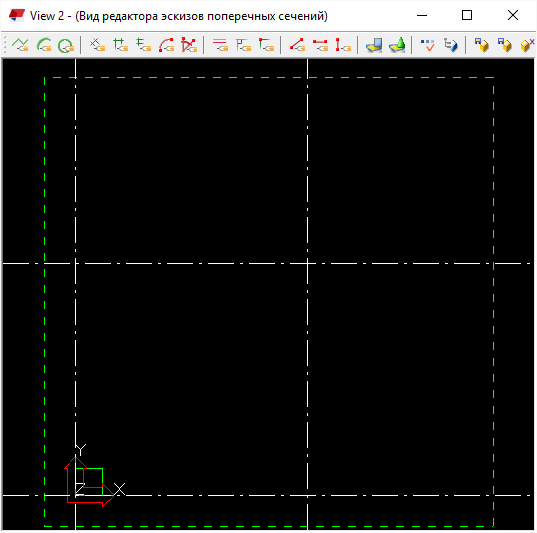

Что такое Редактор эскизов
Для создания и изменения эскизных профилей служит редактор эскизов поперечных сечений.
Когда Редактор эскизов открывается первый раз, в окне ничего нет. Координаты и метки сетки Редактор эскизов берет из свойств сетки модели Tekla Structures.
Когда вы открываете Редактор эскизов, Tekla Structures также открывает Обозреватель эскизов и диалоговое окно Переменные.

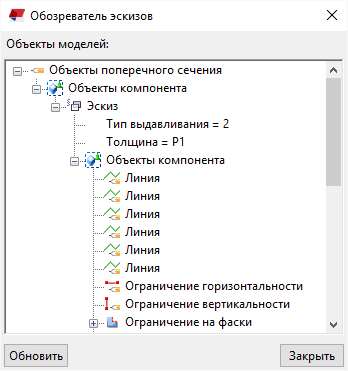

О программе Обозреватель эскизов
В диалоговом окне Обозреватель эскизов объекты (линии, дуги, окружности, ограничения, размеры и фаски) эскизного профиля отображаются в виде иерархической древовидной структуры.
Обозреватель эскизов открывается автоматически, когда вы открываете Редактор эскизов.
Если щелкнуть объект в окне Редактор эскизов, Tekla Structures выделит этот объект в диалоговом окне Обозреватель эскизов.
В диалоговом окне Обозреватель эскизов отображается следующая информация о каждом эскизном профиле:
-
Тип выдавливания (0, 1 или 2) и толщина эскизного профиля
-
Линии, дуги и окружности
-
Ограничения
-
Расстояния и размеры и их значения
-
Фаски, их типы (0=Нет, 1=Прямая, ... 7=Прямая и дуга) и размеры.

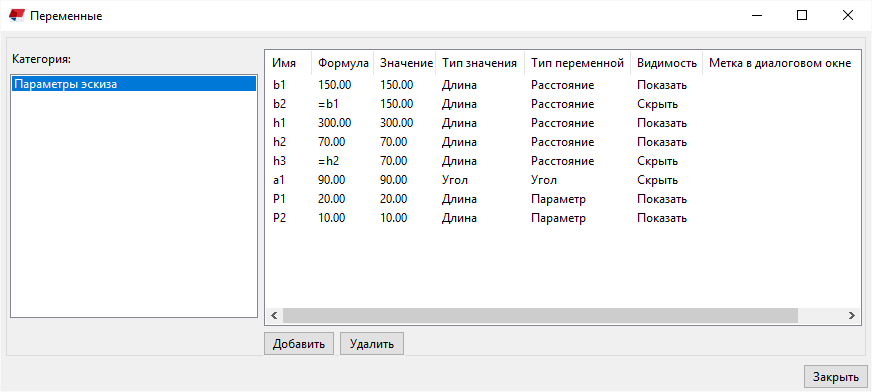

Переменные в эскизных профилях
Переменные могут определять фиксированные свойства или содержать формулы, по которым Tekla Structures вычисляет значение свойства при каждом использовании профиля в модели.
Это диалоговое Переменные окно используется для определения свойств эскизного профиля. Диалоговое Переменные окно открывается автоматически при открытии Редактор эскизов.
Прим.:
Диалоговое окно Переменные работает аналогично соответствующему диалоговому окну в редакторе пользовательских компонентов. Дополнительные сведения об использовании переменных см. в разделе Добавление переменных в пользовательский компонент.
