Изменение шва бетонирования
Существующие швы бетонирования можно изменять, копировать, перемещать и удалять.
Прежде чем приступить:
- Убедитесь, что переключатель
Прямое изменение активен. - Убедитесь, что переключатель выбора
Выбрать швы бетонирования активен. - Выберите шов бетонирования.

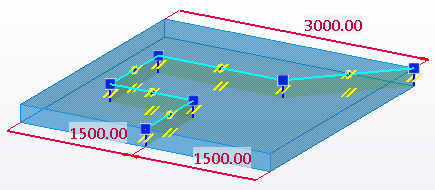

Tekla Structures отображает ручки и размеры, с помощью которых можно изменить шов бетонирования.
Чтобы изменить шов бетонирования:
| Задача | Что нужно сделать |
|---|---|
| Изменить форму или местоположение шва бетонирования | Перетащите угловую точку или конечную точку в новое место. |
| Изменить размер, определяющий местоположение | Перетащите размерную стрелку в новое место или:
|
| Добавить промежуточную точку в шов бетонирования | Перетащите ручку — среднюю точку  в новое место.
|
| Удалить промежуточную точку из шва бетонирования |
|
| Изменение свойств шва бетонирования |
|
| Копирование шва бетонирования | Скопируйте шов бетонирования, как любой другой объект в Tekla Structures. Например, щелкните правой кнопкой мыши и выберите Копировать. |
| Перемещение шва бетонирования | Переместите шов бетонирования, как любой другой объект в Tekla Structures. Например, щелкните правой кнопкой мыши и выберите Переместить. Переместить шов бетонирования может потребоваться, например, при перемещении детали, потому что шов бетонирования не следует за деталью. |
| Удаление шва бетонирования | Нажмите клавишу DELETE. |
