Импорт форм в Tekla Structures

Можно импортировать файлы форм следующих типов:

dgn
dwg
dxf
ifc
ifcXML
ifcZIP
iges
igs
shapecatalog
skp
step
stp
tsc

При импорте формы в каталог форм Tekla Structures создает два файла: файл .xml для атрибутов формы, таких как имя и идентификатор GUID, и файл .tez для геометрических свойств, таких как координаты. Файлы сохраняются в папке текущей модели в подпапках \Shapes и \ShapeGeometries.

Имя формы, отображаемое в каталоге форм, определяется следующим образом:

При импорте файла .tsc или .shapecatalog имя формы считывается из импортируемого файла.
При импорте файлов других типов в качестве имени формы используется имя импортированного файла.

Совет:

Кроме того, можно загружать формы с Tekla Warehouse или создавать формы с использованием существующей геометрии в моделях Tekla Structures.

Импорт форм

При использовании другого программного обеспечения для моделирования форм, которые будут импортироваться Tekla Structures, рекомендуется центрировать детали вокруг начала координат и направлять их параллельно оси X.

Из моделей Tekla Structures также можно импортировать группы каталога форм с формами (в виде файлов .shapecatalog) или без форм (в виде файлов .ShapeCatalog.Groups.xml).

Откройте модель, в которую нужно импортировать формы или группы каталога форм.
В меню « Файл» выберите « Каталоги > Каталог форм», чтобы открыть диалоговое окно «Каталог форм».
Чтобы импортировать формы без структуры групп в определенную группу или подгруппу в каталоге форм, выберите группу или подгруппу в левой части диалогового окна.

Если не выбирать группы, Tekla Structures импортирует формы в группу Несгруппированные.
Нажмите кнопку Импорт.
В диалоговом окне Импорт определений форм перейдите к папке, содержащей файлы для импорта, выберите файлы и нажмите кнопку Открыть.

Tekla Structures сравнивает импортируемый файл с существующим каталогом форм и проверяет, есть ли в нем дублирующиеся формы.

В диалоговом окне Импорт можно увидеть Состояние каждой импортированной формы, например «Новое определение формы» или «Форма с таким именем уже существует». Если форма уже использовалась в модели, можно также увидеть Кол-во экземпляров этой формы.
Если формы с тем же именем и GUID, что у импортируемых форм, уже существуют в каталоге форм, можно заменить или сохранить существующие формы. В диалоговом окне Импорт:
- Установите флажок Перезаписать рядом с каждой существующей формой, которую требуется заменить новой импортируемой формой.
- Снимите флажок Перезаписать для каждой существующей формы, которую требуется сохранить без изменений.
В диалоговом окне Импорт нажмите кнопку Импорт.

Импорт большого файла может занять несколько минут.
Нажмите кнопку ОК, чтобы завершить импорт.

Группы, содержащие новые или измененные формы, помечаются значком в левой части диалогового окна Каталог форм. Новые или измененные строки форм выделяются желтым цветом в списке форм.
Нажмите кнопку Сохранить, чтобы сохранить изменения в каталоге форм.

При импорте формы возможно три результата:

Tekla Structures импортирует форму как герметичную твердотельная фигура. Для формы доступны все операции, применимые к твердым телам.
Tekla Structures импортирует форму как нетвердотельную фигуру. Нетвердотельная фигура означает, что объект может быть негерметичным. (Например, в нем есть отверстия или у него отсутствует грань или ребро.)
Импортировать форму не удается. Сбой импорта может произойти по нескольким причинам, например форма очень сложная или не имеет объема. Возможно также расхождение в допусках между Tekla Structures и исходным программным обеспечением, которое использовалось для создания формы. Чтобы узнать причину сбоя импорта, проверьте журнал сеанса: меню Файл > Журналы > Журнал истории сеанса.

В столбце Тип в каталоге указан тип формы — твердотельная или нетвердотельная.

Пример. импорт формы из SketchUp Pro

В этом примере показано, как импортировать твердотельную 3D-фигуру из Trimble SketchUp Pro в модель Tekla Structures.

Создайте пустую модель в SketchUp Pro.

Удалите все лишние объекты, например присутствующую по умолчанию человеческую фигуру в области рисования.
Создайте группу объектов.

Хотя Tekla Structures поддерживает импорт отдельных объектов, рекомендуется создать в SketchUp группу объектов или компонент.

Все группы и компоненты SketchUp должны образовывать герметичные твердотельные фигуры. Выберите группу или компонент и откройте Данные объекта, чтобы проверить, образуют ли выбранные объекты твердое тело. Твердые тела SketchUp имеют объем. Если объем не указан, выбранные объекты не являются твердым телом.
Выберите группу и выберите Инструменты для работы со сплошными объектами > Объединение, чтобы преобразовать группу объектов в объединение твердых тел.

Группа становится единым сплошным объемом: твердым телом.

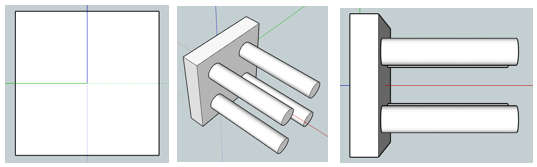

Разместите твердое тело в SketchUp так, чтобы оно лежало на положительной полуоси X (красная), а также вполоборота на осях Y (зеленая) и Z (синяя). В Tekla Structures желтая и пурпурные ручки детали будут находиться на оси X, используемой в SketchUp.

Местоположение и поворот твердого тела в SketchUp имеют значение, поскольку они определяют, как элемент будет вставляться и позиционироваться в Tekla Structures. Разница в позиционировании твердого тела в SketchUp приведет к смещению элемента в Tekla Structures.
Сохраните файл SketchUp.
В модели Tekla Structures откройте диалоговое окно Каталог форм и нажмите Импорт.
Выберите файл SketchUp.
Нажмите кнопку Импорт.

Tekla Structures импортирует форму в каталог форм, после чего ее можно использовать для определения формы элемента или бетонного элемента.
