Определение плоскостей размещения для эскизного профиля

При создании эскизного профиля можно определить для него плоскости размещения, которые Tekla Structures будет использовать при размещении деталей и компонентов.

Прежде чем приступить

Прежде чем приступить, добавьте размеры в эскизный профиль.

Плоскости размещения деталей

С помощью плоскостей размещения деталей можно задать, как Tekla Structures будет размещать детали, имеющие эскизный профиль.

Эти плоскости используются применительно к параметрам На плоскости и На глубине для деталей, а также при размещении пользовательских компонентов, привязанных к граничным плоскостям.

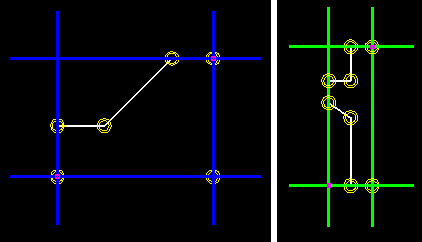

Плоскости размещения деталей отображаются синим цветом:

Варианты Слева и Справа в списке На плоскости задаются по вертикальным синим плоскостям, а вариант Середина находится посередине между ними.

Для параметра На глубине варианты Спереди и Сзади задаются по горизонтальным синим плоскостям, а вариант Середина находится посередине между ними.

Пример

Можно определить плоскости размещения деталей так, чтобы для размещения асимметричного профиля использовалась только его стенка: В следующем примере вариант Середина показан серыми пунктирными линиями:

(1) Вариант Середина

Плоскости размещения соединений

С помощью плоскостей размещения соединений можно определить, как Tekla Structures будут располагаться компоненты по отношению к главной детали компонента, имеющей эскизный профиль.

Плоскости размещения соединений отображаются зеленым цветом:

Пример

На следующем рисунке показаны используемые по умолчанию плоскости размещения соединений двутаврового перекрытия, которое было создано как эскизный профиль. Зелеными линиями показаны плоскости размещения соединений, используемые по умолчанию.

Чтобы соединения размещались в соответствии с местоположением стенок ТТ-плиты, переместите плоскости размещения соединений так, как показано ниже.

Отображение и скрытие плоскостей размещения

Для отображения и скрытия плоскостей размещения предусмотрены следующие способы.


Задача	Действие
Показать или скрыть плоскости размещения деталей	Нажмите .
Показать или скрыть плоскости размещения соединений	Нажмите .

Перемещение плоскостей размещения

Плоскости размещения можно перемещать путем перемещения их ручек.

При перемещении ручек из крайних углов эскизного профиля их необходимо привязать к углам, добавив размер к каждой ручке. В противном случае размещение в модели не будет работать корректно.

Щелкните плоскость размещения, чтобы отобразить ручки.

Ручки отображаются розовым цветом. По умолчанию ручки находятся в крайних углах эскизного профилях.

Например:
Щелкните ручку, чтобы выбрать ее.

Прим.:
Одна и та же ручка управляет и вертикальной, и горизонтальной плоскостью, поэтому их обе можно перемещать одновременно.
Переместите ручку так же, как любой другой объект в Tekla Structures.

Например, щелкните правой кнопкой мыши и выберите Переместить.
Если ручка не находится в крайнем углу профиля, добавьте размер между ручкой и углом.

Пример

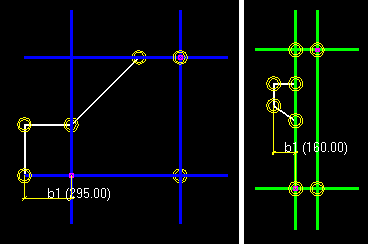

В следующем примере левая ручка плоскости размещения привязана с помощью горизонтального размера (b1):

Возврат к плоскостям размещения по умолчанию

Вы можете обратить операцию перемещения плоскостей размещения и вернуться к установленным по умолчанию плоскостям размещения эскизного профиля.

Для возврата к установленным по умолчанию плоскостям размещения предусмотрены следующие способы.


Задача	Действие
Вернуться к установленным по умолчанию плоскостям размещения деталей	Нажмите , чтобы отобразить плоскости размещения деталей. Выберите плоскости размещения деталей. Нажмите правой кнопкой мыши и выберите Удалить. Нажмите еще раз, чтобы проверить, что плоскости вернулись к установленным по умолчанию.
Вернуться к установленным по умолчанию плоскостям размещения соединений	Нажмите , чтобы отобразить плоскости размещения соединений. Выберите плоскости размещения соединений. Нажмите правой кнопкой мыши и выберите Удалить. Нажмите еще раз, чтобы проверить, что плоскости вернулись к установленным по умолчанию.

Что делать дальше

Следующий шаг — проверить эскизный профиль на предмет корректной работы ограничений и размеров в нем.
