Создание сдвоенного профиля

Сдвоенный профиль состоит из двух параллельных одинаковых балок. Для задания положения обеих балок необходимо тип сдвоенного профиля и задать зазор между балками в двух направлениях.

На вкладке Металл выберите Балка > Сдвоенный профиль.

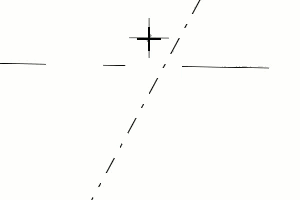

Укажите две точки.

Tekla Structures создает сдвоенный профиль между указанными точками, используя свойства объекта Сдвоенный профиль на панели свойств.

Также можно запустить команду с панели свойств.

Убедитесь, что в модели ничего не выбрано.
На панели свойств нажмите кнопку Список типов объектов и выберите из списка тип Сдвоенный профиль.

Tekla Structures запускает команду и отображает свойства на панели свойств.

Изменение свойств сдвоенного профиля

Если панель свойств не открыта, дважды любую из балок, чтобы открыть свойства объекта Стальная балка.
Измените свойства требуемым образом.
Нажмите кнопку Изменить.

Свойства сдвоенных профилей

Для просмотра и изменения свойств стального сдвоенного профиля используются свойства объекта Сдвоенный профиль на панели свойств. Файлы свойств сдвоенных профилей имеют расширение *.dia.

Если вы настроили компоновку панели свойств, список свойств может быть другим.


Параметр	Описание
Общие
Имя	Имя сдвоенного профиля, задаваемое пользователем. Имя может содержать не более 61 символа. Tekla Structures использует имена деталей в отчетах и в диалоговом окне Диспетчер документов, а также для идентификации деталей одного и того же типа.
Профиль	Профиль обеих балок в сдвоенном профиле.
Материал	Материал балок.
Обработка поверхности	Тип обработки поверхности. Обработка задается пользователем. Это свойство описывает способ обработки поверхности детали (например, противокоррозийная краска, горячее цинкование, огнезащитное покрытие и др.).
Класс	Используется для группирования сдвоенных профилей. Например, детали, принадлежащие к разным классам, можно отображать разными цветами.
Тип сдвоенного профиля	Определяет способ объединения профилей.
Серия нумерации
Нумерация деталей	Префикс детали и начальный номер для номера позиции детали.
Нумерация сборок	Префикс сборки и начальный номер для номера позиции сборки.
Положение
На плоскости	Положение сдвоенного профиля на рабочей плоскости относительно опорной линии сдвоенного профиля.
Поворот	Поворот сдвоенного профиля вокруг своей оси на рабочей плоскости.
На глубине	Положение по глубине сдвоенного профиля. Положение всегда задается перпендикулярно рабочей плоскости.
Смещение конца
Dx	Позволяет изменить длину сдвоенного профиля путем перемещения конечной точки сдвоенного профиля вдоль опорной линии сдвоенного профиля.
Зазор между элементами
Горизонтально	Горизонтальный зазор между профилями.
Вертикально	Вертикальный зазор между профилями.
Экспорт в IFC
Объект IFC	Для экспорта в IFC выберите тип IFC и подтип детали. Доступные подтипы зависят от выбранного объекта IFC. Можно выбрать подтип IFC4 среди предустановленных параметров или выбрать USERDEFINED, а затем ввести текст в поле Пользовательский тип (IFC4).
Подтип (IFC4)
Пользовательский тип (IFC4)
Еще
Пользовательские атрибуты	Нажмите кнопку Пользовательские атрибуты, чтобы открыть пользовательские атрибуты детали. Пользовательские атрибуты содержит дополнительные сведения о детали.
