Создание ленточного фундамента

На вкладке Бетон выберите Фундамент > Ленточный фундамент.
Укажите точки, через которые должен проходить ленточный фундамент.
Щелкните средней кнопкой мыши.

Tekla Structures создает ленточный фундамент между указанными точками, используя свойства объекта Ленточный фундамент на панели свойств. Обратите внимание, что создать замкнутый ленточный фундамент нельзя.
Если требуется создать криволинейные сегменты, создайте фаски на углах фундамента.

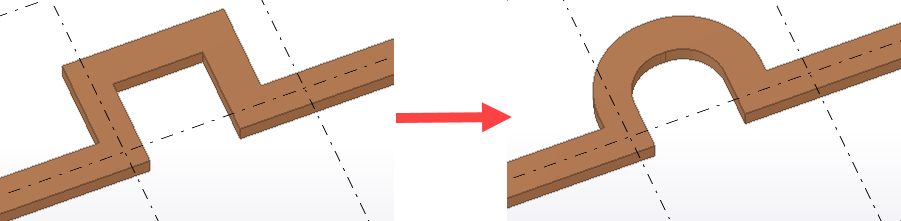

Например:

Также можно запустить команду с панели свойств.

Убедитесь, что в модели ничего не выбрано.
На панели свойств нажмите кнопку Список типов объектов и выберите из списка тип Ленточный фундамент.

Tekla Structures запускает команду и отображает свойства на панели свойств.

Изменение свойств ленточного фундамента

Если панель свойств не открыта, дважды щелкните ленточный фундамент, чтобы открыть свойства объекта Ленточный фундамент.
Измените свойства требуемым образом.
Нажмите кнопку Изменить.

Свойства ленточных фундаментов

Для просмотра и изменения свойств ленточного фундамента на панели свойств используются свойства объекта Ленточный фундамент. Чтобы открыть свойства, дважды щелкните ленточный фундамент. Файлы свойств ленточных фундаментов имеют расширение *.csf.

Если вы настроили компоновку панели свойств, список свойств может быть другим.


Параметр	Описание
Общие
Имя	Имя ленточного фундамента, задаваемое пользователем. Имя может содержать не более 61 символа. Tekla Structures использует имена деталей в отчетах и в диалоговом окне Диспетчер документов, а также для идентификации деталей одного и того же типа.
Профиль	Профиль ленточного фундамента.
Материал	Материал ленточного фундамента.
Обработка поверхности	Тип обработки поверхности. Обработка поверхности задается пользователем. Она описывает способ обработки поверхности детали.
Класс	Используется для группирования ленточных фундаментов. Например, детали, принадлежащие к разным классам, можно отображать разными цветами.
Положение
На плоскости	Положение ленточного фундамента на рабочей плоскости относительно опорной линии ленточного фундамента.
Поворот	Поворот ленточного фундамента вокруг своей оси на рабочей плоскости.
На глубине	Положение по глубине ленточного фундамента. Положение всегда задается перпендикулярно рабочей плоскости.
Смещение конца
Dx	Позволяет изменить длину ленточного фундамента путем перемещения конечной точки фундамента вдоль опорной линии фундамента.
Dy	Позволяет переместить конец ленточного фундамента перпендикулярно опорной линии фундамента.
Dz	Позволяет переместить ленточный фундамент по оси Z рабочей плоскости.
ЖБ элемент
Нумерация ЖБ элементов	Префикс ЖБ элемента и начальный номер для номера позиции ЖБ элемента.
ЖБ элемент	Указывает, сборным или монолитным является ленточный фундамент.
Стадия бетонирования	Стадия бетонирования монолитных деталей. Используется для отделения захваток бетонирования друг от друга.
Сгибание
Плоскость	Плоскость изгиба.
Радиус	Радиус криволинейного ленточного фундамента.
Кол-во сегментов	Количество сегментов, которые Tekla Structures использует для построения криволинейного ленточного фундамента.
Защитные слои бетона для наборов арматуры
Система координат	Укажите, в какой системе координат определяется толщина защитного слоя бетона наборов арматуры в детали — глобальной системе координат или локальной системе координат детали. Значения толщины защитного слоя в глобальной и локальной системах координат, используемые по умолчанию, задаются в диалоговом окне Параметры. При выборе пустого значения Tekla Structures будет использовать глобальные значения.
Верх, Низ, Стороны, Спереди , Назад, Начало, Конец	Чтобы переопределить глобальные или локальные значения по умолчанию из диалогового окна Параметры, задайте толщину защитного слоя на каждой требуемой грани детали.
Экспорт в IFC
Объект IFC	Для экспорта в IFC выберите тип IFC и подтип детали. Доступные подтипы зависят от выбранного объекта IFC. Можно выбрать подтип IFC4 среди предустановленных параметров или выбрать USERDEFINED, а затем ввести текст в поле Пользовательский тип (IFC4).
Подтип (IFC4)
Пользовательский тип (IFC4)
Еще
Пользовательские атрибуты	Нажмите кнопку Пользовательские атрибуты, чтобы открыть пользовательские атрибуты детали. Пользовательские атрибуты содержит дополнительные сведения о детали.
