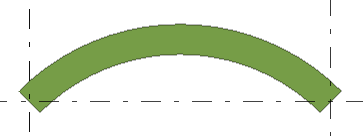

Создание изогнутой стальной балки

На вкладке Металл выберите Балка > Изогнутая балка.

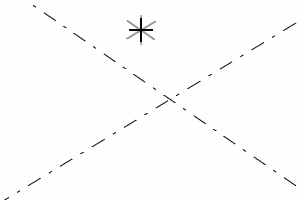

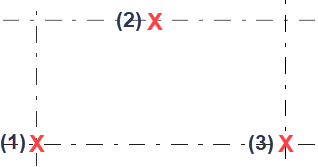

Укажите начальную точку (1).
Укажите точку на дуге (2).
Укажите конечную точку (3).

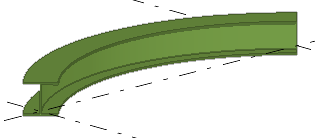

Tekla Structures создает балку между указанными точками, используя свойства объекта Стальная балка на панели свойств.

Радиус определяется указанными точками.

Изменение свойств изогнутой балки

Если панель свойств не открыта, дважды щелкните изогнутую балку, чтобы открыть свойства объекта Стальная балка.
Измените свойства требуемым образом.
Нажмите кнопку Изменить.

Свойства стальных балок

Для просмотра и изменения свойств стальной балки, стальной составной балки или изогнутой балки используются свойства объекта Стальная балка на панели свойств. Чтобы открыть свойства, дважды щелкните стальную балку. Файлы свойств балок имеют расширение *.prt.

Если вы настроили компоновку панели свойств, список свойств может быть другим.


Параметр	Описание
Общие
Имя	Имя балки, задаваемое пользователем. Имя может содержать не более 61 символа. Tekla Structures использует имена деталей в отчетах и в диалоговом окне Диспетчер документов, а также для идентификации деталей одного и того же типа.
Профиль	Профиль балки.
Материал	Материал балки.
Обработка поверхности	Тип обработки поверхности. Обработка задается пользователем. Это свойство описывает способ обработки поверхности детали (например, противокоррозийная краска, горячее цинкование, огнезащитное покрытие и др.).
Класс	Служит для группирования балок. Например, детали, принадлежащие к разным классам, можно отображать разными цветами.
Серия нумерации
Нумерация деталей	Префикс детали и начальный номер для номера позиции детали.
Нумерация сборок	Префикс сборки и начальный номер для номера позиции сборки.
Положение
На плоскости	Положение балки на рабочей плоскости относительно опорной линии балки.
Поворот	Поворот балки вокруг своей оси на рабочей плоскости.
На глубине	Положение по глубине балки. Положение всегда задается перпендикулярно рабочей плоскости.
Смещение конца
Dx	Позволяет изменить длину балки путем перемещения конечной точки балки вдоль опорной линии балки.
Dy	Позволяет переместить торец балки перпендикулярно опорной линии балки.
Dz	Позволяет переместить торец балки по оси Z рабочей плоскости.
Изогнутая балка
Плоскость	Плоскость изгиба.
Радиус	Радиус изогнутой балки.
Кол-во сегментов	Количество сегментов, которые Tekla Structures использует для построения изогнутой балки.
Деформация
Угол	Позволяет искривлять балки с использованием углов деформации.
Выгиб	Позволяет придать предварительную кривизну балке.
Укорачивание	Позволяет укоротить балки в модели. Истинная длина балки на чертеже уменьшается.
Экспорт в IFC
Объект IFC	Для экспорта в IFC выберите тип IFC и подтип детали. Доступные подтипы зависят от выбранного объекта IFC. Можно выбрать подтип IFC4 среди предустановленных параметров или выбрать USERDEFINED, а затем ввести текст в поле Пользовательский тип (IFC4).
Подтип (IFC4)
Пользовательский тип (IFC4)
Еще
Пользовательские атрибуты	Нажмите кнопку Пользовательские атрибуты, чтобы открыть пользовательские атрибуты детали. Пользовательские атрибуты содержит дополнительные сведения о детали.
