Создание бетонной панели или стены

Можно создать бетонную панель или стену, проходящую через указанные точки.

На вкладке Бетон выберите Панель .
Укажите точки, через которые должна проходить панель или стена.
Щелкните средней кнопкой мыши.

Tekla Structures создает панель или стену, используя свойства объекта Бетонная панель на панели свойств. Обратите внимание, что создать замкнутую панель или стену нельзя.

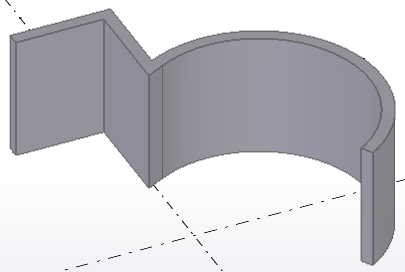

Если требуется создать криволинейные сегменты, создайте фаски на углах панели или стены.

Например:

Также можно запустить команду с панели свойств.

Убедитесь, что в модели ничего не выбрано.
На панели свойств нажмите кнопку Список типов объектов и выберите из списка тип Бетонная панель.

Tekla Structures запускает команду и отображает свойства на панели свойств.

Изменение свойств бетонной панели или стены

Если панель свойств не открыта, дважды щелкните панель или стену, чтобы открыть свойства объекта Бетонная панель.
Измените свойства требуемым образом.
Нажмите кнопку Изменить.

Свойства бетонной панели или стены

Для просмотра и изменения свойств бетонной панели или стены используются свойства объекта Бетонная панель на панели свойств. Чтобы открыть свойства, дважды щелкните панель или стену. Файлы свойств бетонных панелей имеют расширение *.cpn.

Если вы настроили компоновку панели свойств, список свойств может быть другим.


Параметр	Описание
Общие
Имя	Имя панели, задаваемое пользователем. Имя может содержать не более 61 символа. Tekla Structures использует имена деталей в отчетах и в диалоговом окне Диспетчер документов, а также для идентификации деталей одного и того же типа.
Профиль	Профиль панели (толщина × высота стены).
Материал	Материал панели.
Обработка поверхности	Тип обработки поверхности. Обработка поверхности задается пользователем. Она описывает способ обработки поверхности детали.
Класс	Используется для группирования панелей. Например, детали, принадлежащие к разным классам, можно отображать разными цветами.
Положение
На плоскости	Положение панели на рабочей плоскости относительно опорной линии панели.
Поворот	Поворот панели вокруг своей оси на рабочей плоскости.
На глубине	Положение по глубине панели. Положение всегда задается перпендикулярно рабочей плоскости.
Смещение конца
Dx	Позволяет изменить длину панели путем перемещения конечной точки панели вдоль опорной линии панели.
Dy	Позволяет переместить торец панели перпендикулярно опорной линии панели.
Dz	Позволяет переместить торец панели по оси Z рабочей плоскости.
ЖБ элемент
Нумерация ЖБ элементов	Префикс ЖБ элемента и начальный номер для номера позиции ЖБ элемента.
ЖБ элемент	Указывает, сборной или монолитной является панель или стена.
Стадия бетонирования	Стадия бетонирования монолитных деталей. Используется для отделения захваток бетонирования друг от друга.
Сгибание
Плоскость	Плоскость изгиба.
Радиус	Радиус криволинейной панели.
Кол-во сегментов	Количество сегментов, которые Tekla Structures использует для построения криволинейной панели.
Защитные слои бетона для наборов арматуры
Система координат	Укажите, в какой системе координат определяется толщина защитного слоя бетона наборов арматуры в детали — глобальной системе координат или локальной системе координат детали. Значения толщины защитного слоя в глобальной и локальной системах координат, используемые по умолчанию, задаются в диалоговом окне Параметры. При выборе пустого значения Tekla Structures будет использовать глобальные значения.
Сверху, Снизу, Стороны, Спереди , Назад, Начало, Конец	Чтобы переопределить глобальные или локальные значения по умолчанию из диалогового окна Параметры, задайте толщину защитного слоя на каждой требуемой грани детали.
Экспорт в IFC
Объект IFC	Для экспорта в IFC выберите тип IFC и подтип детали. Доступные подтипы зависят от выбранного объекта IFC. Можно выбрать подтип IFC4 среди предустановленных параметров или выбрать USERDEFINED, а затем ввести текст в поле Пользовательский тип (IFC4).
Подтип (IFC4)
Пользовательский тип (IFC4)
Еще
Пользовательские атрибуты	Нажмите кнопку Пользовательские атрибуты, чтобы открыть пользовательские атрибуты детали. Пользовательские атрибуты содержит дополнительные сведения о детали.
