Создание бетонной балки

На вкладке Бетон выберите .

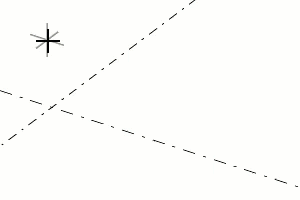

Укажите две точки.

Tekla Structures создает балку между указанными точками, используя свойства объекта Бетонная балка на панели свойств.

Также можно запустить команду с панели свойств.

Убедитесь, что в модели ничего не выбрано.
На панели свойств нажмите кнопку Список типов объектов и выберите из списка тип Бетонная балка.

Tekla Structures запускает команду и отображает свойства на панели свойств.

Изменение свойств бетонной балки

Если панель свойств не открыта, дважды щелкните балку, чтобы открыть свойства объекта Бетонная балка.
Измените свойства требуемым образом.
Нажмите кнопку Изменить.

Свойства бетонных балок

Для просмотра и изменения свойств бетонной балки или составной балки используются свойства объекта Бетонная балка на панели свойств. Чтобы открыть свойства, дважды щелкните бетонную балку. Файлы свойств бетонных балок имеют расширение *.cbm.

Если вы настроили компоновку панели свойств, список свойств может быть другим.


Параметр	Описание
Общие
Имя	Имя балки, задаваемое пользователем. Имя может содержать не более 61 символа. Tekla Structures использует имена деталей в отчетах и в диалоговом окне Диспетчер документов, а также для идентификации деталей одного и того же типа.
Профиль	Профиль балки.
Материал	Материал балки.
Обработка поверхности	Тип обработки поверхности. Обработка поверхности задается пользователем. Она описывает способ обработки поверхности детали.
Класс	Служит для группирования балок. Например, детали, принадлежащие к разным классам, можно отображать разными цветами.
Положение
На плоскости	Положение балки на рабочей плоскости относительно опорной линии балки.
Поворот	Поворот балки вокруг своей оси на рабочей плоскости.
На глубине	Положение по глубине балки. Положение всегда задается перпендикулярно рабочей плоскости.
Смещение конца
Dx	Позволяет изменить длину балки путем перемещения конечной точки балки вдоль опорной линии балки.
Dy	Позволяет переместить торец балки перпендикулярно опорной линии балки.
Dz	Позволяет переместить торец балки по оси Z рабочей плоскости.
Изогнутая балка
Плоскость	Плоскость изгиба.
Радиус	Радиус изогнутой балки.
Кол-во сегментов	Количество сегментов, которые Tekla Structures использует для построения изогнутой балки.
ЖБ элемент
Нумерация ЖБ элементов	Префикс ЖБ элемента и начальный номер для номера позиции ЖБ элемента.
ЖБ элемент	Указывает, сборной или монолитной является балка.
Стадия бетонирования	Стадия бетонирования монолитных деталей. Используется для отделения захваток бетонирования друг от друга.
Деформация
Угол	Позволяет искривлять балки с использованием углов деформации.
Выгиб	Позволяет придать предварительную кривизну балке.
Укорачивание	Позволяет укоротить балки в модели. Истинная длина балки на чертеже уменьшается.
Защитные слои бетона для наборов арматуры
Система координат	Укажите, в какой системе координат определяется толщина защитного слоя бетона наборов арматуры в детали — глобальной системе координат или локальной системе координат детали. Значения толщины защитного слоя в глобальной и локальной системах координат, используемые по умолчанию, задаются в диалоговом окне Параметры. При выборе пустого значения Tekla Structures будет использовать глобальные значения.
Верх, Низ, Стороны, Спереди , Назад, Начало, Конец	Чтобы переопределить глобальные или локальные значения по умолчанию из диалогового окна Параметры, задайте толщину защитного слоя на каждой требуемой грани детали.
Экспорт в IFC
Объект IFC	Для экспорта в IFC выберите тип IFC и подтип детали. Доступные подтипы зависят от выбранного объекта IFC. Можно выбрать подтип IFC4 среди предустановленных параметров или выбрать USERDEFINED, а затем ввести текст в поле Пользовательский тип (IFC4).
Подтип (IFC4)
Пользовательский тип (IFC4)
Еще
Пользовательские атрибуты	Нажмите кнопку Пользовательские атрибуты, чтобы открыть пользовательские атрибуты детали. Пользовательские атрибуты содержит дополнительные сведения о детали.
