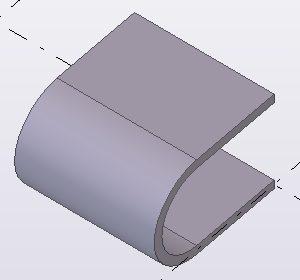

Создать цилиндрическую гнутую пластину можно путем выбора двух стальных деталей или граней деталей. Цилиндрическая гнутая пластина имеет радиус, который можно изменить. Свойства гнутой пластины, такие как идентификатор, толщина, класс и материал пластины, определяются первой выбранной деталью.

1. На вкладке Металл выберите Пластина > Создать цилиндрическую гнутую пластину .
2. На панели инструментов для гнутых пластин выберите, как вы хотите создать гнутую пластину: путем выбора деталей или путем выбора граней деталей.

   Кроме того, можно ввести радиус цилиндрической гнутой пластины. Если не вводить радиус, Tekla Structures создает гнутую пластину, используя радиус по умолчанию.

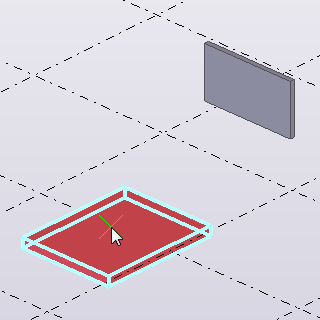

   • Если вы выбрали вариант По деталям:

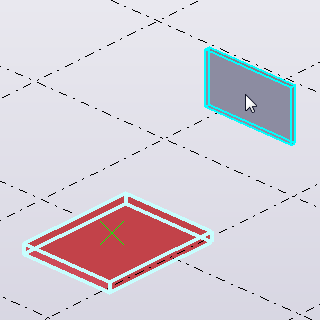

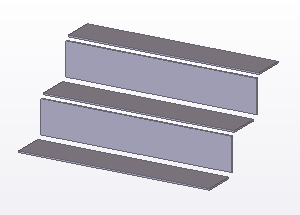

     1. Выберите первую деталь.



     2. Выберите вторую деталь.

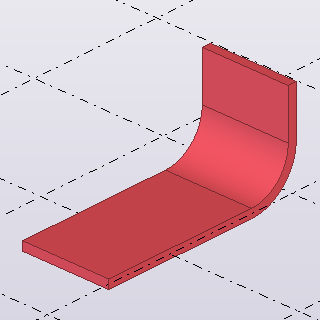

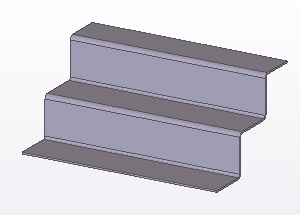

        Tekla Structures создает цилиндрическую гнутую пластину.

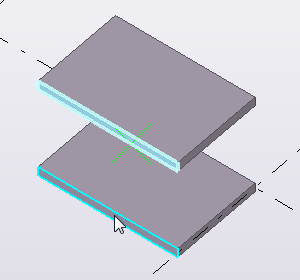

   • Если вы выбрали вариант По граням:

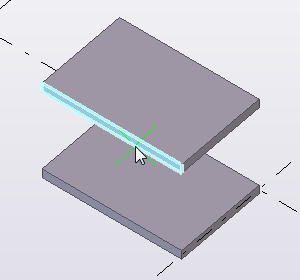

     1. Выберите первую грань детали.



     2. Выберите вторую грань детали.



        Tekla Structures создает цилиндрическую гнутую пластину.



Создать коническую гнутую пластину можно путем выбора двух стальных деталей или двух граней деталей. Коническая гнутая пластина имеет два радиуса, которые можно изменить. Свойства гнутой пластины, такие как идентификатор, толщина, класс и материал пластины, определяются первой выбранной деталью.

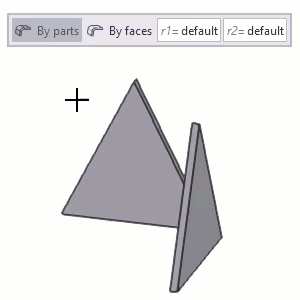

1. На вкладке Металл выберите Пластина > Создать коническую гнутую пластину .
2. На панели инструментов для гнутых пластин выберите, как вы хотите создать гнутую пластину: путем выбора деталей или путем выбора граней деталей.

   Для конической гнутой пластины можно ввести два радиуса. Если не вводить радиусы, Tekla Structures создает гнутую пластину, используя радиусы по умолчанию.

   • Если вы выбрали вариант По деталям:

     1. Выберите первую деталь.



     2. Выберите вторую деталь.



     3. Tekla Structures создает коническую гнутую пластину.



   • Если вы выбрали вариант По граням:

     1. Выберите первую грань детали.



     2. Выберите вторую грань детали.



     3. Tekla Structures создает коническую гнутую пластину.



При создании цилиндрической гнутой пластины можно ввести радиус для пластины. В случае конической гнутой пластины можно ввести два радиуса. Если не ввести ни один из радиусов, Tekla Structures использует при создании гнутых пластин радиус изгиба по умолчанию. Этот радиус изгиба можно впоследствии изменить.

1. Убедитесь, что режим Прямое изменение включен.
2. Выберите гнутую пластину.

   В середине изогнутого участка появляется синяя ручка-линия.



3. Выберите ручку-линию.

   В зависимости от типа гнутой пластины появится одна (в случае цилиндрической гнутой пластины) или две (в случае конической гнутой пластины) синие размерные стрелки.

   • В случае цилиндрической гнутой пластины:

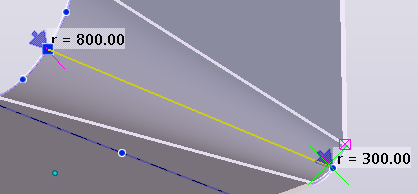

   • В случае конической гнутой пластины:



4. Чтобы изменить радиус, выполните одно из следующих действий:

   • Перетащите стрелку (или стрелки) вперед или назад вдоль пурпурной линии.

     Размер «r =» изменяется соответствующим образом. После отпускания стрелки радиус изменится также в модели.



   • На контекстной панели инструментов введите радиус (или радиусы).

   • Также можно выбрать стрелку и ввести размер с клавиатуры. Когда вы начинаете вводить значение, Tekla Structures отображает диалоговое окно Ввод местоположения в виде числа. Нажмите кнопку ОК, чтобы подтвердить размер.

При создании гнутой пластины Tekla Structures добавляет между выбранными деталями изогнутый участок. Изогнутый участок можно изменить, выбрав один из предусмотренных вариантов или изменив его форму вручную. Также можно изменять плоские участки, т. е. исходные детали, из которых была составлена гнутая пластина.

1. Убедитесь, что режим Прямое изменение включен.
2. Выберите гнутую пластину.

   В середине изогнутого участка появляется синяя ручка-линия.

3. Выберите ручку-линию.

   Появится контекстная панель инструментов.

4. Выберите на контекстной панели инструментов один из предусмотренных вариантов формы:

   Формат	Описание	Пример
   Изгиб переменного сечения	Постепенное уменьшение ширины на переходе между деталями. Эта форма используется по умолчанию.
   Узкий изгиб	Постоянная ширина на переходе между деталями. Ширина определяется более узкой деталью.
   Широкий изгиб	Постоянная ширина на переходе между деталями. Ширина определяется более широкой деталью.

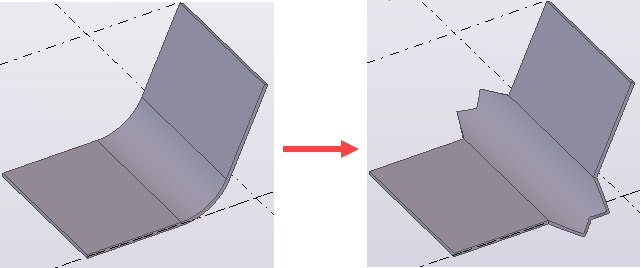

5. Чтобы изменить изогнутый участок вручную:
   1. Выберите синюю ручку-линию.

      И в цилиндрических, и в конических гнутых пластинах можно изменять боковые контуры изгибов. Tekla Structures отображает ручки контура синим цветом:



   2. Перетаскивайте ручки, чтобы изменить форму изогнутого участка.

      Например:





6. Чтобы изменить плоские участки:
   1. Выберите гнутую пластину.

      Tekla Structures отображает зеленую ручку выбора в середине каждого плоского участка:



   2. Щелкните ручку выбора участка, который вы хотите изменить.

      Появляются ручки прямого изменения выбранного участка:



   3. С помощью ручек прямого изменения измените форму плоского участка.
7. Чтобы изменить угол гнутой пластины:
   1. Щелкните зеленую ручку выбора в середине плоского участка, угол которого вы хотите изменить.
   2. Выберите ручку-линию.

      Появится контекстная панель инструментов.

   3. На контекстной панели инструментов нажмите Включить манипулятора углов.

      В модели появится колесико манипулятора углов.



   4. Измените угол с помощью колесика.

      Если вы хотите изменить угол другого плоского участка, щелкните соответствующею зеленую ручку выбора.

8. Чтобы изменить главный участок гнутой пластины:
   1. Щелкните зеленую ручку выбора участка, который вы хотите установить в качестве главного.

      Появится контекстная панель инструментов.

   2. На контекстной панели инструментов нажмите кнопку Установить в качестве главного участка.

      На новом главном участке становятся активными ручки прямого изменения. Главный участок и система координат гнутой пластины соответствующим образом меняются, из-за чего изменится и ориентация гнутой пластины на чертеже развертки.

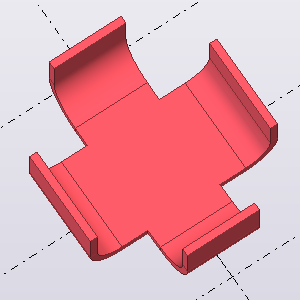

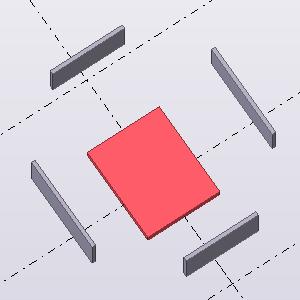

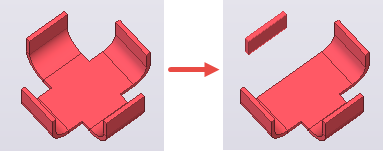

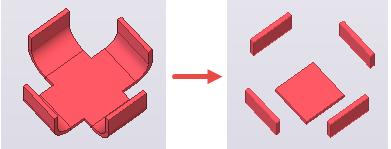

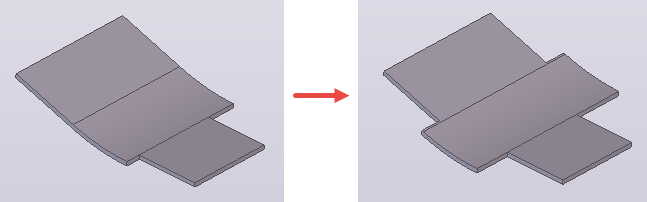

Гнутую пластину можно снова превратить в отдельные объекты, а затем редактировать и использовать их как любые другие объекты модели. Если гнутая пластина состоит из нескольких изогнутых участков, соединенных с одной и той же деталью, можно либо удалить каждый изогнутый участок по отдельности, либо сразу расчленить всю гнутую пластину.

1. Если панель свойств не открыта, дважды щелкните гнутую пластину, чтобы открыть свойства объекта Гнутая пластина.
2. Измените свойства требуемым образом.
3. Нажмите кнопку Изменить.
