Создание отдельной гнутой пластины

Можно создавать отдельные гнутые пластины, которые не требуют выбора входных деталей. Отдельные гнутые пластины удобно использовать для моделирования цилиндрических и конических деталей, таких как кожухи, воронки, раструбы и др.

Ограничения

Tekla Structures не поддерживает отдельные гнутые пластины с углом 360 градусов. Можно, однако, создавать 359-градусные пластины.
При создании чертежей необходимо использовать локальную систему координат.

Помимо отдельных гнутых пластин, можно также создавать цилиндрические и конические гнутые пластины путем выбора двух деталей или двух граней деталей. Детали, используемые для создания гнутой пластины, должны быть контурными пластинами или балками, профиль которых представляет собой пластину.

Создание отдельной гнутой пластины

Убедитесь, что режим Прямое изменение включен.
На вкладке Металл выберите Пластина > Создать отдельную гнутую пластину .

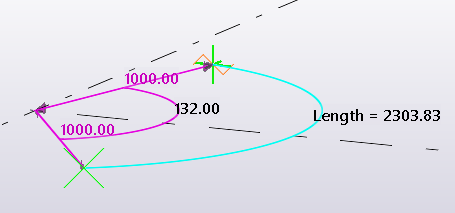

Задайте первый радиус изгиба:
1. Укажите центральную точку.
2. Укажите начальную точку дуги.
3. Укажите конечную точку дуги.
Порядок указания точек определяет направление вверх. Например, если вы создаете дугу на плоскости XY в направлении против часовой стрелки, направление вверх соответствует положительной полуоси Z, в соответствии с правилом правой руки.

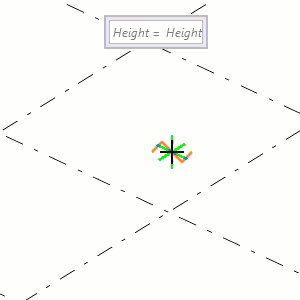

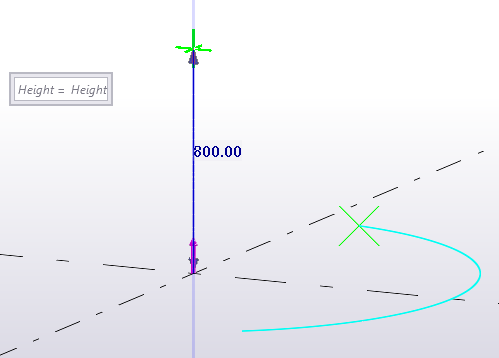

Укажите точку, чтобы задать высоту изгиба.

Также можно ввести высоту на контекстной панели инструментов гнутой пластины.
Задайте второй радиус изгиба:

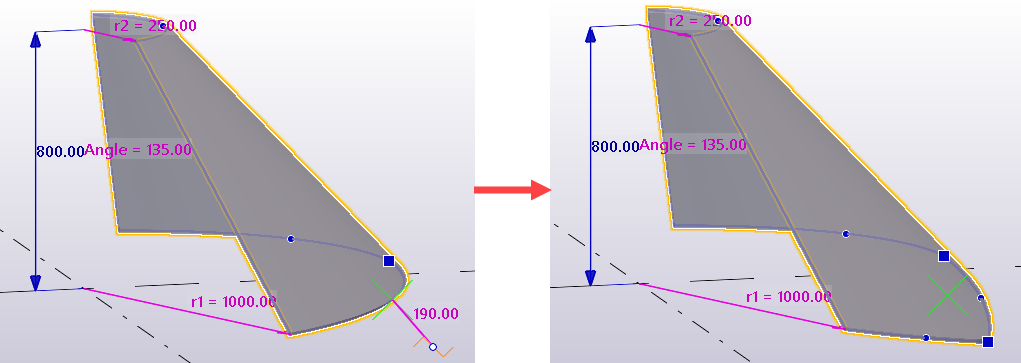

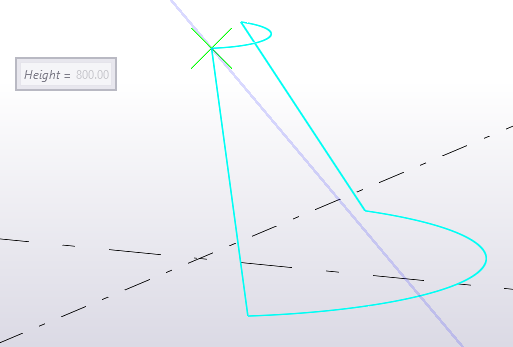

1. Укажите точку, основываясь на предварительном изображении пластины.

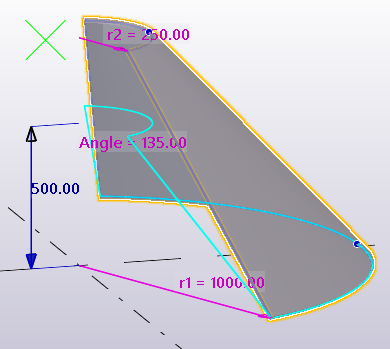

2. Если вы хотите изменить направление пластины после указания точки, щелкните левой кнопкой мыши.

  Или же, если вы хотите создать цилиндрический изгиб, щелкните средней кнопкой мыши. В этом случае радиус 2 будет равен радиусу 1.

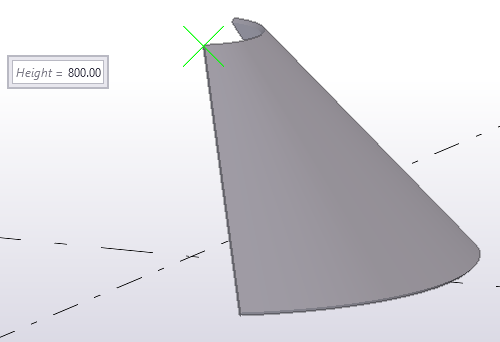

Чтобы завершить создание гнутой пластины, щелкните средней кнопкой мыши.

Изменение формы отдельной гнутой пластины

Для изменения формы гнутой пластины используются значения размеров и ручки прямого изменения.

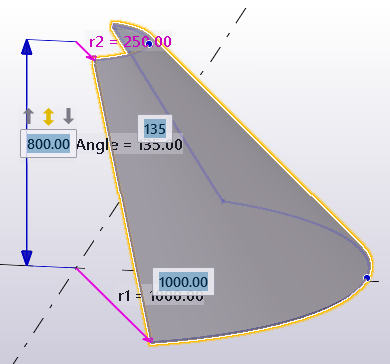

Можно изменить угол, радиус и высоту изгиба, введя новые значения размеров.

Можно перетаскивать и растягивать кромки гнутой пластины.

Можно добавлять и удалять промежуточные точки.

Можно создавать чертежи разверток отдельных гнутых пластин.

Изменение свойств гнутой пластины

Если панель свойств не открыта, дважды щелкните гнутую пластину, чтобы открыть свойства объекта Гнутая пластина.
Измените свойства требуемым образом.
Нажмите кнопку Изменить.

Свойства гнутых пластин

Для просмотра и изменения свойств гнутой пластины используются свойства объекта Гнутая пластина на панели свойств. Чтобы открыть свойства, дважды щелкните гнутую пластину. Файлы свойств гнутых пластин имеют расширение *.bpl.

Если вы настроили компоновку панели свойств, список свойств может быть другим.


Параметр	Описание
Общие
Имя	Имя пластины, задаваемое пользователем. Имя может содержать не более 61 символа. Tekla Structures использует имена деталей в отчетах и в диалоговом окне Диспетчер документов, а также для идентификации деталей одного и того же типа.
Профиль	Профиль пластины.
Материал	Материал пластины.
Обработка поверхности	Тип обработки поверхности. Обработка задается пользователем. Это свойство описывает способ обработки поверхности детали (например, противокоррозийная краска, горячее цинкование, огнезащитное покрытие и др.).
Класс	Используется для группирования пластин. Например, детали, принадлежащие к разным классам, можно отображать разными цветами.
Серия нумерации
Нумерация деталей	Префикс детали и начальный номер для номера позиции детали.
Нумерация сборок	Префикс сборки и начальный номер для номера позиции сборки.
Экспорт в IFC
Объект IFC	Для экспорта в IFC выберите тип IFC и подтип детали. Доступные подтипы зависят от выбранного объекта IFC. Можно выбрать подтип IFC4 среди предустановленных параметров или выбрать USERDEFINED, а затем ввести текст в поле Пользовательский тип (IFC4).
Подтип (IFC4)
Пользовательский тип (IFC4)
Еще
Пользовательские атрибуты	Нажмите кнопку Пользовательские атрибуты, чтобы открыть пользовательские атрибуты детали. Пользовательские атрибуты содержит дополнительные сведения о детали.
