1. Откройте модель, для которой требуется очистить файлы геометрии форм.
2. Нажмите кнопку Приложения и компоненты на боковой панели, чтобы открыть каталог Приложения и компоненты.
3. Найдите приложение Очистка форм и двойным щелчком откройте его.

   Откроется диалоговое окно Очистка форм.

4. Выберите формы, которые вы хотите очистить.

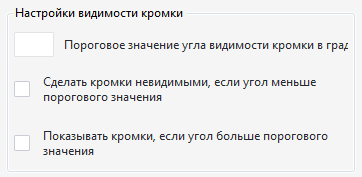

5. Если требуется скрыть ненужные кромки или показать больше кромок в выбранных формах, используйте Настройки видимости кромки.



   1. Введите пороговое значение угла между соседними гранями на каждой из выбранных форм.
   2. Чтобы скрыть кромки, когда значение угла между соседними гранями форм меньше, чем пороговое значение, установите первый флажок.
   3. Чтобы показать кромки, когда значение угла между соседними гранями форм больше, чем пороговое значение, установите второй флажок.

   Формы со слишком большим количеством видимых или невидимых кромок могут влиять на работу различных функций Tekla Structures с элементами, создаваемыми с использованием этих форм. Например, может произойти сбой при создании наборов арматуры, если на сложной фигуре отображается слишком много кромок.

6. Чтобы создать резервные копии файлов геометрии форм, установите флажок Создать резервные копии форм перед очисткой.

   Создание резервных копий исходных файлов геометрии форм позволяет при необходимости восстановить их.

7. Нажмите кнопку Очистить.

   Tekla Structures очищает формы и показывает, сколько форм удалось превратить в твердотельные объекты, а сколько в нетвердотельные.

   Если требуется прервать процесс очистки, можно нажать кнопку Стоп.

8. Чтобы увидеть измененную геометрию формы в элементах в модели, закройте модель, а затем снова откройте ее.

После создания резервных копий файлов можно вернуться к исходным файлам геометрии форм, если вы не довольны результатом очистки.

1. Снова откройте диалоговое окно Очистка форм.
2. Выберите формы, которые вы хотите восстановить.
3. Нажмите кнопку Отменить изменения.
