Визуализацию деталей, компонентов, опорных объектов и иерархии строительной конструкции на видах модели легко можно изменять.

1. На вкладке Вид выберите Визуализация.
2. Выберите один из вариантов визуализации деталей, компонентов, опорных объектов или иерархии строительной конструкции:

   Формат	Описание	Пример

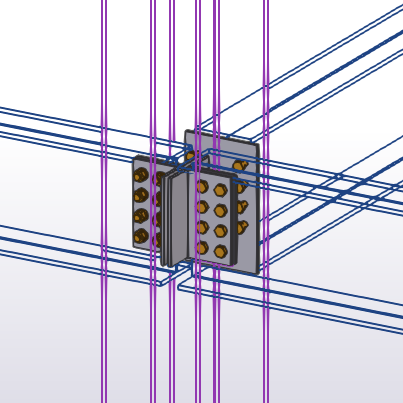

   Каркас: Детали, Компоненты, Опорные объекты, Иерархия здания	Отображаются контуры объектов; поверхности скрыты. Объекты прозрачны.	В этом примере объекты компонентов отображаются как визуализированные.

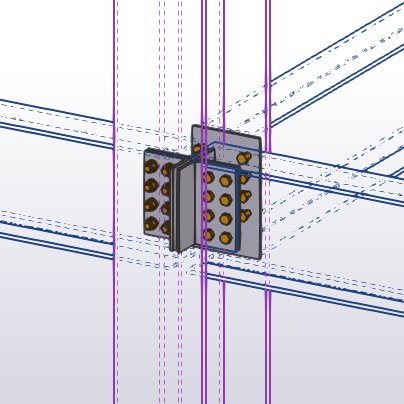

   	Линии кромок деталей, скрытые за другими деталями, визуализируются штриховой линией, если переключатель Скрытые линии в виде штриховых в меню Файл > Настройки > Переключатели находится в положении включено. Штриховые линии визуализируются только на видах, визуализируемых с помощью DirectX.	В этом примере объекты компонентов отображаются как визуализированные.

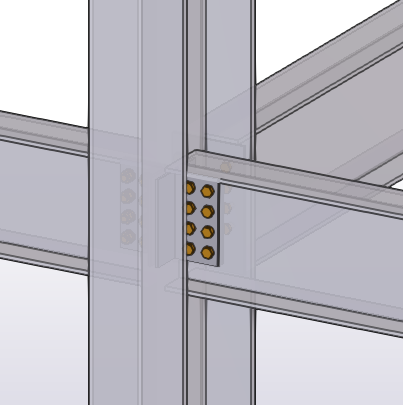

   Прозрачное представление: Детали, Компоненты, Опорные объекты, Иерархия здания	Отображаются контуры объектов. Объекты прозрачны, а их поверхности визуализированы.	В этом примере объекты компонентов отображаются как визуализированные.

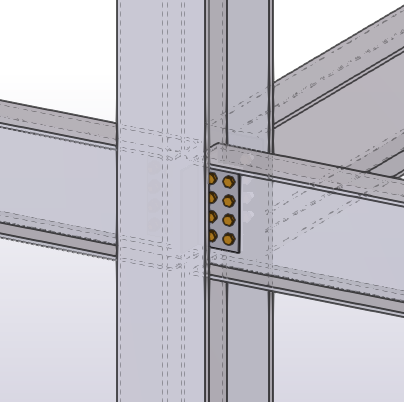

   	Линии кромок деталей, скрытые за другими деталями, визуализируются штриховой линией, если переключатель Скрытые линии в виде штриховых в меню Файл > Настройки > Переключатели находится в положении включено. Штриховые линии визуализируются только на видах, визуализируемых с помощью DirectX.	В этом примере объекты компонентов отображаются как визуализированные.
   Оттенки серого: Детали, Компоненты, Опорные объекты	Объекты отображаются в оттенках серого.	В этом примере объекты компонентов отображаются как визуализированные.
   	Линии кромок деталей, скрытые за другими деталями, визуализируются штриховой линией, если переключатель Скрытые линии в виде штриховых в меню Файл > Настройки > Переключатели находится в положении включено. Штриховые линии визуализируются только на видах, визуализируемых с помощью DirectX.	В этом примере объекты компонентов отображаются как визуализированные.

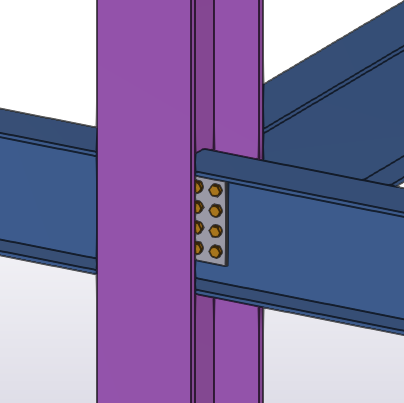

   Визуализировано: Детали ,Компоненты, Опорные объекты	Отображаются поверхности объектов. Объекты непрозрачны.

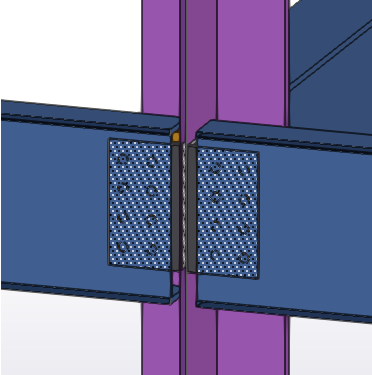

   	Все объекты-дубликаты или перекрывающиеся детали, находящиеся в одной плоскости, визуализируются с помощью штриховки, если переключатель Штриховка перекрывающихся поверхностей в меню Файл > Настройки > Переключатели находится в положении включено. Штриховки визуализируются только на видах с визуализацией DirectX.	В этом примере перекрывающиеся поверхности визуализированы с помощью штриховки.

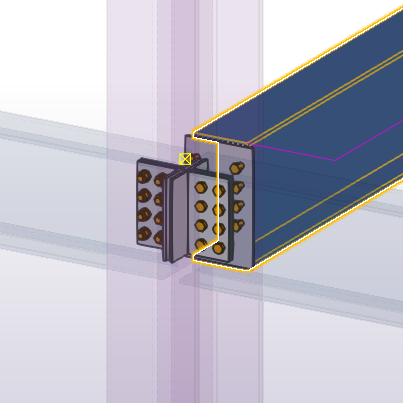

   Выбранные: Показать только выбранную деталь/Показать только выбранный компонент/Показать только выбранные опорные объекты	Выбранные объекты отображаются. Другие объекты практически полностью прозрачны. Этим режимом удобно пользоваться, например, при просмотре результатов проверки на конфликты в большой модели.	В этом примере объекты компонентов отображаются как визуализированные.

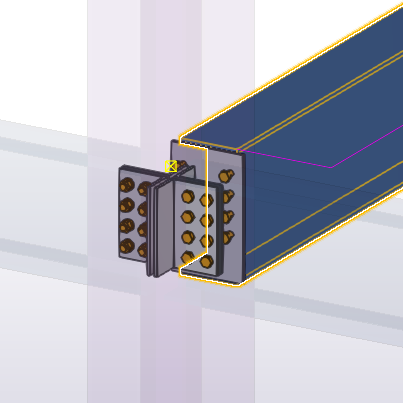

   	Линии кромок деталей, скрытые за другими деталями, визуализируются штриховой линией, если переключатель Скрытые линии в виде штриховых в меню Файл > Настройки > Переключатели находится в положении включено. Штриховые линии визуализируются только на видах с визуализацией DirectX.	В этом примере объекты компонентов отображаются как визуализированные.
