Tekla Structures вычисляет длину болта исходя из толщины соединяемых материалов плюс шайбы и гайки.

Tekla Structures использует для вычисления длины болта значения из каталогов болтов и комплектов болтов. Если в каталоге болтов нет болтов нужной длины, их можно добавить в каталог болтов.

На вычисление длины болта влияют следующие настройки в разделе Комплект болта в диалоговом окне Болтсвойств.

(1) Если этот флажок не установлен, создается только отверстие.

(2) Первая шайба

(3) Вторая шайба

(4) Дополнительные шайбы

(5). Первая гайка

(6) Вторая гайка

Если для элемента болтового соединения установлен флажок, этот элемент используется в комплекте болта и при вычислении длины болта.

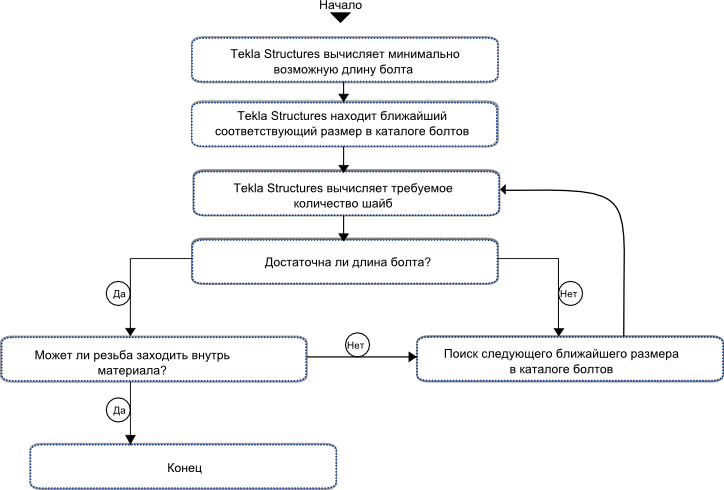

Схема и шаги, приведенные ниже, поясняют процесс вычисления длины болта.

Если в каталоге болтов не найдено болт, соответствующий этим требованиям, в модели будет указано, что болт не является допустимым.

1. Tekla Structures вычисляет минимально возможную длину болта:

   толщина первой шайбы

   + толщина материала

   + толщина второй шайбы

   + дополнительная толщина шайбы

   + толщина первой гайки

   + толщина второй гайки

   + дополнительная длина

2. Tekla Structures выполняет поиск ближайшего по размерам болта в каталоге болтов.

3. Tekla Structures вычисляет необходимое число шайб (которое не должно превышать 10) так, чтобы длина стержня была меньше, чем:

   толщина первой гайки

   + толщина материала

   + толщина второй гайки

   + толщина первой шайбы

   + толщина второй шайбы

   + (число шайб * дополнительная толщина шайбы)

4. Tekla Structures проверяет, что болт, найденный на шаге 2, длиннее, чем:

   дополнительная длина

   + толщина первой гайки

   + толщина материала

   + толщина второй гайки

   + доп. расст. (из каталога болтов)

   + толщина первой шайбы

   + толщина второй шайбы

   + (число шайб * дополнительная толщина шайбы)

5. Если для выбранного болта не выполняются критерии шага 4, Tekla Structures возвращается к шагу 2. В противном случае выполнение продолжается с шага 6.

6. Tekla Structures проверяет, что выбранный болт соответствует всем перечисленным ниже условиям.

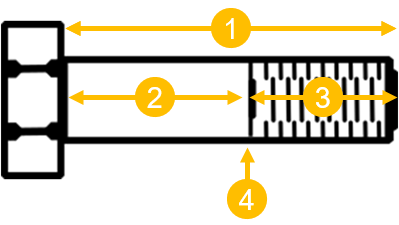

   Эти вычисления относятся к следующим деталям болта:



   (1) Общая длина стержня

   (2) Длина захвата: длина стержня без резьбы, исключая сбег

   (3) Длина резьбы: длина резьбы, исключая сбег

   (4) Сбег: часть болта между стержнем без резьбы и резьбой.

   • Может ли резьба находиться внутри материала для соединения?

     Даже если резьба не может находиться внутри материала, при вычислении всегда обеспечивается, чтобы резьба на 3 или 4 мм (в зависимости от диаметра болта) заходила внутрь материала. Если диаметр болта ≥ 24 мм, резьба заходит в материал на 4 мм; в противном случае резьба заходит в материал на 3 мм.

   • Длина захвата должна быть больше, чем:

     толщина материала

     + дополнительная длина

     + толщина первой шайбы

     - максимальное захождение резьбы болта в деталь (ИЛИ 3 мм или 4 мм, если резьба внутри материала не разрешена)

   • Длина захвата вычисляется следующим образом:

     общая длина стержня

     - длина резьбы

     - сбег

   • Длина сбега вычисляется следующим образом:

     Диаметр болта (мм)	Сбег (мм)
     >33,0	10.0
     >27,0	8.0
     >22,0	7.0
     >16,0	6.0
     >12,0	5.0
     >7,0	4.0
     >4,0	2.5
     ≤4	1.5

7. Если выбранный болт не удовлетворяет всем перечисленным выше критериям, Tekla Structures возвращается к шагу 2 и пробует следующий по длине болт.

8. Если задан расширенный параметр XS_​BOLT_​LENGTH_​EPSILON, толщина материала увеличивается или уменьшается на ничтожно малую величину во избежание неточности при вычислении длины болта.

   Например, если не учитывать это значение, при вычисленной длине болта 38,001 мм может быть выбран болт длиной 39 мм.
