Сварной профиль. Жесткий узел (S93)

Вкладка Сварной профиль. Жесткий узел (S93) создает жесткое соединение между стропилом и колонной. Соединение на торцевой пластине может быть расположено горизонтально, вертикально или перпендикулярно стропилу.

Создаваемые объекты

Торцевые пластины
Ребро жесткости на стенке
Полочные ребра жесткости (2)
Внутренние ребра жесткости (4)
Внешние ребра жесткости (4)
Диагональные ребра жесткости или пластина на стенке
болты
Сварные швы

Применение


Ситуация	Описание
	Вертикальное жесткое соединение с треугольными полочными ребрами жесткости и внутренними и внешними ребрами жесткости. Стенка усилена диагональными ребрами жесткости.
	Горизонтальное жесткое соединение с внутренними и внешними ребрами жесткости. Стенка усилена диагональными ребрами жесткости.

Порядок выбора

Выберите колонну.
Выберите стропило.
Щелкните средней кнопкой мыши, чтобы создать соединение.

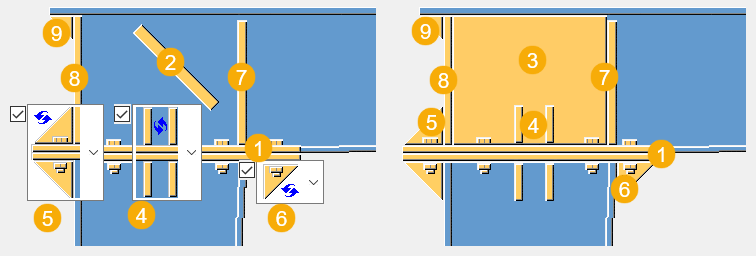

Обозначение деталей


	Описание
1	Торцевая пластина
2	Диагональное ребро жесткости
3	Стеночная пластина
4	Стеночное ребро жесткости
5	Внешнее ребро жесткости
6	Внутреннее ребро жесткости
7	Ребро жесткости шарнира
8	Торцевая пластина шарнира
9	Ребро жесткости углового напуска

Вкладка «Рисунок»

Для задания размеров и типа соединения служит вкладка Рисунок.

Тип соединения

Выберите способ создания соединения.

Горизонтальный
Перпендикулярно
Вертикальный

Создание стеночной пластины или диагональных ребер жесткости


Формат	Описание
	По умолчанию Создается стеночная пластина. Этот параметр может быть изменен АвтоСтандартами.
	Создается диагональное ребро жесткости.
	Создается стеночная пластина.

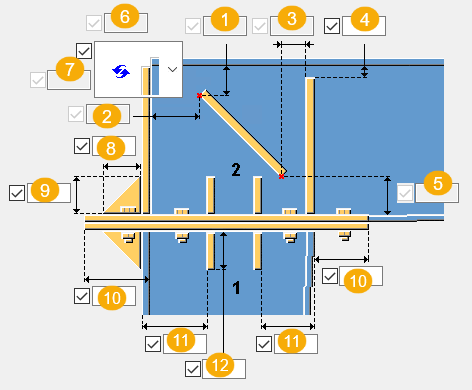

Размеры


	Описание
1	Расстояние по вертикали от стенки второстепенной детали до верхней входной точки диагонального ребра жесткости.
2	Расстояние по горизонтали от стенки второстепенной полки до верхней входной точки диагонального ребра жесткости.
3	Расстояние по горизонтали от ребра жесткости шарнира до нижней входной точки диагонального ребра жесткости.
4	Расстояние от стенки второстепенной детали до кромки ребра жесткости шарнира.
5	Расстояние по вертикали от стенки второстепенной детали до нижней входной точки диагонального ребра жесткости.
6	Горизонтальный размер ребра жесткости углового напуска.
7	Вертикальный размер ребра жесткости углового напуска. Если ребра жесткости углового напуска не создаются, это размер от полки второстепенной детали до торцевой пластины шарнира.
8	Горизонтальный размер внешнего ребра жесткости.
9	Вертикальный размер внешнего ребра жесткости.
10	Размер от стенки главной детали до продолжения торцевой пластины.
11	Расстояние от полки главной детали до кромки стеночного ребра жесткости.
12	Размер стеночного ребра жесткости на стороне главной детали.

Размеры фаски


	Описание
1	Горизонтальный размер фаски
2	Вертикальный размер фаски

Форма фаски


Формат	Описание
	По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами.
	Без фаски
	Прямая фаска
	Фаска в виде выпуклой дуги
	Фаска в виде вогнутой дуги

Вкладка «Детали»

Для задания свойств пластин и ребер жесткости служит вкладка Детали.

Детали


Формат	Описание
Торцевая пластина	Толщина и ширина торцевой пластины
Диагональное ребро жесткости	Толщина и ширина диагонального ребра жесткости
Пластина на стенке	Толщина стеночной пластины
Стеночное ребро жесткости	Толщина и ширина стеночных ребер жесткости
Внешнее ребро жесткости	Толщина внешнего ребра жесткости
Внутреннее ребро жесткости	Толщина, ширина и высота внутреннего ребра жесткости.
Ребро жесткости шарнира	Толщина и ширина и ребра жесткости шарнира
Торцевая пластина шарнира	Толщина и ширина торцевой пластины шарнира
Ребро жесткости углового напуска	Толщина ребра жесткости углового напуска


Параметр	Описание	По умолчанию
Нумерация	Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки.	Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню Файл > Настройки > Параметры).
Материал	Сорт материала.	Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню Файл > Настройки > Параметры).
Название	Имя, отображаемое на чертежах и в отчетах.

Создание ребер жесткости


Формат	Описание
	Задайте параметры ребер жесткости: под косым углом, прямоугольные или без полочных ребер. Значение по умолчанию — под косым углом. Этот параметр может быть изменен АвтоСтандартами.
	Укажите, создаются ли стеночные ребра жесткости и их количество. Значение по умолчанию — два ребра жесткости. Этот параметр может быть изменен АвтоСтандартами.
	Задайте параметры ребер жесткости: под косым углом, прямоугольные или без внутренних ребер. Значение по умолчанию — под косым углом. Этот параметр может быть изменен АвтоСтандартами.

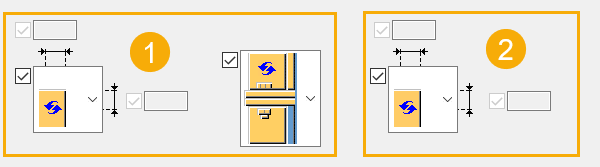

Создание ребер жесткости

Задает количество и форму ребер жесткости, а также размеры фаски.


	Описание
1	Задает внешние ребра жесткости.
2	Задает внутренние ребра жесткости в углу между главной и второстепенной деталью.

Размеры фаски


	Описание
1	Горизонтальный размер фаски
2	Вертикальный размер фаски

Форма фаски


Формат	Описание
	По умолчанию Без фаски Этот параметр может быть изменен АвтоСтандартами.
	Без фаски
	Прямая фаска
	Фаска в виде выпуклой дуги
	Фаска в виде вогнутой дуги

Вкладка «Болты»

Для задания свойств болтов, числа и шага болтов служит вкладка Болты. Можно указать, создаются ли внешние и внутренние болты.

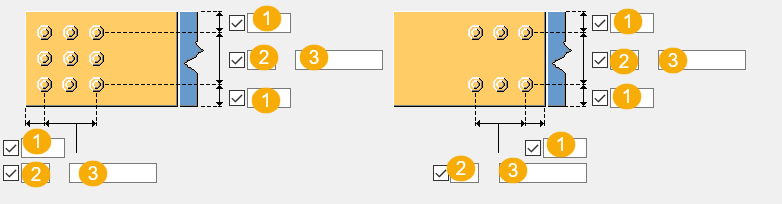

Размеры группы болтов


	Описание
1	Расстояние от болта до кромки. Расстояние до кромки — это расстояние от центра болта до кромки детали.
2	Число болтов.
3	Расстояние между болтами. Значения расстояний между болтами разделяются пробелами. Введите по значению для каждого расстояния между болтами. Например, для 3 болтов вводится 2 значения.

Базовые свойства болтов


Формат	Описание	По умолчанию
Диаметр	Диаметр болта.	Возможные размеры определены в каталоге комплектов болтов.
Стандарт болта	Стандарт болта для использования в компоненте.	Возможные стандарты определены в каталоге комплектов болтов.
Допуск	Зазор между болтом и отверстием.
Резьба в детали	Определяет, может ли резьба быть внутри деталей болтового соединения (при использовании болтов с участками без резьбы). При использовании болтов с резьбой под головку этот параметр не действует.	`Да`
Монтажный/заводской	Определяет, монтажным или заводским является соединение.	`Монтажный`

Продолговатые отверстия

Можно создать продолговатые отверстия, отверстия с резьбой или отверстия завышенного размера.


Параметр	Описание	По умолчанию
1	Вертикальный размер продолговатого отверстия.	`0` (создается круглое отверстие).
2	Горизонтальный размер продолговатого отверстия или величина свободного хода болта в отверстии завышенного размера.	`0` (создается круглое отверстие).
Тип отверстия	Продолговатое — создаются продолговатые отверстия. Завышенного размера — создаются отверстия завышенного размера. Без отверстия — отверстия не создаются. С резьбой — создаются отверстия с резьбой.
Повернуть отверстия	Когда в качестве типа отверстий выбран вариант Продолговатое, этот параметр позволяет повернуть продолговатые отверстия.
Продолговатые отверстия в	Деталь (детали), в которых создаются продолговатые отверстия. Возможные варианты зависят от компонента.

Комплект болта

Флажки определяют, какие объекты компонента (болт, шайбы и гайки) входят в комплект болта.

Чтобы создать только отверстие, снимите все флажки.

Чтобы изменить комплект болтов в существующем компоненте, установите флажок Использовать при изменении и нажмите кнопку Изменить.

Увеличение длины болта

Задает, насколько будет увеличена длина болта. Этот параметр используется, например, когда нужно увеличить длину болтов в связи с покраской.

Сварные швы

См. ссылку ниже:

Создание сварных швов
