Сварной профиль. Рама (S92)

Компонент Сварной профиль. Рама (S92) создает раму для сборного здания в указанной точке. Этот компонент использует существующие компоненты для создания сварных колонн и стропил, опорных пластин, жесткого соединения, стыковых соединений и конькового соединения.

Создаваемые объекты

Сварное стропило (1–4 сегмента)
Коньковое соединение
Стыковые соединения
Жесткие соединения (2)
Сварные колонны (1–4 сегмента)
Узлы опорных пластин (2)

Применение


Ситуация	Описание
	Рама, состоящая из соединенных встык колонн и соединенных встык стропил.
	Коньковое соединение двух стропил в коньке портальной рамы.
	Первый стык между первым и вторым сегментами стропила.
	Второй стык между вторым и третьим сегментами стропила.
	Жесткое соединение между вторым сегментом колонны и первым сегментом стропила.
	Стык между первым и вторым сегментами колонны.
	Узел опорной пластины колонны.

Порядок выбора

Укажите точку вставки рамы.

Рама создается автоматически при указании точки.

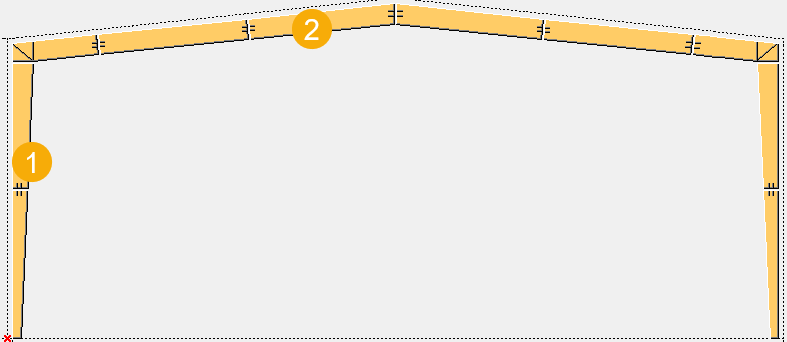

Обозначение деталей


	Описание
1	колонна
2	Стропило

Вкладка «Рисунок»

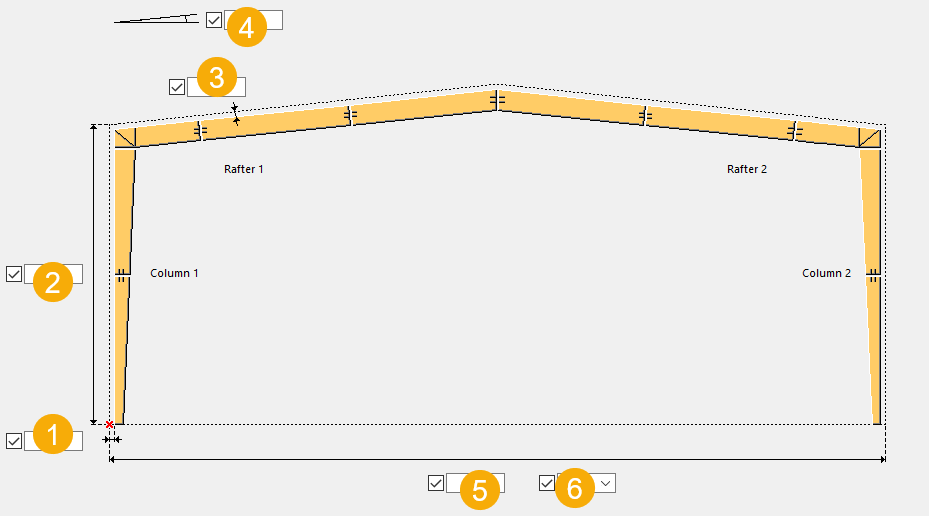

Для задания размеров рамы служит вкладка Рисунок.

Размеры


	Описание
1	Расстояние по горизонтали от входной точки до колонны
2	Высота колонны
3	Расстояние от входной рамы до смещения стропила
4	Угол стропила
5	Ширина рамы
6	Ориентация рамы

Вкладка «Параметры»

Для задания свойств деталей служит вкладка Параметры. Укажите, расчленяются ли компоненты.

Детали


Формат	Описание
Колонна 1, Колонна 2	Выберите компонент из каталога Приложения и компоненты. Задайте сегменты и длины.
Стропило 1, Стропило 3	Выберите компонент из каталога Приложения и компоненты. Задайте сегменты и длины.
Опорная пластина колонны 1, Опорная пластина колонны 2	Выберите компонент из каталога Приложения и компоненты.
Шарнирное соединение колонны 1, Шарнирное соединение колонны 2	Выберите компонент из каталога Приложения и компоненты.
Стыковое соединение конька	Выберите компонент из каталога Приложения и компоненты.
