Сопряжение балки с колонной или балок. Сварка (49)
Компонент Сопряжение балки с колонной или балок. Сварка (49) сваривает балку с другой балкой. Вы можете задать способ создания вырезов на торце балки. При необходимости соединение также создает горизонтальные ребра жесткости.
Создаваемые объекты
-
Срезы/вырезы для придания формы торцу балки
-
Сварные швы
-
Элементы жесткости (4) (опционально)
Применение
|
Пример |
Описание |
|---|---|
|
|
Балка, приваренная к балке. Внизу стенки второстепенной балки создан вырез. |
Перед началом работы
Создайте две балки.
Порядок выбора
- Выберите главную деталь (балку).
- Выберите вторую второстепенную деталь (балку, в которой будут создаваться вырезы).
Соединение создается автоматически при выборе второстепенной детали.
Вкладка «Рисунок»
Для определения геометрии соединения служит вкладка Рисунок.

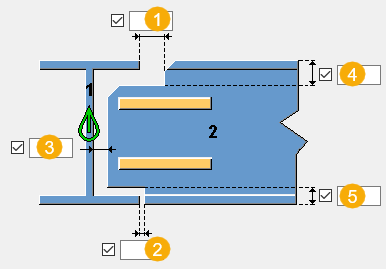

Размеры
| Описание | По умолчанию | |
|---|---|---|
| 1 |
Допуск по горизонтали между главной деталью и верхними полками второстепенной детали. |
0 мм |
| 2 |
Допуск по горизонтали между нижними полками главной детали и второстепенной детали. |
0 мм |
| 3 |
Допуск по горизонтали между стенкой главной детали и стенкой второстепенной детали. |
0 мм |
|
4 |
Верхний вертикальный допуск стенки. Расстояние по вертикали между верхней кромкой второстепенной детали и верхом стенки. |
|
|
5 |
Нижний вертикальный допуск стенки. Расстояние по вертикали между нижней кромкой второстепенной детали и низом стенки. |

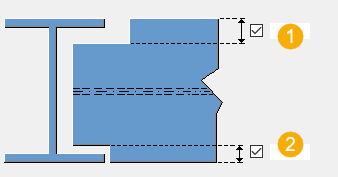

Размеры вырезов в полке второстепенной балки
| Описание | |
|---|---|
| 1 |
Размер выреза в верхней или нижней полке второстепенной балки, если второстепенная балка повернута так, как на рисунке ниже.
|
| 2 |
Размер выреза в верхней или нижней полке второстепенной балки, если второстепенная балка повернута так, как на рисунке ниже.
|
Вкладка «Детали»
| Параметр | Описание | По умолчанию |
|---|---|---|
| Верхние/нижние ребра жесткости | Толщина, ширина и высота ребра жесткости. | Толщина по умолчанию равна толщине верхней/нижней полки балки. Ширина по умолчанию равна 0.5*(ширина верхней/нижней полки – толщина стенки). Длина по умолчанию (высота) равна 300 мм. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Вкладка «Параметры»
Позиционные размеры ребер жесткости
|
Описание |
По умолчанию | |
|---|---|---|
|
1 |
Расстояние по горизонтали от торца балки до верхнего элемента жесткости. |
0 mm |
|
2 |
Расстояние по горизонтали от торца балки до нижнего элемента жесткости. |
0 mm |
|
3 |
Расстояние по вертикали от верхней полки до верхнего элемента жесткости. |
Высота второстепенной балки / 4 |
| 4 |
Расстояние по вертикали от нижней полки до нижнего элемента жесткости. |
Высота второстепенной балки / 4 |
Размеры фасок на второстепенной балке
| Описание | По умолчанию | |
|---|---|---|
| 1 |
Размер верхней фаски на стенке. |
0 мм |
| 2 |
Размер нижней фаски на стенке. |
0 мм |
|
3 |
Размер верхней фаски на полке. |
0 мм |
|
4 |
Размер нижней фаски на полке. |
0 мм |
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
