Подготовка под балку (183)
Создает сварное соединение балки с колонной. Торец балки может быть подготовлен под сварку. При необходимости можно создать пластину удвоения на стенке колонны. Сварные швы определяются в отдельном диалоговом окне, открыть которое можно нажатием кнопки Сварные швы.
Создаваемые объекты
-
Пластина удвоения стенки (опционально)
-
Подкладные планки для сварки (опционально)
-
Сварные швы
-
Срезы/вырезы
Применение
|
Ситуация |
Описание |
|---|---|
|
|
Соединение балки со стенкой колонны. Пластина удвоения на противоположной стороне стенки колонны. |
|
|
Соединение балки, наклоненной в вертикальной плоскости, с полкой колонны. Подкладные планки для сварки. |
Порядок выбора
- Выберите главную деталь (колонну).
- Выберите второстепенную деталь (балку).
Соединение создается автоматически при выборе второстепенной детали.
Вкладка «Рисунок»
Для задания зазора между главной деталью и второстепенной деталью, а также способа срезания торца балки служит вкладка Рисунок.
Размеры
| Описание | |
|---|---|
| 1 |
Сварочный зазор |
Срез торца балки
Задайте способ срезания торца балки. Показан вид сбоку на второстепенную деталь.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Под косым углом Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Если наклон второстепенной детали составляет меньше 10 градусов, создается срез под прямым углом. В противном случае торец второстепенной детали срезается под косым углом. |
|
|
Под прямым углом Торец второстепенной детали срезается под прямым углом. |
|
|
Под косым углом Торец второстепенной детали срезается параллельно кромке главной детали. |
Вкладка «Вырез»
Для автоматического создания вырезов во второстепенной балке и задания свойств вырезов служит вкладка Вырез. Вкладка Вырез содержит два раздела: свойства, используемые при автоматическом создании вырезов (верхний раздел), и свойства, используемые при создании вырезов вручную (нижний раздел). Свойства для автоматического и для ручного создания вырезов действуют независимо друг от друга.
Автоматическое создание вырезов
Параметры автоматического создания вырезов влияют и на верхнюю, и на нижнюю полки.
Форма выреза
Автоматическое создание вырезов включается при выборе формы выреза.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Во второстепенной балке создаются вырезы. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Во второстепенной балке создаются вырезы. Резы выполняются под прямым углом к стенке главной балки. |
|
|
Во второстепенной балке создаются вырезы. Резы выполняются под прямым углом к стенке второстепенной балки. |
|
|
Во второстепенной балке создаются вырезы. Вертикальный рез делается под прямым углом главной балке, а горизонтальный — под прямым углом к второстепенной балке. |
|
|
Выключение автоматического создания вырезов. |
Размер выреза
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Размер выреза измеряется от кромки полки главной балки и от нижней стороны верхней полки главной балки. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Размер выреза измеряется от кромки полки главной балки и от нижней стороны верхней полки главной балки. |
|
|
Размер выреза измеряется от центральной линии главной балки и от верхней полки главной балки. |
Введите размеры горизонтальных и вертикальных резов.
Форма среза полки
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Полка второстепенной балки срезается параллельно главной балке. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Полка второстепенной балки срезается параллельно главной балке. |
|
|
Полка второстепенной балки срезается под прямым углом. |
Округление размера выреза
Параметры округления размеров вырезов позволяют указать, округляются ли в большую сторону размеры вырезов. Даже когда округление размеров включено, размеры округляются только при необходимости.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Размеры вырезов не округляются. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Размеры вырезов не округляются. |
|
|
Размеры вырезов округляются. Введите значения округления по горизонтали и по вертикали. |
Размеры округляются до следующего числа, кратного введенному значению. Например, если фактический размер составляет 51 и введено значение округления 10, размер округляется до 60.
Положение выреза
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Рез выполняется под полкой главной балки. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Рез выполняется под полкой главной балки. |
|
|
Рез выполняется над полкой главной балки. |
Фаска на вырезе
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Вырез создается без фаски. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Вырез создается без фаски. |
|
|
Вырез создается с прямой фаской. |
|
|
Вырез создается с фаской введенного радиуса. |
Введите радиус фаски.
Создание вырезов вручную
Создавать вырез вручную имеет смысл в случаях, когда с второстепенной балкой конфликтует деталь, не относящаяся к соединению. При использовании ручного вырезания резы выполняются с использованием значений, введенных в полях на вкладке Вырез. Для верхней и нижней полок можно использовать разные значения.
Сторона выреза в полке
Сторона выреза в полке определяет, с какой стороны балки создаются вырезы.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Вырезы создаются с обеих сторон полки. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Вырезы создаются с обеих сторон полки. |
|
|
Вырезы создаются с обеих сторон полки. |
|
|
Вырезы создаются на ближней стороне полки. |
|
|
Вырезы создаются на дальней стороне полки. |
Форма выреза в полке
Форма выреза в полке определяет форму выреза в полке балки.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Полка второстепенной балки полностью срезается на заданную глубину. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Полка второстепенной балки полностью срезается на заданную глубину. По умолчанию глубина выреза равна удвоенной толщине полки второстепенной балки. Рез всегда выполняется по всей ширине полки второстепенной балки. |
|
|
На полке создаются фаски. Если горизонтальный размер не введен, создается фаска под углом 45 градусов. |
|
|
Выполняются резы по полке со значениями по умолчанию, если не введены значения в полях 1 и 2. |
|
|
Полка не срезается. |
|
|
Выполняются резы по полке в соответствии со значением в поле 1, чтобы полка была заподлицо со стенкой. |
|
|
Выполняются резы по полке в соответствии со значениями в полях 1 и 2. |
Глубина выреза в полке
|
Формат |
Описание |
|---|---|
|
|
По умолчанию Глубина выреза в полке. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Глубина выреза в полке. |
|
|
Глубина выреза полки в виде расстояния от центральной линии стенки второстепенной балки до кромки выреза. |
Введите глубину выреза в полке.
Размеры резов
|
Описание |
По умолчанию |
|
|---|---|---|
|
1 |
Размеры горизонтальных резов по полкам. |
10 мм |
|
2 |
Размеры вертикальных резов по полкам. |
Зазор между кромкой выреза и полкой балки равен округлению стенки главной детали. Высота выреза округляется в большую сторону до ближайших 5 мм. |
Вкладка «Вырез/срез балки»
Для определения подкладных планок для сварки, технологических отверстий для сварки, подготовки торца балки и срезов полок служит вкладка Вырез/срез балки.
Подкладная планка для сварки
| Параметр |
Описание |
|---|---|
|
Подкладная планка для сварки |
Толщина и ширина подкладной планки для сварки. |
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
Нумерация |
Префикс и начальный номер для номера позиции детали. Некоторые компоненты имеют вторую строку полей, где можно ввести номер марки. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Сорт материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Название |
Имя, отображаемое на чертежах и в отчетах. |
Размеры технологического отверстия для сварки
|
Описание |
|
|---|---|
|
1 |
Зазор между верхней полкой второстепенной детали и главной деталью. |
|
2 |
Вертикальные размеры для верхнего и нижнего технологических отверстий для сварки. |
|
3 |
Горизонтальные размеры для верхнего и нижнего технологических отверстий для сварки. |
|
4 |
Зазор между стенкой второстепенной детали и главной деталью. Tekla Structures добавляет введенное здесь значение к зазору, введенному на вкладке Рисунок. |
|
5 |
Зазор между нижней полкой второстепенной детали и главной деталью. Tekla Structures добавляет введенное здесь значение к зазору, введенному на вкладке Рисунок. |
Технологические отверстия для сварки
|
Формат |
Описание |
По умолчанию |
|---|---|---|
|
|
По умолчанию Круглое технологическое отверстие для сварки Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Круглое технологическое отверстие для сварки |
|
|
|
Квадратное технологическое отверстие для сварки |
|
|
|
Диагональное технологическое отверстие для сварки |
|
|
|
Круглое технологическое отверстие для сварки с радиусом, который можно задать в поле |
|
|
|
Удлиненное конусовидное технологическое отверстие для сварки с радиусом и размерами, которые можно задать в полях |
|
|
|
Конусовидное технологическое отверстие для сварки с радиусами, которые можно задать в полях Заглавной буквой R обозначен больший радиус (высота). Строчной буквой r обозначен меньший радиус. |
R = 35 r = 10 |
и
Подготовка торца балки
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Подготавливаются верхняя и нижняя полки. Этот параметр может быть изменен АвтоСтандартами. |
|
|
Автоматически Подготавливаются верхняя и нижняя полки. |
|
|
Подготовка торца балки не производится. |
|
|
Подготавливаются верхняя и нижняя полки. |
Срез полки
|
Вариант для верхней фаски |
Вариант для нижней фаски |
Описание |
|---|---|---|
|
|
|
По умолчанию Полка не разрезается. Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Полка не разрезается. |
|
|
|
Полка разрезается. |
Подкладные планки для сварки
|
Вариант для верхней подкладной планки |
Вариант для нижней подкладной планки |
Описание |
|---|---|---|
|
|
|
По умолчанию Создаются подкладные планки с внутренней стороны полок. Этот параметр может быть изменен АвтоСтандартами. |
|
|
|
Подкладные планки не создаются. |
|
|
|
Создаются подкладные планки с внутренней стороны полок. |
|
|
|
Создаются подкладные планки с наружной стороны полок. |
Длина подкладной планки для сварки
Введите длину подкладной планки для сварки в поле под вариантами.
|
Параметр |
Описание |
|---|---|
|
|
По умолчанию Абсолютная длина подкладной планки Этот параметр может быть изменен АвтоСтандартами. |
|
|
Абсолютная длина подкладной планки |
|
|
Вылет планки за кромку полки |
Положение подкладной планки для сварки
|
Формат |
Описание |
|---|---|
|
|
Введите положительное или отрицательное значение, чтобы переместить передний конец подкладной планки относительно конца полки. |
Тип сборки
Определяет, где приваривается подкладная планка для сварки. При выборе варианта Заводской Tekla Structures включает подкладные планки в сборку.
Вкладка «Пластина удвоения»
Для создания пластин удвоения для усиления стенки главной детали служит вкладка Пластина удвоения.
Стенка
| Параметр |
Описание |
|---|---|
|
Стенка |
Толщина и высота пластины на стенке. |
|
Параметр |
Описание |
По умолчанию |
|---|---|---|
|
Номер позиции |
Префикс и начальный номер для номера позиции детали. |
Начальный номер детали для использования по умолчанию задается на вкладке Компоненты (меню ). |
|
Материал |
Марка материала. |
Материал для использования по умолчанию задается в поле Материал детали на вкладке Компоненты (меню ). |
|
Имя |
Имя, отображаемое на чертежах и в отчетах. |
Пластины схемы удвоения
|
Вариант |
Описание |
|---|---|
 |
По умолчанию Создаются пластины схемы удвоения с обеих сторон. Этот параметр можно изменить с помощью автоматических стандартов. |
|
|
Пластины схемы удвоения не создаются. |
 |
Создается пластина схемы удвоения на ближней стороне. |
 |
Создается пластина схемы удвоения на дальней стороне. |
Форма кромки пластины схемы удвоения
|
Вариант |
Описание |
|---|---|
|
|
По умолчанию Пластины схемы удвоения со скошенной кромкой Этот параметр можно изменить с помощью автоматических стандартов. |
|
|
Пластины схемы удвоения со скошенной кромкой Введите угол в поле |
|
|
Пластины схемы удвоения с прямой кромкой |
Срезы пластины удвоения
| Параметр | Описание |
|---|---|
|
|
По умолчанию Пластины удвоения не срезаются. Этот параметр можно изменить с помощью автоматических стандартов. |
|
|
Пластины удвоения не срезаются. |
|
|
Пластины удвоения срезаются в области соединения полки и стенки главной детали. |

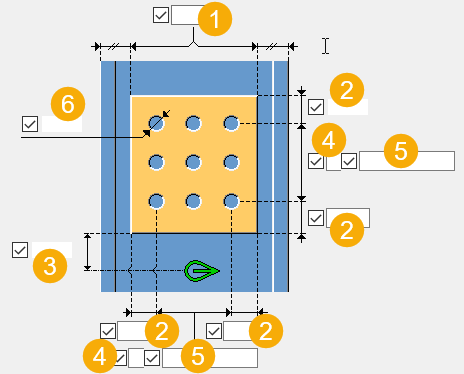

Общие параметры
|
Описание |
|
|---|---|
| 1 |
Расстояние до кромки от полки колонны. |
| 2 |
Расстояние до кромки пластины удвоения. Расстояние до кромки — это расстояние от центра отверстия до кромки детали. |
| 3 |
Расстояние до кромки пластины удвоения относительно низа второстепенной детали. |
| 4 |
Число отверстий. |
| 5 |
Расстояния между отверстиями. Значения расстояний между отверстиями разделяются пробелами. Введите по значению для каждого расстояния между отверстиями. Например, для 3 отверстий нужно ввести 2 значения. |
| 6 |
Диаметр отверстия. |
Размер отверстия для сварки
|
Вариант |
Описание |
|---|---|
| 1 |
Длина продолговатого отверстия. |
| 2 |
Ширина продолговатого отверстия. |
Вкладка «Общие»
См. ссылку ниже:
Вкладка «Проектирование»
См. ссылку ниже:
Вкладка «Расчет»
См. ссылку ниже:
Сварные швы
См. ссылку ниже:
