Работа с темами BCF в Tekla Structures

Темы BCF — это заметки, добавляемые в связанный проект Trimble Connect. BCF — это формат BIM Collaboration Format, который является открытым отраслевым стандартом buildingSMART International. Используя формат BIM Collaboration Format (BCF), можно обмениваться данными по вопросам проекта между различными BIM-приложениями, в частности Tekla Structures, Tekla PowerFab и Trimble Connect, а также с другими сторонними приложениями. Темы BCF хранятся в проекте Trimble Connect, где ими также можно управлять.

Прежде чем добавлять темы BCF в Tekla Structures, необходимо связать модель с проектом Trimble Connect. Инструкции см. здесь: Связывание модели Tekla Structures с проектом Trimble Connect.

Темы BCF можно использовать с файлами .tekla, .ifc и .trb, созданными из модели Tekla Structures и загруженными в Trimble Connect.

Файл .tekla создается при загрузке текущей модели Tekla Structures в проект Trimble Connect. Желательно использовать файл .tekla.

Если вы используете Tekla Model Sharing с проектом Trimble Connect, модель автоматически загружается при записи изменений или создании новой базы. Обратите внимание, что если файл .tekla загружается в проект Trimble Connect впервые после использования команд Записать или Создать базу, изменения необходимо записать еще раз. Это необходимо, поскольку после загрузки файла .tekla в папке модели создается файл .xml с ID модели.
Файл .ifc создается из модели Tekla Structures и загружается в проект Trimble Connect.
Файл .trb создается из модели Tekla Structures при экспорте в Tekla PowerFab и загружается в проект Trimble Connect.

Создание и изменение тем BCF

Прежде чем добавлять темы BCF в Tekla Structures, убедитесь, что модель связана с проектом Trimble Connect.

Используйте темы для сообщения, назначения, отслеживания и разрешения проблем в рамках проекта. Вы можете увидеть все темы, созданные вами или назначенные вам, на боковой панели Tekla StructuresТемы BCF.

На вкладке Trimble Connect ленты нажмите Темы BCF.

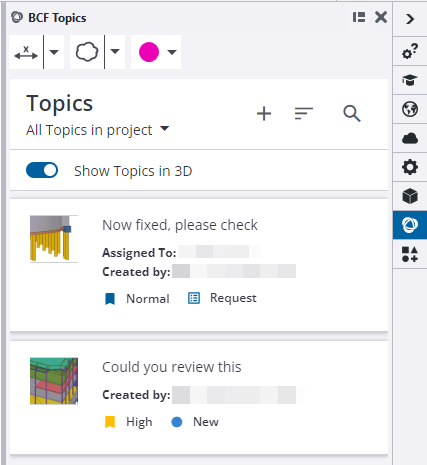

Раскроется боковая панель Темы BCF, где будут все темы BCF, добавленные в проект Trimble Connect.
Чтобы создать новую тему BCF, нажмите кнопку с плюсом .

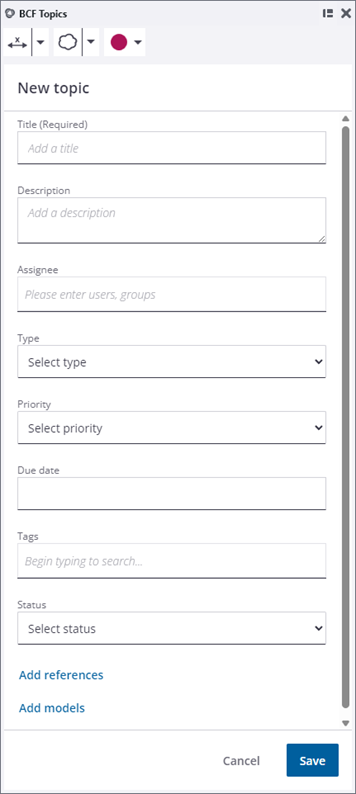

Откроется страница Новая тема.
Заполните поля.

Поле Заголовок обязательно для заполнения.
Назначьте тему пользователю или группе пользователей.

По умолчанию темы BCF публикуются для всех участников проекта, однако можно выбрать пользователя или группу пользователей и назначить им тему BCF с указанием срока, к которому она должна быть разрешена.
Используйте команду Добавить ссылки, чтобы добавлять документы или ссылки.

К одной теме можно добавить несколько документов или ссылок. Например, вы можете добавить PDF-файл.
1. Нажмите Добавить ссылки.
2. На странице Добавить ссылки выберите тип ссылки, которую нужно добавить.
  - : выберите нужный файл-ссылку из списка файлов проекта.
    Прикрепленные к проекту файлы всегда указывают на последнюю версию файла, хранящегося в проекте Trimble Connect.
  - : выберите нужный новый файл-ссылку для добавления.
  - : добавьте отображаемый текст для нужной ссылки и URL-адрес.
3. Нажмите Добавить ссылки.
4. Чтобы добавить или удалить файлы-ссылки:
  - Чтобы добавить дополнительные файлы-ссылки, нажмите для перехода на страницу Добавить ссылки.
  - Чтобы удалить файл-ссылку, нажмите рядом с файлом.
  После создания темы BCF работать со ссылками также можно на странице Ссылки.
Используйте команду Добавить модели, чтобы при необходимости добавлять файлы модели.

Чтобы разрешить процесс совместной работы с использованием тем BCF, необходимо загрузить модель в проект Trimble Connect. Желательно загрузить модель в виде файла .tekla. Если вы уже загрузили файл .tekla в связанный проект Trimble Connect, вам не нужно использовать команду Добавить модели.

Если вы используете файл .ifc или .trb вместо файла .tekla, используйте команду Добавить модели, чтобы выбрать файл с объектами, связанными с темой BCF, которую вы создаете в Tekla Structures.

Обратите внимание, что при использовании файла .ifc или .trb необходимо вручную связать каждую тему BCF с файлом .ifc или .trb при создании тем BCF в Tekla Structures. Темы BCF можно связывать с несколькими файлами .ifc или .trb одновременно.

В Trimble Connect связь осуществляется автоматически, поэтому команда Добавить модели недоступна в Trimble Connect. При создании тем BCF в Trimble Connect Trimble Connect знает, какие модели отображаются в виде, и сохраняет эту информацию в темах BCF. Такие темы BCF будут правильно работать в Tekla Structures.
1. Нажмите Добавить модели.
2. На странице Добавить модели выберите тип файла модели, который нужно добавить.
  - : выберите нужный файл модели из списка файлов проекта.
  - : выберите нужный новый файл модели для добавления.
3. Нажмите Добавить модели.
4. Чтобы добавить или удалить файлы модели:
  - Чтобы добавить дополнительные файлы модели, нажмите для открытия страницы Добавление моделей.
  - Чтобы удалить файл модели, нажмите рядом с файлом.
  После создания темы BCF работать с моделями также можно на странице Модели.
Нажмите Сохранить.

Вид автоматически добавляется в каждую новую тему.

Сохраненная тема BCF сразу же синхронизируется с Trimble Connect.

Затем вы, например, можете добавить комментарии и виды с графическими пометками и измерениями.

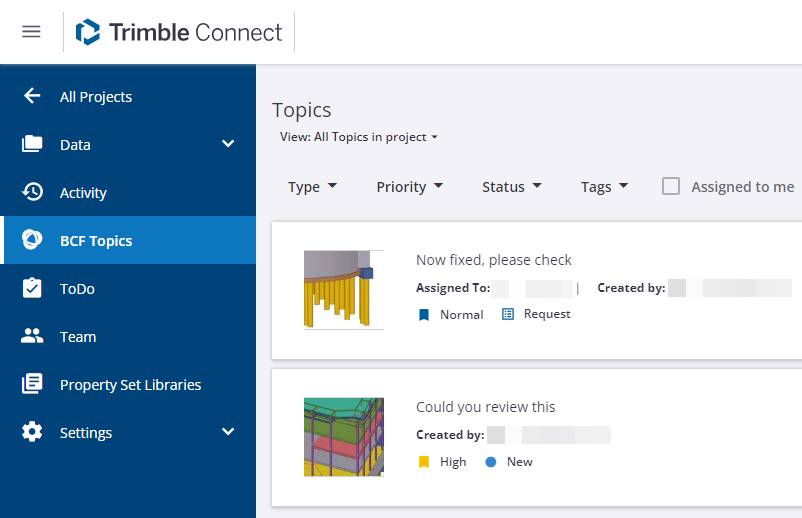

В Trimble Connect темы BCF отображаются на странице Темы BCF связанного проекта.

Если нужно дополнительно редактировать тему BCF Tekla Structures:


Задача	Что нужно сделать
Определить, какие темы отображаются на странице Темы на боковой панели Темы BCF	На боковой панели Темы BCF нажмите стрелку на пункте Темы и выберите параметр. По умолчанию используется параметр Активные темы.
Отсортировать темы	В верхней части боковой панели Темы BCF нажмите и выберите вариант сортировки. Порядок сортировки по умолчанию — по дате создания.
Отредактировать тему	Можно редактировать темы, которые вы создали или которые были вам назначены. На боковой панели Темы BCF выберите тему BCF, которую нужно отредактировать. Эта тема откроется на отдельной странице. Нажмите Изменить . Откорректируйте информацию в теме BCF. Чтобы сохранить изменения, нажмите кнопку Сохранить.
Назначить тему	Можно назначать темы, которые вы создали или которые были вам назначены. На боковой панели Темы BCF выберите тему BCF, которую нужно кому-либо назначить. Эта тема откроется на отдельной странице. Нажмите Изменить . В поле Кому назначено введите имена пользователей или групп пользователей. В поле Кому назначено может быть указано несколько пользователей или групп пользователей. Чтобы сохранить изменения, нажмите кнопку Сохранить.
Удаление темы	Удалять можно только созданные вами темы. Удаление тем из проекта нельзя отменить. Тема будет удалена у всех, кому она назначена. Удаляются также все данные. На боковой панели Темы BCF выберите тему BCF, которую нужно удалить. Нажмите Удалить . Нажмите Удалить.

Создание измерений и пометок

Вы можете создавать измерения и пометки в темах BCF, а также показывать эти измерения и пометки в Tekla Structures и Trimble Connect. Чтобы добавить измерения и пометки в текущую модель, используйте инструмент для работы с измерениями и пометками на боковой панели Темы BCF.

Пометки и измерения сохраняются на виде. Вы не можете добавить их отдельно на уже существующий вид.

Вы не можете редактировать вставленные измерения или пометки в Tekla Structures. Вы можете отредактировать их в Trimble Connect и перенести в Tekla Structures, создав новый вид.


Формат	Порядок использования
Выберите тип измерения, которое хотите создать.	Отобразите расстояния между двумя точками. В модели укажите начальную точку для измерения. Укажите вторую точку. Укажите точку, где вы хотите поместить результат измерения.
	Отобразите координаты одной точки. В модели укажите точку, координаты которой хотите отобразить.
	Отобразите значение угла между двумя точками. В модели выберите точку вершины угла. Укажите первую сторону угла. Укажите вторую сторону угла.
Выберите тип пометки, которую хотите создать.	Добавьте пометку-облако. В модели укажите центральную точку облака. Укажите вторую точку. Выбор второй точки определяет размер пометки-облака.
	Добавьте пометку-стрелку. В модели выберите точку для острия стрелки. Это будет начальная точка линии. Укажите вторую точку. Это будет конечная точка линии.
	Добавьте пометку линии. В модели укажите начальную точку линии. Укажите конечную точку линии.
	Добавьте текстовую пометку. Текстовая пометка состоит из текста и линии выноски. Вы не можете редактировать текст, вставленный в модель. Введите текст в поле под графическими инструментами. В модели укажите начальную точку линии выноски текста. Выберите точку, где требуется поместить текст.
	Начертите произвольную пометку. В модели укажите точку, с которой вы хотите начать рисовать. Перемещайте курсор, чтобы рисовать. Для завершения щелкните левой кнопкой мыши.
	Выберите цвет для измерений и пометок. Помимо предустановленного набора цветов, можно использовать пользовательские цвета: Нажмите с плюсом , чтобы открыть инструмент выбора цвета. Определите подходящий цвет. Используйте ползунок выбора цвета слева, чтобы перейти к нужному цвету. Ползунок прозрачности находится внизу. Затем выберите желаемый оттенок с помощью инструмента выбора цвета. Нажмите Сохранить, чтобы сохранить цвет в списке пользовательских цветов. Пользовательские цвета остаются в списке цветов даже при повторном открытии модели.
Удалите все пометки из модели.	Нажмите удаления внизу списка инструментов измерения или инструментов для работы с пометками, чтобы удалить из модели все измерения или пометки. Удалить отдельные измерения или пометки невозможно.

Добавление видов

На боковой панели Темы BCF выберите тему BCF, в которую хотите добавить виды.
Нажмите Виды, чтобы открыть страницу видов.

Вы увидите виды, которые были добавлены в тему. В теме может быть несколько видов.
Чтобы добавить новый вид, нажмите .

Новый вид добавлен в тему. Вид берется из видимого вида модели.
Чтобы удалить вид, нажмите в нижнем углу выбранного вида. Нажмите Предварительный просмотр > Удалить».

Удаление видов — необратимое действие.

Обратите внимание на следующее:

Если вы работаете с моделями, отправленными из Tekla Structures как файлы .tekla, при загрузке и сохранении видов тем в Tekla Structures включена информация о выбранных и скрытых объектах.
Если вы работаете с опорными моделями IFC в Tekla Structures и загружаете виды тем, созданные в Trimble Connect, в них включена информация о выбранных и скрытых объектах.
Если вы работаете с файлами IFC, которые были вставлены в Tekla Structures в качестве моделей-наложений, при загрузке видов тем, созданных в Trimble Connect, в них включена информация о выбранных и скрытых объектах.
Для тем BCF, созданных в сторонних приложениях, при загрузке видов в Tekla Structures на виде модели отображаются выбранные и скрытые объекты.

Добавление комментариев

На боковой панели Темы BCF выберите тему BCF, в которую хотите добавить комментарии.
Нажмите Комментарии, чтобы открыть страницу комментариев.

Комментарии, созданные разными участниками проекта, приводятся в ветке, где показываются авторы и время создания комментариев.
Чтобы добавить новый комментарий, нажмите Добавить комментарий.
Введите любые комментарии. Также можно добавить вложения или изображение.
- Нажмите , чтобы добавить вложения. Вложения могут быть файлами проекта или локальными файлами.
- Нажмите , чтобы добавить изображение текущего вида модели.
Нажмите Комментарий.
Чтобы изменить или удалить комментарий, выберите его и нажмите Изменить или Удалить > Удалить.

Удаление комментариев необратимо.

Добавление маркеров

Точное местоположение темы в виде модели можно указать маркером с помощью координат X, Y и Z.

В каждую тему можно добавить только один маркер. Однако в модели будут отображаться все содержащиеся в ней маркеры.

На боковой панели Темы BCF выберите тему BCF, в которую хотите добавить маркеры.
Нажмите Модели, чтобы открыть страницу моделей.
Чтобы добавить маркер, нажмите Добавить маркер и выберите точку в модели, куда будет добавлен маркер.

Точные координаты указанной точки будут добавлены в маркер.
Чтобы удалить маркер, нажмите рядом с координатами маркера и выберите Удалить.

Связывание объектов модели

Если тема связана с конкретными объектами модели, объекты можно связать с темами. Идентификаторы объектов модели сохраняются в данных темы как ссылки.

Связанные объекты можно просматривать как в Trimble Connect, так и в Tekla Structures с помощью файлов .tekla и .ifc, а также моделей-наложений.

Обратите внимание, что темы BCF пока не поддерживаются в средстве 2D-просмотра Trimble Connect.

На боковой панели Темы BCF выберите тему BCF, в которую хотите добавить объекты модели.
Нажмите Модели, чтобы открыть страницу моделей.
Чтобы связать выбранные объекты модели с темой, выберите объекты в модели и нажмите Создать ссылку на выбранное.

Объекты связаны с темой. Общее число связанных объектов можно увидеть в заголовке раздела Связанные объекты модели.
Для просмотра связанных объектов модели нажмите Просмотр объектов модели.

Объекты выделяются в виде модели.
Чтобы удалить из темы какие-либо из связанных объектов модели, выберите объекты в модели и нажмите Удалить ссылку на выбранное.
Чтобы удалить из темы все связанные объекты модели, нажмите и выберите Удалить ссылки на все.

Обратите внимание на следующее:

При работе с опорными моделями IFC в Tekla Structures выделяются связанные с темами BCF объекты, которые были созданы в Trimble Connect.
При работе с файлами IFC, которые были вставлены в Tekla Structures в качестве моделей-наложений, выделяются связанные с темами BCF объекты, созданные в Trimble Connect.

Экспорт тем BCF

Вы можете экспортировать темы BCF как файлы .bcf или в формате .pdf.

Обратите внимание, что файлы BCF содержат только данные тем. Часто темы ссылаются на модели через 3D-виды. Модели необходимо экспортировать отдельно, поскольку файлы моделей не включаются в файлы BCF.

На боковой панели Темы BCF выберите тему BCF, которую нужно экспортировать.
Нажмите в верхней строке темы и выберите Экспорт.

Откроется страница Экспорт тем BCF.
Введите имя и выберите формат файла для экспорта, а также укажите, какие данные будут включения в экспорт.

Выбор опорных документов включает в экспорт не сами документы, а ссылки на исходные документы в проекте Trimble Connect.

Когда экспорт готов, он отображается в разделе Экспорт тем на боковой панели Темы BCF.
Чтобы скачать экспортированные файлы, нажмите Смотреть историю экспорта.

Экспортированные файлы доступны для скачивания в течение 31 дня после завершения задания экспорта. По истечении срока кнопка скачивания перестает работать, а исходный файл экспорта становится недоступным в истории экспорта.

Изменение языка на боковой панели Темы BCF

При необходимости вы можете изменить язык боковой панели Темы BCF. Обратите внимание, что изменение языка Tekla Structures не влияет на язык боковой панели Темы BCF.

В Trimble Connect перейдите в свой профиль Trimble Connect.
В настройках языка выберите язык из списка.

Этот язык будет использоваться для Trimble Connect и боковой панели Темы BCF в Tekla Structures.
Нажмите Сохранить.
Закройте и снова откройте модель Tekla Structures, чтобы изменения вступили в силу.
