Создание групп в Диспетчере разбивок

В инструменте Диспетчер разбивок можно создавать группы для систематизации точек, линий и дуг разбивки.

Базовые точки в Диспетчере разбивок

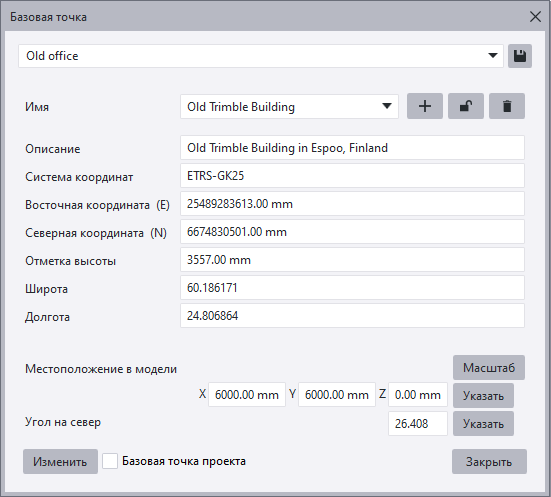

В диалоговом окне Диспетчер разбивок можно использовать базовые точки, чтобы задать местоположение точек компоновки. Можно использовать базовые точки, уже имеющиеся в модели, а также определить новые базовые точки в меню Файл > Свойства проекта > Базовые точки. Диспетчер разбивок использует координаты Местоположение в модели, определенные для базовых точек, а также координаты Восточная координата, Северная координата и Отметка высоты.

Если вы добавляете, изменяете или удаляете базовые точки в меню Файл > Свойства проекта > Базовые точки, убедитесь, что данные базовых точек в инструменте Диспетчер разбивок соответствуют текущему моменту.

Добавленные базовые точки отображаются в списке Локальная система координат группы для групп в диалоговом окне Диспетчер разбивок.
Если удалить базовую точку, связанную с группой в диалоговом окне Диспетчер разбивок, Tekla Structures создает эту базовую точку заново, чтобы ее по-прежнему можно было использовать в диалоговом окне Диспетчер разбивок.
Если вы изменяете базовую точку, которая используется в диалоговом окне Диспетчер разбивок, Tekla Structures выводит сообщение о том, что базовая точка используется в диалоговом окне Диспетчер разбивок. Можно использовать измененные координаты в диалоговом окне Диспетчер разбивок либо указать, что вы не хотите их использовать. В последнем случае координаты одной и той же базовой точки в Tekla Structures и в диалоговом окне Диспетчер разбивок будут разными.

Если вы открываете существующую модель в версии Tekla Structures, в которой Диспетчер разбивок поддерживает функциональность базовых точек, Диспетчер разбивок создает базовые точки на основании локальных систем координат групп, не находящихся в начале координат модели [(0,0,0) без поворота]. Созданные базовые точки добавляются в группы в диалоговом окне Диспетчер разбивок и отображаются в списке Локальная система координат группы. Базовые точки также отображаются в списке базовых точек на Файл > Свойства проекта > Базовые точки. В тексте описания в диалоговом окне Базовая точка указано, что базовая точка была создана с помощью инструмента Диспетчер разбивок.

Задание системы координат по умолчанию для групп

Можно определить базовую точку по умолчанию для задания системы координат, используемой по умолчанию для всех новых создаваемых групп Диспетчер разбивок. В инструменте Диспетчер разбивок можно использовать группы для систематизации точек, линий и дуг разбивки.

На вкладке Управление выберите Диспетчер разбивок.
В диалоговом окне Диспетчер разбивок выберите Группа объектов диспетчера разбивок, чтобы отобразить список доступных систем Локальная система координат группы для новых групп.
Выберите в списке базовую точку, которую вы хотите использовать, начало координат модели или текущую рабочую плоскость.

В списке присутствуют базовые токи, которые были определены в модели. Если вы добавляли новые базовые точки в модель после открытия инструмента Диспетчер разбивок, убедитесь, что они присутствуют в списке.

Систему координат по умолчанию группы можно изменить в любой момент, выбрав другой вариант из списка. Обратите внимание, что система координат по умолчанию применяется только к новым группам. Существующие группы не изменяются.

Задание настроек нумерации для групп

Для всех групп в диалоговом окне Диспетчер разбивок можно задать одинаковые настройки нумерации. При изменении настроек измененные значения используются во всех группах, создаваемых после изменения. Настройки в существующих группах не изменяются.

На вкладке Управление выберите Диспетчер разбивок.
Нажмите Настройки.
В диалоговом окне Настройки нажмите кнопку Группа.
Задайте настройки нумерации.
1. В поле Префикс введите префикс.

  Можно также оставить префикс пустым, чтобы создать имена точек, линий и дуг разбивки без префикса.
2. Введите начальный номер в поле Начальный номер.
3. Введите максимальную длину номера в поле Макс. длина номера.
4. В поле Разделитель введите разделитель (дефис или пробел), который будет отделять префикс от номера.
5. В списке Заполнять начальный пробел выберите, заполняются ли нулями начальные пробелы перед номером (например, PFX 00001 или PFX 1).
Нажмите Сохранить.

Прим.:

Можно изменить настройки нумерации для каждой группы отдельно, если настройки по умолчанию для нее не подходят. Щелкните правой кнопкой мыши по группе, выберите Автоименование и задайте настройки в диалоговом окне. Чтобы восстановить настройки по умолчанию, нажмите Сброс.

Задать единицы измерения для Диспетчер разбивок

Расширенный параметр XS_IMPERIAL позволяет выбрать используемые единицы измерения в инструменте Диспетчер разбивок. Задайте для расширенного параметра значение TRUE, чтобы выбрать британские единицы измерения. В противном случае будут использоваться метрические единицы.

Изменить настройки точности расстояний для единиц измерения можно в Диспетчер разбивок Настройки разделе «Общие ».

Создание группы в Диспетчере разбивок

На вкладке Управление выберите Диспетчер разбивок.
Нажмите Новая группа .

Имеет смысл создать несколько групп, чтобы организовывать точки, линии и дуги компоновки в группы по ходу моделирования.
Введите имя группы в диалоговом окне Имя новой группы и нажмите Создать.

Максимальная длина имени группы — 79 символов.
При необходимости введите описание группы.
Выберите Локальная система координат группы.

Выбранные координаты применяются сразу же.

Если вы не хотите использовать базовую точку по умолчанию, можно выбрать какую-либо другую подходящую базовую точку, начало координат модели или текущую рабочую плоскость.
Проверьте настройки нумерации группы.

В создаваемых группах используются настройки нумерации по умолчанию, определенные в окне Диспетчер разбивок Настройки. Если вы хотите изменить настройки нумерации, щелкните группу правой кнопкой мыши и выберите Автоименование. Затем измените настройки в Автоименование диалоговом окне.

В древовидной структуре в окне Диспетчер разбивок может присутствовать группа с именем Без назначения. В группе Без назначения содержатся точки разбивки и линии разбивки, по которым нет информации о принадлежности к группе. Обычно это точки и линии, созданные в более ранней Диспетчер разбивок версии модели.

Просмотр и управление содержимым групп в Диспетчере разбивок

Можно выполнить любое из следующих действий:


Задача	Действие
Добавить объект разбивки в группу	Выполните одно из следующих действий: Выберите объект в модели, щелкните правой кнопкой мыши требуемую группу в окне Диспетчер разбивок и выберите Добавить выбранное. Дважды щелкните объект в модели и выберите группу из списка Имя группы.
Изменить порядок или группу объектов разбивки	Выберите один или несколько объектов разбивки в группе и перетащите объекты в требуемую группу. Порядок групп также можно изменять путем перетаскивания. Чтобы выбрать несколько объектов или групп, удерживайте нажатой клавишу CTRL или SHIFT.
Просмотреть координаты местоположения точек	Выбрав систему координат для группы и добавив в группу точки разбивки, вы можете просмотреть координаты этих точек Диспетчер разбивок. Выберите точку в группе, чтобы отобразить координаты точки. В поле Местоположение в модели отображается местоположение точки относительно начала координат модели. В поле Местоположение в группе отображается местоположение точки относительно локальной системы координат группы. В полях Восток, Север и Отметка высоты отображаются соответствующие координаты X, Y и Z.
Выделить точки, линии и дуги компоновки в модели	Вы можете выделить содержимое группы в модели. Выберите группу в окне Диспетчер разбивок и нажмите кнопку Автоматическое выделение. Щелкните на фоне модели, чтобы снять выделение. Также можно выделить только часть содержимого в группе. Выберите группу и, удерживая клавишу CTRL или SHIFT, выберите точки, линии и дуги, которые требуется выделить. Если вы хотите выделить содержимое всех групп в модели, выберите Группа объектов диспетчера разбивок в окне Диспетчер разбивок и нажмите кнопку Автоматическое выделение.
