Если не выбрать параметр Пространственная иерархия из Организатора в настройках экспорта в IFC, при экспорте будет использоваться иерархия экспорта IFC, определенная в пользовательских атрибутах детали. Также необходимо изменить пользовательские атрибуты детали, чтобы задать информацию об опорной нагрузке, и выбрать тип экспорта в IFC.

1. Дважды щелкните объект, например колонну, чтобы открыть свойства детали, и нажмите кнопку Пользовательские атрибуты.
2. На вкладке Конструктивная информация установите параметр Несущий элемент в значение Несущая конструкция, если требуется задать для экспортируемого объекта пользовательский атрибут LOAD_BEARING.

   Установите этот параметр в значение Нет для всех объектов, не несущих нагрузку. Несущая конструкция — значение по умолчанию.

3. Перейдите на вкладку Экспорт в IFC и в списке Тип экспорта в IFC выберите Авто или BREP:
   • При выборе варианта Авто тип твердотельного объекта Swept Solid, в который объект Tekla превращается при экспорте в IFC, будет выбираться автоматически.
   • Если выбрать тип объекта в режиме Авто не удается по той или иной причине (например, из-за деформации), автоматически происходит возврат к варианту BREP, в результате чего создается сетчатый объект IFC (менее интеллектуальный). Эти объекты представляют собой большие объемы данных, однако правильно передают геометрию.
   • При выборе варианта BREP объект IFC будет сетчатым во всех случаях.
4. Если вы собираетесь использовать иерархию экспорта на уровне деталей, определите название здания IFC и название яруса здания IFC.
5. Щелкните Изменить в диалоговом окне пользовательских атрибутов.

Прежде чем экспортировать объекты модели Tekla Structures в IFC, необходимо определить формируемые объекты IFC для экспортируемых объектов модели в свойствах объекта.

1. Дважды щелкните объект в модели, например колонну, чтобы открыть свойства детали.

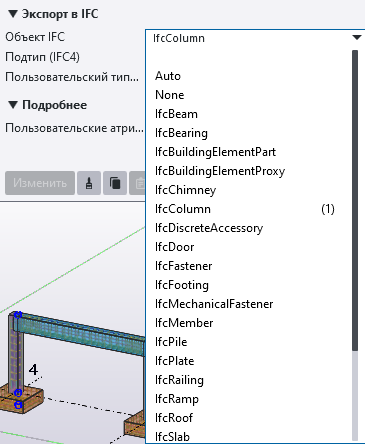

2. В разделе Экспорт в IFC на панели свойств выберите один из вариантов в списке Объект IFC, чтобы указать объект IFC, соответствующий экспортируемому объекту модели.

   Объект по умолчанию для типа объекта выбирается по умолчанию.



3. Чтобы определить объект IFC более точно, выберите подтип объекта среди предопределенных подтипов в списке Подтип (IFC4) или параметр USERDEFINED, а затем введите необходимый тип в виде произвольного текста в поле Пользовательский тип (IFC4).

   Подтип и пользовательский тип поддерживаются только при экспорте в IFC4.

   Доступные подтипы зависят от выбранного объекта IFC.

   Например, если в модели Tekla Structures имеется оригинальная сборка, можно указать, что ее тип объекта — IfcBridgePart, и выбрать подтип из предопределенных подтипов, например PIER, или выбрать USERDEFINED, а затем ввести необходимый тип в виде произвольного текста, например деталь моста.

4. Нажмите Изменить на панели свойств.

1. Выберите объекты модели для экспорта.

   Если вы хотите экспортировать все объекты модели, ничего выбирать не нужно.

2. В меню Файл выберите Экспорт > IFC.
3. Если доступны предопределенные настройки экспорта, загрузите предопределенные параметры экспорта из списка вверху и нажмите Загрузить.

   Предопределенные файлы параметров экспорта расположены в папках среды.

4. Перейдите в расположение, в котором находится Выходной файл, и замените имя outcoord на необходимое имя файла.

   По умолчанию IFC-файлы экспортируются в папку \IFC внутри папки текущей модели. Длина пути к файлу не может превышать 247 символов. Вводить расширение имени файла не нужно; оно будет добавлено автоматически в соответствии с форматом, выбранным в списке Формат файла.

5. Задайте настройки экспорта:

   Параметр	Описание
   Вкладка Параметры
   Формат файла	Возможные варианты — IFC, IFC XML, сжатый IFC и сжатый IFC XML.
   Тип экспорта	Выберите нужный тип экспорта. Геометрия поверхности: Если модель используется только для целей просмотра или в качестве опорной модели, следует выбирать тип экспорта Геометрия поверхности. Геометрия поверхности — идеальный вариант, когда требуется просматривать модель, но не дорабатывать или редактировать ее: Арматурные стержни экспортируются как объекты BREP. Экспорт не поддерживает CSG (конструктивную твердотельную геометрию). Криволинейные элементы экспортируются как объекты BREP. Болты экспортируются как объекты BREP. Coordination View 2.0: По умолчанию следует использовать сертифицированный формат Coordination View 2.0. Рекомендуем использовать этот тип экспорта в случаях, когда геометрию планируется редактировать в приложении-получателе: Арматурные стержни экспортируются как тела выдавливания. Для представления вырезов и пустот используется CSG (конструктивная твердотельная геометрия). Криволинейные элементы экспортируются как тела выдавливания. Болты экспортируются как объекты BREP. Вид для изготовителя металлоконструкций: Этот тип экспорта предназначен для технологических процессов изготовления и производственной документации. Вид для изготовителя металлоконструкций рекомендуется использовать при экспорте подробной информации о стальных объектах для изготовления металлоконструкций. Экспортируется представление сборок и соответствующие наборы свойств. Болтовые отверстия экспортируются как пустоты. Файл конфигурации вида для изготовителя металлоконструкций (наборы свойств) (IfcPropertySetConfigurations_AISC.xml) входит в комплект установки по умолчанию. Coordination View 1.0: Этот тип экспорта предназначен для ситуаций, когда требуется экспортировать проемы как отдельные объекты. Если требуется, чтобы пустоты и проемы были представлены элементами-проемами, рекомендуем использовать не Coordination View 2.0, а Coordination View 1.0: Арматурные стержни экспортируются как тела выдавливания. Пустоты и проемы экспортируются как элементы-проемы (ifcOpeningElements). Криволинейные элементы экспортируются как тела выдавливания. Болты экспортируются как объекты BREP.
   Наборы свойств	Выбор набора свойств по умолчанию меняется, когда меняется Тип экспорта. Чтобы использовать набор свойств по умолчанию из вашей среды, выберите набор свойств из списка Наборы свойств. Чтобы изменить существующий набор свойств, выберите набор свойств из списка и нажмите кнопку Изменить. Чтобы определить новый набор свойств, выберите <новый> и нажмите Изменить.
   Экспорт	Выберите Выбранные объекты или Все объекты. Если выбрать вариант Выбранные объекты, необходимо выбрать объекты в модели.
   Местоположение по	Начало координат модели: модель экспортируется относительно точки 0,0,0. Рабочая плоскость: Отметка высоты модели экспортируется относительно системы координат текущей рабочей плоскости. Базовая точка: <имя базовой точки>: модель экспортируется относительно базовой точки с использованием значений координат Восточная координата, Северная координата, Отметка высоты, Угол на север, Широта и Долгота из определения базовой точки. Значения широты и долготы базовой точки экспортируются с точностью до микросекунд. Обратите внимание, если базовая точка не определена, она не отображается в списке.
   Вкладка Дополнительно
   Типы объектов	Выберите типы объектов, которые требуется экспортировать. Возможные значения: Сборки Болты Сварные швы Захватки бетонирования: Выберите этот параметр, чтобы экспортировать вместо монолитных бетонных деталей захватки бетонирования. Обратите внимание, что при экспорте в IFC2x3 экспорт единиц бетонирования не поддерживается. Сетка Арматурные стержни Поверхности и обработка поверхности Промежутки При выборе типа Сборки можно исключить сборки, состоящие из отдельной детали, установив флажок Исключить сборки из одной детали в области Прочее. Обратите внимание на следующее: Из экспортируемой модели IFC опускаются фаски кромок. Это повышает совместимость с системами проектирования предприятий. Если требуется геометрия с фасками кромок, можно отдельно установить для соответствующих объектов тип экспорта в IFC «BREP» в диалоговом окне пользовательских атрибутов объекта на вкладке Экспорт в IFC. Экспорт выбранного не выполняется, если выбраны определенные типы объектов. Например, если выбрана бетонная деталь и установлен флажок Арматурные стержни, будут экспортированы все арматурные стержни в ней. Невозможно выбрать, какую арматурные стержни экспортировать вместе с деталью. Для решения этой проблемы необходимо создать два файла экспорта в IFC: только с бетонными деталями и только с выбранными арматурами. Для экспорта захваток бетонирования используется переключатель выбора Выбрать компоненты, Выбрать объекты в компонентах или Выбрать объекты в сборках. Не используйте переключатель выбора Выбрать сборки, поскольку он пытается экспортировать единицы бетонирования, которые не поддерживаются при экспорте в IFC2X3.
   Прочее	Если флажок Имена слоев как имена деталей установлен, имена деталей, например COLUMN или BEAM, используются в качестве имен слоев для экспортированных объектов. Если этот параметр не выбран, то именем слоя будет номер стадии объекта, за которым следует имя стадии. Чтобы использовать предопределенный пользовательский атрибут в качестве имени слоя, определите пользовательский атрибут для расширенного параметра XS_IFC_EXPORT_OBJECT_LAYER_FROM_UDA. Этот параметр недоступен с параметром Вид для изготовителя металлоконструкций. Экспортировать плоские широкие балки как пластины: плоские и широкие балки как пластины экспортируются как пластины. Установите этот флажок, если в модели есть пластины, смоделированные как балки или колонны с плоскими профилями. Например, в некоторых системных компонентах вместо пластин используются балки или колонны. Пространственная иерархия из Организатора при экспорте основывается на пространственной иерархии (здание-площадка-секция-этажи), созданной в диалоговом окне Организатор. Выполните следующие действия: Выберите Пространственная иерархия из Организатора. Создайте иерархию проекта в окне Организатор. В окне Организатор щелкните проект правой кнопкой мыши и выберите Использовать для отчетов. Перед экспортом в IFC синхронизируйте или запишите данные инструмента Организатор в модель Tekla Structures, щелкнув проект в окне Организатор правой кнопкой мыши и выбрав Записать в модель для отчетов. Если флажок Пространственная иерархия из Организатора не установлен, при экспорте используется иерархия IFC, заданная в пользовательских атрибутах детали. Если пользовательские атрибуты детали не заданы, используются пользовательские атрибуты свойств проекта. При экспорте сборок устанавливайте флажок Исключить сборки из одной детали. Флажок Использовать цвета текущего вида позволяет экспортировать объекты с использованием цветов, заданных в представлении объектов, а не цветов по классам. Определенные настройки прозрачности также экспортируются. Этот параметр недоступен с параметром Вид для изготовителя металлоконструкций.

6. Если вы хотите сохранить измененные настройки экспорта в новом файле, дайте файлу настроек новое имя и нажмите Сохранить как.
   Новые настройки сохраняются в папке \attributes в папке модели.
7. Нажмите Экспорт.

Модель Tekla Structures или ее часть можно экспортировать в формате IFC4.

1. Выберите объекты модели для экспорта.

   Если требуется экспортировать все объекты модели, ничего выбирать не нужно.

2. В меню Файл выберите Экспорт > IFC4.
3. Если доступны предопределенные настройки экспорта, загрузите предопределенные параметры экспорта из списка вверху и нажмите Загрузить.
   Предопределенные файлы параметров экспорта расположены в папках среды.
4. В поле Имя файла введите имя файла без расширения.

   Расширение будет добавлено автоматически в соответствии со значением, выбранным в списке Формат. Длина не ограничена.

5. Перейдите к папке, заданной в поле Папка.

   По умолчанию IFC-файлы экспортируются в папку \IFC внутри папки текущей модели.

   Можно задать как абсолютный, так и относительный путь.

6. В списке Выбор выберите, что вы хотите экспортировать: Все объекты или Выбранные объекты.
   При выборе варианта Выбранные объекты необходимо установить флажок Пространственная иерархия из Организатора.
7. Задайте другие настройки экспорта:

   Параметр	Описание
   Местоположение по	Начало координат модели: модель экспортируется относительно точки 0,0,0. Рабочая плоскость модели экспортируется относительно системы координат текущей рабочей плоскости. Базовая точка: <имя базовой точки>: модель экспортируется относительно базовой точки с использованием значений координат Восточная координата, Северная координата, Отметка высоты, Угол на север, Широта и Долгота из определения базовой точки.
   Цвет объекта	Укажите, как требуется экспортировать объекты: с использованием цветов по классам объектов или цветов по группам объектов. При выборе цветов по группам объектов экспортируются также заданные настройки прозрачности.
   Имена слоев как	В качестве имен слоев для экспортированных объектов можно использовать стадии, имена деталей или атрибуты шаблонов. Выберите значение из списка Имя или Стадия либо введите в поле имя атрибута. Обратите внимание, что в качестве имени слоя нельзя использовать пользовательские атрибуты.
   Формат	Возможные варианты — IFC и IfcZip.
   Тип экспорта	Выберите нужный тип экспорта. Reference View (IFC4): Этот тип экспорта предназначен для использования в технологических процессах, предполагающих привязку к смоделированным объектам; экспортированные файлы можно использовать в качестве опорных файлов и просматривать в средстве просмотра. Для преобразования в оригинальные объекты тип Reference View (IFC4) не предназначен. Основное назначение Reference View (IFC4) — обеспечить возможность взаимодействия с различными программными продуктами, не предполагающими внесения изменений в геометрию. Это продукты для просмотра, составления смет, строительства, эксплуатации и другого дальнейшего анализа модели. Design Transfer View (IFC4): Этот тип экспорта предназначен для передачи смоделированных объектов специалистам других дисциплин, т. е. для импорта и дальнейшего редактирования. Для этого нужно преобразовать сущности IFC в объекты Tekla Structures, а преобразование объектов IFC можно использовать для преобразования сущностей IFC в объекты Tekla Structures Tekla Structures. Как правило, проводить такую процедуру импорта и преобразования достаточно два-три раза, а то и всего один раз. Для получения корректной модели результат может потребовать некоторой доработки. Одним из примеров является передача строительной модели (или ее части) специалистам по моделированию элементов конструкции. Вид моста (IFC4.3): Основная цель экспорта Вида моста — расширить Tekla Structures до конструкций мостов. Файлы IFC моста основываются на схеме IFC 4.3. IFC4precast view: Этот тип экспорта поддерживает передачу данных для производства сборных элементов. На данном этапе эта функциональность охватывает производство сборных стен и перекрытий, включая все необходимое армирование и закладные. Этот тип экспорта доступен только в ролях Precast (сборного железобетона). Дополнительные сведения об IFC4precast см. в статье IFC4precast.
   Экспорт базовых точек	Определите базовую точку для параметра Местоположение по, а затем выберите, какую систему использовать для организации совместной работы с другими участниками проекта. Возможные значения: IfcMapConversion: Преобразует локальную систему координат модели в глобальную. Это необходимо, когда требуется, чтобы формат IFC4 соответствовал схеме IFC4. Система координат IfcSite: Преобразует координаты в модели IFC отдельно для каждого объекта. Этот вариант можно использовать для создания файла IFC4, который можно просматривать в большинстве средств просмотра, в том числе в Trimble Connect. Такой же способ преобразования используется при экспорте в IFC2x3.
   Наборы свойств	Выбор набора свойств меняется, когда меняется Тип экспорта. Чтобы использовать набор свойств по умолчанию, выберите набор свойств из списка Наборы свойств. Чтобы изменить существующий набор свойств, выберите набор свойств из списка и нажмите кнопку . Чтобы определить новый набор свойств, выберите <новый> и нажмите .
   Экспорт монолитных объектов	Позволяет выбирать более точно, какие данные включать в экспорт монолитного объекта. Возможные варианты — Единицы или захватки бетонирования и Монолитные ЖБ элементы или детали.
   Экспортировать плоские широкие балки как пластины	Установите этот флажок, чтобы экспортировать плоские и широкие балки как пластины. Установите этот флажок, если в модели есть пластины, смоделированные как балки или колонны с плоскими профилями. Например, в некоторых системных компонентах вместо пластин используются балки или колонны.

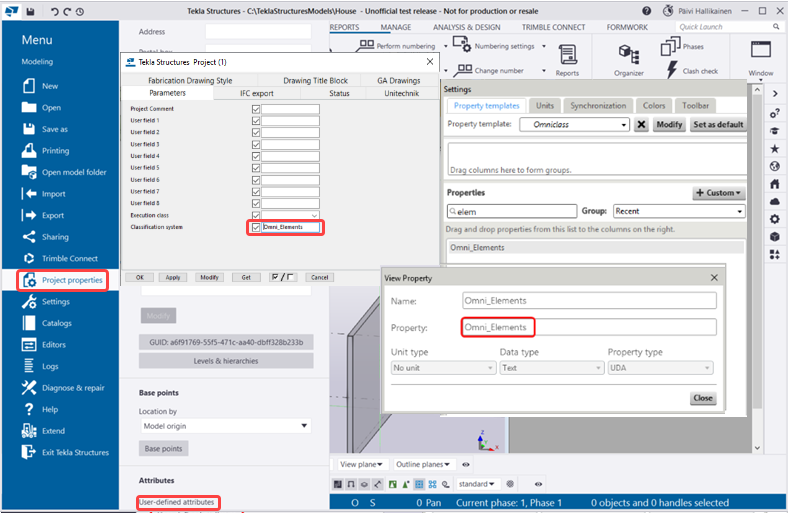

   Пространственная иерархия из Организатора	Пространственная иерархия из Организатора при экспорте основывается на пространственной иерархии (здание-площадка-секция-этажи), созданной в диалоговом окне Организатор. Выполните следующие действия: Выберите Пространственная иерархия из Организатора. Создайте иерархию проекта в окне Организатор. В окне Организатор щелкните проект правой кнопкой мыши и выберите Использовать для отчетов. Перед экспортом в IFC синхронизируйте или запишите данные инструмента Организатор в модель Tekla Structures, щелкнув проект в окне Организатор правой кнопкой мыши и выбрав Записать в модель для отчетов. Обратите внимание, что выбранные объекты экспортируются только при условии, что флажок Пространственная иерархия из Организатора установлен. Если флажок Пространственная иерархия из Организатора не установлен, при экспорте используется иерархия IFC, заданная в пользовательских атрибутах детали. Если пользовательские атрибуты детали не заданы, используются пользовательские атрибуты свойств проекта. Кроме того, обратите внимание, что при экспорте модели моста всегда используется иерархия, заданная в пользовательских атрибутах свойств проекта.
   Типы объектов	Выберите типы объектов, которые требуется экспортировать: Сборки Болты Сетки Арматурные стержни Поверхности и обработка поверхности Промежутки Из экспортируемой модели IFC опускаются фаски кромок. Это повышает совместимость с системами проектирования предприятий. Если требуется геометрия с фасками кромок, можно отдельно установить для соответствующих объектов тип экспорта в IFC «BREP» в диалоговом окне пользовательских атрибутов объекта на вкладке Экспорт в IFC. Экспорт выбранного не выполняется, если выбраны определенные типы объектов. Например, если выбрана бетонная деталь и установлен флажок Арматурные стержни, будут экспортированы все арматурные стержни в ней. Невозможно выбрать, какую арматурные стержни экспортировать вместе с деталью. Для решения этой проблемы необходимо создать два файла экспорта в IFC: только с бетонными деталями и только с выбранными арматурами.

8. Если вы хотите сохранить измененные настройки экспорта в новом файле, дайте файлу настроек новое имя и нажмите Сохранить как.
   Новые настройки сохраняются в папке \attributes в папке модели.
9. Нажмите Экспорт.
