3D PDF
Можно экспортировать текущую модель или выбранные объекты модели в PDF-файл 3D. С помощью PDF-файла 3D можно легко поделиться своей работой с другими: получателю нужна лишь программа чтения PDF-файлов, поддерживающая PDF-файлы 3D.
Когда вы открываете полученный файл PDF-файл 3D в программе чтения PDF-файлов, он выглядит точно так же, как исходная 3D-модель. Вы можете изучать модель, используя инструменты, доступные в программе чтения PDF-файлов.
Прим.:
Рекомендуется использовать Adobe Acrobat Reader, поскольку не все программы для чтения PDF-файлов поддерживают формат 3D PDF.
Экспорт модели или выбранных объектов модели в виде PDF-файла 3D
-
В режиме моделирования нажмите .

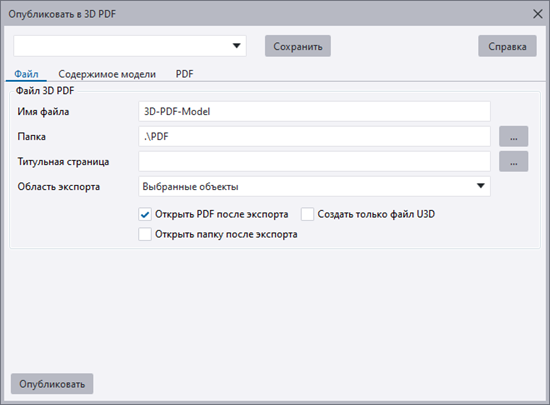

Настройки экспорта в 3D PDF
| Параметр | Описание |
|---|---|
| вкладка Файл | |
| Титульная страница | Поиск подходящей титульной страницы в формате PDF. |
| Открыть PDF после экспорта | Открытие PDF-файла 3D в программе чтения PDF-файлов после экспорта. |
| Открыть папку после экспорта | Открытие папки с экспортированными PDF-файлами 3D после экспорта. |
| Создать только файл U3D | Экспорт в виде U3D-файла. Формат Universal 3D (U3D) — это стандартный формат сжатых файлов для данных компьютерной 3D-графики. |
| Вкладка PDF | |
| Дополнительные наборы свойств | Выбор файла конфигурации набора свойств IFC для включения в экспорт. Свойства, определенные в наборах свойств, отображаются в дереве модели вместе со свойствами стандартных деталей. Наборы свойств можно определить в диалоговом окне Определения наборов свойств IFC. Чтобы отобразить дополнительные свойства в дереве модели PDF, необходимо выбрать параметр Включить атрибуты деталей. |
|
Включить крепежные детали |
Включение крепежей в экспорт. |
|
Включить армирование |
Включение армирования в экспорт. |
|
Включить сварные швы |
Включение сварных швов в экспорт. |
|
Включить сетки |
Включение сеток в экспорт |
|
Включить атрибуты деталей |

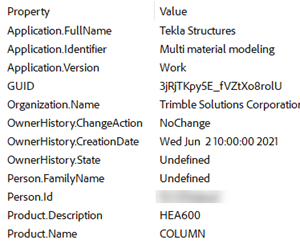

Включение свойств детали в экспорт. Если выбрать этот параметр, а потом выбрать деталь в дереве модели или в PDF-файле, свойства детали отобразятся в дереве модели.

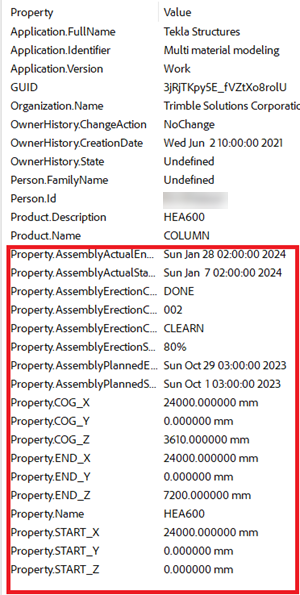

При выборе этого параметра дополнительные свойства также отображаются в дереве модели, если вы выбрали файл конфигурации набора свойств в разделе Дополнительные наборы свойств.
|
| Экспортировать как сборки | Автоматический выбор соответствующей сборки объектов для экспорта. |
| Использовать цвета текущего вида | Использование цветов вида модели в экспортированном PDF-файле 3D. |
| Древовидное представление | Выбор способа отображения содержимого модели в дереве модели: по стадиям модели (По стадии) или по объектам модели (По имени детали). |
| Точность твердых тел | Отображение твердых тел с нормальной или высокой точностью. |
| вкладка Содержимое модели | |
| Размер страницы | Выбор нужного размера страницы. |
| Ориентация страницы | Выбор желаемой ориентации страницы (Альбомная или Книжная) |
| Фон | Выбор цвета фона. |
| Определение света | Выбор нужных дополнительных световых эффектов. Возможные значения: Рисунок Ничего Белый Дневной Ночной Жесткий Основная Красный Куб CAD Прожектор |
| Режим визуализации | Выбор нужного режима визуализации. Возможные значения: Реалистично Сплошной каркас Прозрачно Прозрачный каркас Ограничивающая рамка Прозрачная ограничивающая рамка Прозрачный контур ограничивающей рамки Каркас Прозрачное представление Скрытый каркас Вершины Затененные вершины Иллюстрация Сплошной контур Затененная иллюстрация |
| Заголовок | Ввод заголовка PDF-файла. Заголовок отображается в свойствах PDF-файла. |
| Тема | Ввод темы PDF-файла. Тема отображается в свойствах PDF-файла. |
| Автор | Ввод имени автора PDF-файла. Имя автора отображается в свойствах PDF-файла. |

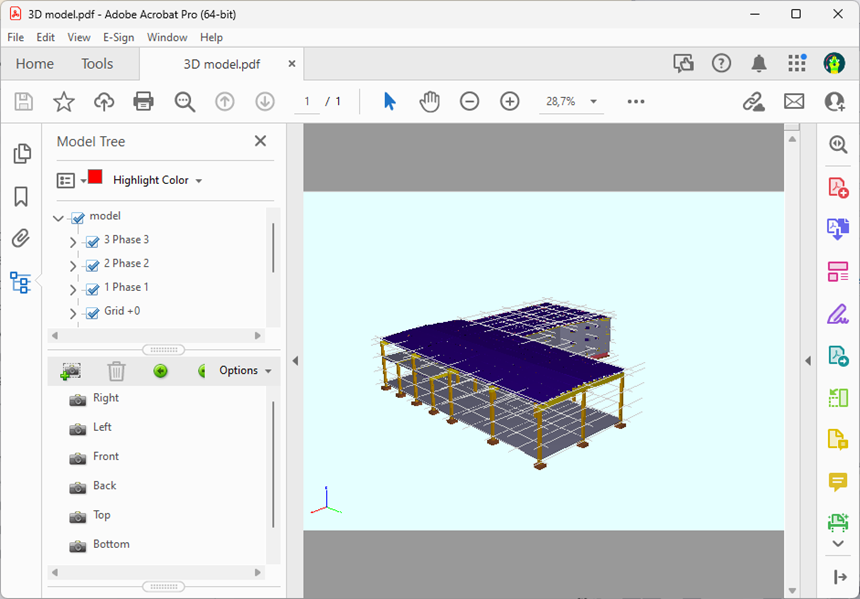

Ниже приведен пример PDF-файла 3D в Adobe Acrobat Pro. Содержимое модели указано в дереве модели по стадиям.
