Если экспорт в IFC не дает ожидаемых результатов, можно изменить определения наборов свойств в текущих файлах конфигурации набора свойств IFC.

Когда Tekla Structures экспортирует файл IFC, для экспорта наборов свойств с экспортированными объектами IFC используется файл конфигурации, выбранный вами в списке Наборы свойств. Список файлов конфигурации включает в себя предварительно определенные файлы, расположенные в папках вашей среды, и файлы, хранящиеся в папке \AdditionalPsets в текущей папке модели.

Можно также создать новый файл конфигурации набора свойств. Дополнительные сведения о создании файла конфигурации пользовательского набора свойств IFC см. в разделе Создание новых наборов свойств для экспорта в IFC.

Диалоговое окно Определения наборов свойств позволяет добавлять и изменять наборы свойств, необходимые для экспорта в IFC. Помимо изменения текущих наборов свойств, вы можете:

• изменять свойства в наборе свойств;
• добавлять наборы свойств buildingSMART;
• включать или исключать наборы свойств или свойства.

(1) Имя выбранного файла конфигурации набора свойств. В списке можно увидеть все доступные файлы конфигурации, хранящиеся в папках вашей среды, и выбрать нужный файл. Файл загружается автоматически после выбора.

Используйте кнопку Сохранить, чтобы сохранить изменения в файле конфигурации после добавления или изменения наборов свойств. Также можно дать файлу конфигурации новое имя и сохранить файл. Новые и измененные файлы конфигурации сохраняются в папке \AdditionalPsets в папке текущей модели. Также можно прочитать файлы конфигурации из следующих папок:

XS_FIRM

XS_PROJECT

XS_SYSTEM

Нажмите , чтобы очистить содержимое отображаемого файла конфигурации и создать новый файл конфигурации.

(2) Чтобы отобразить в списке только наборы свойств и свойства, которые вы выбрали, установив флажок Включить, выберите Показывать только включенные.

(3) Наборы свойств в текущем файле конфигурации. Можно перетаскивать наборы свойств вверх или вниз по списку.

(4) Поиск определенного набора свойств. Иногда список наборов свойств очень длинный, поэтому поиск может быть очень полезен, если вы хотите найти и выбрать конкретный набор свойств.

(5) Показ только наборов свойств для выбранных объектов IFC.

(6) Показ только наборов свойств для выбранных версий IFC.

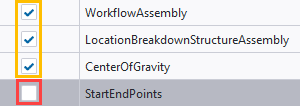

(7) Чтобы экспортировать все наборы свойств и все свойства в списке, установите флажок Включить в строке заголовка набора или раздела свойств. Чтобы экспортировать только необходимые наборы свойств и свойства для различных целей экспорта, установите флажок рядом с конкретным набором свойств или свойством.

(8) Фильтры, позволяющие дополнительно ограничить объекты для экспорта набора свойств. Например, установите фильтр, чтобы дополнительно ограничить, для каких объектов IfcBeam можно экспортировать набор свойств (только для стальных балок и т. д.).

(9) Кнопки команд для работы с наборами свойств:

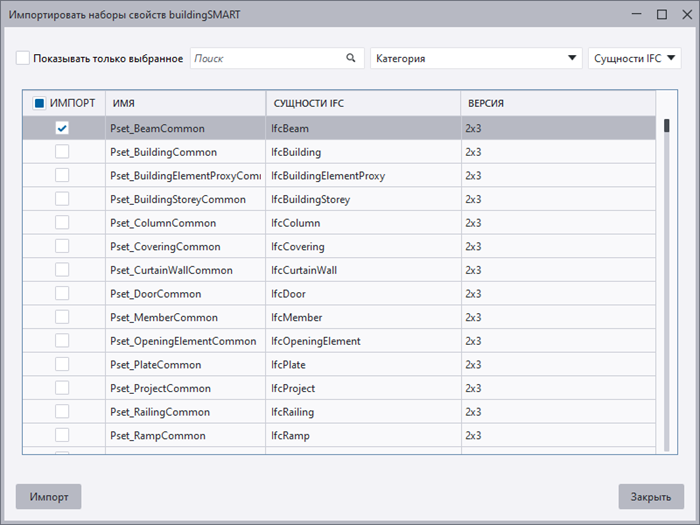

Добавить наборы свойств buildingSMART. Наборы свойств, начинающиеся с Pset_ или Qto_, представляют собой наборы свойств buildingSMART. Наборы свойств buildingSMART защищены, и вы не можете изменять объекты IFC, с которыми они экспортируются, или редактировать имена содержащихся в них свойств. Однако можно редактировать свойства в наборах свойств buildingSMART, а также включать или исключать их.

Добавить набор свойств.

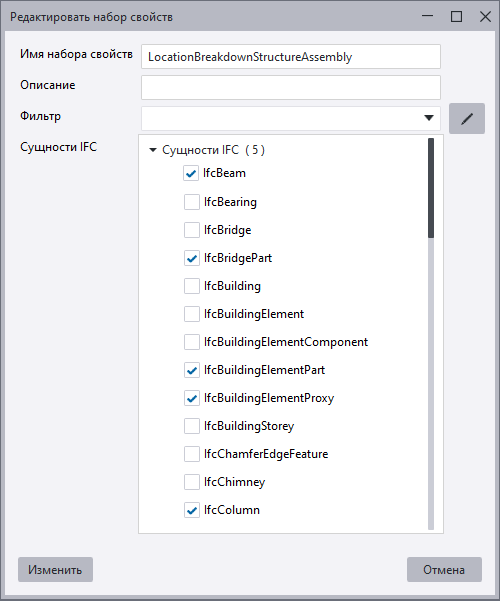

Редактировать выбранный набор свойств.

Удалить выбранный набор свойств.

Дублировать выбранный набор свойств. Затем можно изменить набор свойств так, чтобы свойства были одинаковыми, но, например, критерии фильтрации отличались.

(10) Свойства в выбранном наборе свойств. Можно перетаскивать свойства вверх или вниз по списку.

(11) Чтобы увеличить раздел свойств или набора свойств, перетащите разделитель диалогового окна вверх или вниз.

(12) Кнопки команд для работы со свойствами:

Добавить свойство в выбранный набор свойств.

Редактировать выбранное свойство.

Удалить выбранное свойство из выбранного набора свойств.
