Файлы преобразования

Файлы преобразования (.cnv) служат для сопоставления имен профилей, сдвоенных профилей и материалов Tekla Structures с именами, используемыми в других программах.

Файлы преобразования — это простые текстовые файлы, содержащие в первом столбце имя, используемое в Tekla Structures, а во втором столбце — имя, используемое в другом программном обеспечении. Столбцы разделены пробелами. В файле преобразования профилей должны быть введены все параметрические профили.

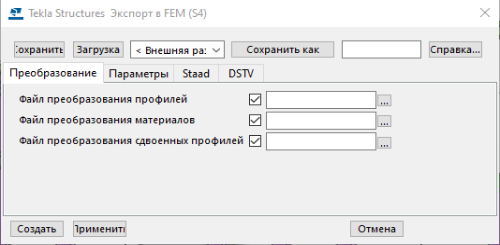

Один и тот же файл преобразования можно использовать и при импорте, и при экспорте моделей. В большинстве инструментов импорта и экспорта можно указать местоположение файлов преобразования.

Если ввести имя файла преобразования без пути, Tekla Structures будет искать этот файл в папке текущей модели. Если оставить поле пустым, Tekla Structures будет искать файл, заданный расширенным параметром XS_PROFDB (меню Файл > Настройки > Расширенные параметры > Местоположения файлов). Это происходит также в случае, если инструмент не позволяет задать путь и файл преобразования.

В стандартный комплект Tekla Structures входят несколько файлов преобразования. Кроме того, можно создавать собственные файлы преобразования. Standard файлы преобразования находятся в папке \profil внутри папки среды (...\ProgramData\Trimble\Tekla Structures\<version>\environments\). Точное местоположение зависит от используемой среды. Все файлы преобразования имеют расширение .cnv.

Обратите внимание, что эти инструкции не применяются ко всем типам экспорта и импорта. Если у инструмента есть определенные инструкции, касающиеся файлов преобразования, они включаются в инструкции по экспорту или импорту.

Создание файлов преобразования

Если файлы, входящие в комплект Tekla Structures, не отвечают вашим нуждам, можно создать собственные файлы преобразования.

Откройте существующий файл преобразования в любом стандартном текстовом редакторе.

По умолчанию файлы преобразования находятся в папке \profil внутри папки среды (...\ProgramData\Trimble\Tekla Structures\<version>\environments\). Точное местоположение зависит от используемой среды.
Сохраните файл под другим именем.

Если инструмент импорта/экспорта позволяет определить путь к файлу преобразования, файл можно сохранить где угодно. В противном случае сохраните файл в месте, заданном расширенным параметром XS_PROFDB в меню > Настройки > Расширенные параметры > Местоположения файлов «Файл».
Отредактируйте файл: введите имена профилей, распознаваемые Tekla Structures, в первом столбце, а соответствующие имена, распознаваемые другой программой, — во втором столбце.
Редактируя файл, следите за тем, чтобы:
- в нем не было пустых определений материалов (" ", пустых кавычек);
- в строках позиций профилей не было пробелов. Например, вводите «Hand_ Rail», а не «Hand Rail».
Сохраните изменения.
Note:
- Все три файла (для профилей, сдвоенных профилей и материалов) не нужны, если различия в имени профиля касаются только форматов с * X или x, потому что такие различия обычно обрабатываются автоматически. Например, если требуется импортировать UC254x254x73 как UC254*254*73, строчная «x» автоматически меняется на «X», поэтому формат файла преобразования будет следующим: UC254*254*73 254X254X73.
- Если при импорте модели возникают проблемы, проверьте возможные сообщения об ошибках Tekla Structures в файле журнала, и проверьте файлы преобразования.

Пример

Ниже приведен пример файла преобразования SDNF:

SDNF

! Profile name conversion Tekla Structures -> SDNF

! If Converted-name does not exist, it will be the same

! as Tekla Structures-name.

! Tekla Structures-name Converted-name

H100*50*5*7 H100X50

H100*100*6*8 H100X100

H125*60*6*8 H125X60

H125*125*6.5*9 H125X125

H148*100*6*9 H148X100

H150*75*5*7 H150X75

H150*150*7*10 H150X150

H175*90*5*8 H175X90

H194*150*6*9 H194X150

H198*99*4.5*7 H198X99

H200*100*5.5*8 H200X100

H200*200*8*12 H200X200

H200*204*12*12 H200X204

Ниже приведен сначала пример неверного файла преобразования, а затем исправленного файла (ошибки выделены):

00100782 4 0 2 "brace" "Tread 4" 1 "TREAD4.5" "" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

00100782 4 0 2 "brace" "Tread_4" 1 "TREAD4.5" "A36" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

Файлы преобразования сдвоенных профилей

В Tekla Structures входят отдельные файлы преобразования для сдвоенных профилей, причем программа считывает файл преобразования сдвоенных профилей до файла преобразования обычных профилей, поэтому в импорт необходимо включать профили из исходной модели.

Файл преобразования сдвоенных профилей — это текстовый файл, содержащий префикс профиля (только символы) и расстояние между профилями (в миллиметрах), разделенные пробелом. Tekla Structures преобразует все профили с указанным префиксом в сдвоенные профили.

Файл преобразования сдвоенных профилей может иметь имя twin_profiles.cnv и содержать такие строки, как приведенная ниже:

DL 20

Расстояние между профилями будет одинаковым для всех профилей с одним и тем же префиксом профиля. Например, профили с префиксом DL всегда будут иметь одинаковое расстояние. Если требуется, чтобы значения расстояния были разными, необходимо использовать разные префиксы профилей.

Чтобы профиль DL преобразовывался в L-профиль, нужно также добавить сдвоенный профиль в файл преобразования профилей:

L200*20 DL200/20-20

Ограничения

Преобразование сдвоенных профилей не применяется к профилям, которые начинаются с цифры. Это значит, что нельзя указывать двойные угловые профили как 2L. Вместо этого в качестве префикса для сдвоенного профиля следует использовать «DL», например: DL200/20-20.
Преобразование сдвоенных профилей не работает для импорта FEM. Рекомендуется, чтобы каждый угловой профиль был смоделирован отдельно, а не в виде сдвоенных профилей, поскольку SP3D не контролирует зазоры между элементами так, как Tekla Structures, и при преобразовании и сопоставлении возникают различные затруднения. Легче преобразовывать элементы, смоделированные в виде двух элементов.
