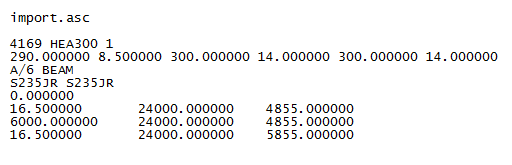

Строка 1

4169 HEA300 1 = идентификатор типа профиля

• ID 4169: уникальный идентификатор (целое число).

• PROFILE HEA300: имя профиля (строка).

• TYPE 1: тип профиля (целое число).

Доступные типы профилей:

0 = произвольное поперечное сечение (может использоваться для особых профилей, которых нет в базе данных)

1 = двутавровые профили

2 = сварные полые профили (HK, HQ)

3 = швеллеры

4 = уголковые профили

5 = круглые стержни

6 = круглые трубы

7 = полые профили прямоугольного сечения (RHS, P)

8 = тавровые профили

9 = прямоугольные стержни (FL, PL)

10 = зетовые профили

11 = C-профили

12 = омега-профили

13 = сигма-профили

14 = рельсовый профиль

16 = арматурные стержни (DH)

Строка 2

Содержимое строки 2 зависит от профиля детали.

• Многоугольные пластины:

  N_POINTS COORDINATES

  N_POINTS: для профилей типа 0.

  COORDINATES: количество угловых точек (целое число).

  X- и Y-координаты углов пластины (число с плавающей запятой). Направление поворота — по часовой стрелке. Координаты соответствуют глобальной системе координат. Z-координаты берутся по центральной линии в направлении толщины пластины.

  Обратите внимание, что строка 2 может делиться на несколько строк в файле.

• Профили:

  Для профилей типов 1-16 эта строка включает физические размеры поперечного сечения.

  HEIGHT S W1 T1 W2 T2: 290.000000 8.500000 300.000000 14.000000 300.000000 14.000000

  • HEIGHT 290.000000: высота поперечного сечения.

  • S 8.500000: толщина стенки.

  • W1 300.000000: ширина верхней полки.

  • T1 14.000000: толщина верхней полки.

  • W2 300.000000: ширина нижней полки.

  • T2 14.000000: толщина нижней полки.

Строка 3

A/6 BEAM = имя метки

• MARK A/6: позиционная метка детали (строка).

• NAME BEAM: имя детали (строка).

Строка 4

S235JR S235JR = материал

Материал детали (строка).

Строка 5

0.000000 = поворот

Угол поворота (в градусах) вокруг локальной оси X балки.

Строка 6

16.500000 24000.000000 4855.000000 = X1 Y1 Z1

Координаты начальной точки балки. Z-координаты — это координаты центральной линии.

Строка 7

6000.000000 24000.000000 4855.000000 = X2 Y2 Z2

Координаты конечной точки балки. Z-координаты — это координаты центральной линии.

Строка 8

16.500000 24000.000000 5855.000000 = X3 Y3 Z3

Вектор направления, указывающий направление локальной оси Z.
