Свойства видов на чертежах

В свойствах вида чертежа можно просмотреть и изменить свойства вида.

Здесь описаны все свойства видов чертежа. Свойства вида, отображаемые на панели свойств чертежа, отличаются от свойств видов в диалоговых окнах свойств чертежа или на ленте чертежа и могут называться иначе.

Свойства вида на панели свойств

С помощью свойств вида на панели свойств можно быстро менять свойства видов, выбранные на открытом или создаваемом чертеже, с помощью команд на вкладке Виды. Кроме того, здесь можно, например, загрузить предустановленные свойства вида.

Чтобы открыть свойства вида чертежа на панели свойств чертежа, выполните следующие действия.

На открытом чертеже щелкните рамку вида чертежа. Если панель свойств чертежа не открыта, дважды щелкните рамку вида. При двойном щелчке по рамке открывается также диалоговое окно свойств вида, в котором доступны дополнительные свойства.
В списке объектов панели свойств чертежа выберите Вид.

Ниже описаны все свойства видов, доступные на панели свойств чертежа.

Дополнительные сведения о свойствах чертежа на разных уровнях см. в разделе Уровни настройки и изменения свойств чертежей.


Параметр	Описание
Сохранение, загрузка и поиск свойств на панели свойств	Чтобы загрузить существующие свойства, выберите свойства из списка. Чтобы сохранить измененные свойства, нажмите кнопку . Можно также сохранить свойства под другим именем. Чтобы выполнить поиск надлежащим образом, начните вводить имя свойства.
Размер и размещение
Масштаб	Задайте масштаб вида.
Размер	Подогнать по деталям: Tekla Structures умещает содержимое вида внутри рамки вида на чертеже, не оставляя ненужного свободного пространства. Определить как расстояния: Глубина вниз/глубина вверх определяет размеры вида по его осям X и Y. мин. значение по X / макс. значение по X и мин. значение по Y / макс. значение по Y определяют глубину вида относительно и перпендикулярно плоскости вида.
Расширение вида под соседние детали	Введите значение, на которое требуется расширить вид, чтобы стали видны соседние детали. Дополнительные сведения см. в разделе Отображение соседних деталей на чертежах.
Отраженный вид	Включите отображение несущих конструкций, таких как колонны и балки нижнего этажа. При выборе этого варианта конструкции отображаются непрерывной линией, а если он не выбран, то штриховой линией.
Поворот вокруг оси X или Y	Изменение угла вида в трехмерных видах. Введите значения углов в направлениях Y и X. Поворот на виде чертежа осуществляется вокруг локальной оси. Значение 0,0 для обоих углов означает вид спереди.
Положение	Задайте режим размещения вида чертежа: Фиксированная: при обновлении чертежа виды остаются на том же месте. Произвольно: Tekla Structures подбирает подходящее место для видов при каждом обновлении чертежа. Дополнительные сведения см. в разделе «Задание автоматического свободного или фиксированного размещения видов чертежа».
Представление детали
Усекать детали	Длинные детали, не содержащие никаких элементов, на чертежах можно укорачивать. при выборе варианта Да активируется укорачивание. Можно также укорачивать детали Только в направлении X или Только в направлении Y. Дополнительные сведения см. в разделе «Укорачивание деталей на видах чертежа».
Усекать имеющие наклон детали	Если этот флажок установлен, Tekla Structures укорачивает наклонные детали.
Минимальная длина разрезаемой детали	Определите, при какой длине детали укорачиваются. Длина детали должна быть как минимум вдвое больше введенного значения.
Расстояние между усеченными деталями	Определите расстояние между двумя частями укороченной детали.
Создать развертку деталей	Этот параметр отображается только для чертежей отдельных деталей. При выборе варианта Да на чертеже отображаются линии сгиба и проставляются их размеры. Дополнительные сведения см. в разделе Отображение составных балок на чертежах в виде разверток.
Показать детали в недеформированном виде	Выберите этот вариант, чтобы отменить деформацию деформированных деталей и показать недеформированную форму деформированных деталей на чертеже. Дополнительные сведения см. в разделе «Отображение деформированных деталей на чертежах в недеформированном виде».
Показывать символ отверстий/углублений	Если этот флажок установлен, Tekla Structures отображает символы в проемах и углублениях. Дополнительные сведения см. в разделе «Отображение на чертежах проемов или углублений в деталях».
Базовые точки и размеры
Местоположение по	Выберите начало координат модели, базовую точку проекта или систему координат, заданную базовой точкой. Местоположение по использует базовую точку проекта в качестве значения по умолчанию. Данные базовой точки можно использовать для задания системы координат для вида. Базовую точку можно использовать вместо смещения точки отсчета для отметок высоты. Когда базовая точка задана, в атрибутах уровня и атрибутах шаблонов в метках отображаются значения в системе координат, заданной конкретной базовой точкой. Если изменить значение Z-координаты или отметки высоты базовой точки проекта, значение уровня изменится соответствующим образом при открытии чертежа. Эта настройка влияет на метки уровня и атрибуты, имена которых заканчиваются на `_BASEPOINT`.
Точки отсчета для отметок высоты	Определите опорную точку для отметок высоты. Заданные использует введенное значение. При выборе варианта Плоскость вида высота опорных точек измеряется относительно плоскости вида.
Создание размера	Позволяет отдельно создать размеры только для выбранного вида. Этот параметр влияет на создание размеров во время клонирования и повторной простановки размеров на существующих чертежах. Возможные значения: Автоматически Не создавать Клонировать Дополнительные сведения см. в разделе Клонирование размеров только на выбранных видах.
Подпись вида

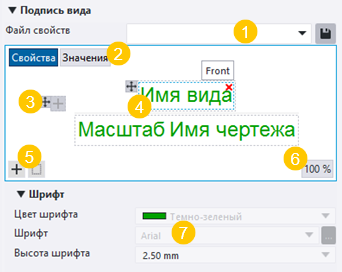

Редактор подписей вида	(1) Файл свойств позволяет загружать и сохранять содержимое подписей вида. Чтобы активировать этот параметр, щелкните контейнер подписей в редакторе. (2) Нажмите кнопку Свойства или Значения, чтобы отобразить имя или значение свойства в редакторе. Эти кнопки доступны только при выборе существующего вида на чертеже. (3) Новый пустой контейнер подписей, добавленный с помощью кнопки Новый контейнер. Кнопка «Новый элемент» служит для добавления элементов в контейнер. Ручка позволяет перетащить контейнер в другое место. (4) Контейнеры подписей вокруг линии подписей вида. Щелкните контейнер подписей, чтобы выбрать его. Кнопка Новый элемент служит для добавления новых элементов. Кнопка удаления в верхнем правом углу служит для удаления содержимого. Чтобы увидеть номер позиции контейнера подписей, наведите указатель мыши на ручку контейнера подписей. (5) Кнопка Новый элемент позволяет открыть список элементов и выбрать элемент для добавления. Список элементов автоматически открывается при щелчке по пустому контейнеру подписей. Можно также выполнять поиск элементов. Метки видов не принимают пользовательские атрибуты, атрибуты шаблонов или пользовательские свойства. Кнопка Новый контейнер служит для добавления новых контейнеров. Можно добавить до пяти контейнеров. Элементы и контейнеры можно перетаскивать в новые места. (6) При нажатии кнопки % отображается текущий уровень масштабирования. Увеличить или уменьшить масштаб можно с помощью средней кнопки мыши. Кнопка % позволяет изменить масштаб до наилучшего соответствия. (7) Свойства подписей
Шрифт
Цвет шрифта, Шрифт, Высота шрифта	Определите цвет, тип и высоту шрифта, используемого в подписи. При нажатии кнопки ... открывается больше вариантов шрифтов. Можно использовать стандартный цвет или свой пользовательский цвет RGB.
Рамка
Рамка, Цвет рамки	Определите тип и цвет рамки для одного или нескольких элементов или для контейнера подписей. Эти свойства становятся доступными при выборе элемента или контейнера подписей. Можно использовать стандартный цвет или свой пользовательский цвет RGB. Можно также добавить рамку из списка элементов.
Размещение текста
Выравнивание	Определите выравнивание меток подписей: Слева, Центр или Справа. Этот параметр доступен, если в редакторе подписей выбрана метка подписи.
Положение текста	Определите положение текста в подписи. Этот параметр доступен, если в редакторе подписей выбрана метка подписи.
Смещение по X для текста, Смещение по Y для текста	Определите смещение текста по оси X или Y. Этот параметр доступен, если в редакторе подписей выбрана метка подписи.
Символ и линия
Символ, Цвет Размер, Длина линии	Определите символ, который будет использоваться в подписи вида, цвет и размер символа, а также длину линии подписи. Параметры символа: Ничего Пустая окружность Окружность с перекрестием Пользовательские Можно использовать стандартный цвет или свой пользовательский цвет RGB. Дополнительные сведения об использовании пользовательских символов см. в статье службы поддержки «Как добавить два пользовательских символа в подпись вида».
Размещение меток
Вертикальное положение	Определите положение подписи вида по вертикали: Сверху размещает подпись вида вверху вида. Снизу размещает подпись вида внизу вида.
Горизонтальное положение	Определите положение подписи вида по горизонтали: По левому краю по рамке По центру по рамке По правому краю по рамке По левому краю по ограниченному пространству По центру по ограниченному пространству По правому краю по ограниченному пространству
Метки направления
Тип метки, Высота	Показать метки направления видов. Задать метки направления вида можно только для видов сечений и видов сбоку. Возможные варианты — Ничего, Символ, Подпись и Символ и подпись. Под подписью имеется ввиду подпись вида. Можно также задать высоту метки. При попытке ввести 0 появится сообщение об ошибке.
Еще
Вид	Настройки вида: открывает диалоговое окно свойств вида с дополнительными настройками.
Группы объектов	Настройки группы объектов: открывает диалоговое окно Настройки уровня объекта для вида для определения подробных настроек уровня объекта для групп объектов.
Настройки группы объектов	Включите определенные настройки групп объектов.

Свойства вида в диалоговых окнах свойств вида

Некоторые свойства вида отображаются только в диалоговых окнах свойств вида и не отображаются на панели свойств. Эти свойства можно использовать для настройки видов и свойств вида перед созданием чертежей или, например, при необходимости изменить некоторые свойства вида для всех видов на чертеже.

Чтобы открыть диалоговое окно свойств вида, сделайте следующее (в зависимости от того, где вы находитесь):

В свойствах Вид чертежа на панели свойств чертежа перейдите в раздел Еще и щелкните Настройки вида.
На открытом чертеже дважды щелкните рамку чертежа. Отобразятся свойства вида для текущего вида.
На вкладке Чертеж в ленте чертежа щелкните Свойства > Вид.
На вкладке Чертежи и отчеты щелкните Свойства чертежа и выберите тип чертежа. Затем выберите Создание видов и вид чертежа из списка и щелкните Свойства вида справа.
Для чертежей общего вида на вкладке Чертежи и отчеты щелкните Свойства чертежа и выберите Чертеж общего вида. Затем щелкните кнопку Вид....

Ниже описаны все параметры во всех диалоговых окнах свойств вида.


Параметр	Описание
Создание видов в дереве параметров	Когда в дереве параметров на чертежах отдельных деталей, сборок и ЖБ элементов установлен флажок Создание видов, можно определить виды чертежей, которые нужно создать. Отсюда можно перейти к изменению свойств вида для каждого вида отдельно, щелкнув кнопку Свойства вида.
вкладка Виды
Столбцы Тип вида и вкл./выкл.	Определяет главные виды, виды сечения, виды сбоку и 3D-виды, которые вы хотите создать. С помощью кнопок Удалить строку и Добавить строку можно удалять виды из списка или добавлять виды в список. В пункте Тип вида выберите тип вида, который требуется создать. Если выбрать Выкл., Tekla Structures не создает вид, а проставляет размеры деталей на имеющихся видах. Если выключить все четыре главных вида, Tekla Structures все равно создаст вид спереди. Если выбрать Вкл., Tekla Structures всегда создает вид, даже если для отображения размеров он не нужен. В случае видов сечений Tekla Structures создает один дополнительный вид сечения, на котором показана середина главной детали. В случае видов сбоку Tekla Structures создает вид сбоку с одного торца главной детали. Если выбрать Авто, Tekla Structures создает вид, если он необходим, чтобы показать размеры. В случае видов сечений Tekla Structures создает необходимое количество видов для отображения всех размеров. В случае видов сбоку Tekla Structures также создает еще один вид сбоку с другой стороны главной детали, если на этой стороне имеются размеры. Дополнительные сведения см. в разделе «Задание создаваемых видов».
Столбец Подпись вида	Задайте имя вида. Чтобы имя вида отображалось в подписи вида автоматически, необходимо задать его в этом диалоговом окне.
Столбец Свойства вида	Здесь отображаются текущие свойства вида для выбранного вида. Можно выбрать в списке другой файл свойств или выбрать и изменить свойства вида, нажав кнопку Свойства вида. Обратите внимание, что если вы выбрали Авто в столбце вкл./выкл. в качестве способа создания, Tekla Structures будет использовать свойства вида standard, даже если задать здесь другой файл свойств вида.
Общие настройки для всех видов	Задает некоторые общие настройки для всех видов: Игнорировать болты диаметра: позволяет отфильтровать болты стандартных размеров из чертежей. Это значит, что Tekla Structures не отображает на чертежах метки болтов заданного размера. Этот параметр доступен на чертежах отдельных деталей и сборок. Параметр Предельный размер сварного шва позволяет отфильтровать сварные швы заданного размера и меньше из чертежа. Этот параметр доступен на чертежах отдельных деталей и сборок. Метки сварки видны: управляет видимостью меток сварки модели на чертежах сборок. Возможные значения: На одном виде: Tekla Structures автоматически находит наиболее подходящий вид для отображения меток сварки, созданных в модели. Каждая метка сварного шва отображается только на одном виде чертежа. На всех видах: Tekla Structures добавляет метки созданных в модели сварных швов на все виды чертежа, содержащие деталь со сварным швом.
Создать чертеж заново	При выборе варианта Да чертеж создается заново.
вкладка Атрибуты
Система координат	Позволяет задать систему координат видов чертежа. Возможные значения: локальная, система координат модели, ориентированная, горизонтальная распорка, вертикальная распорка и фиксированная. Дополнительные сведения см. в разделе «Изменение системы координат».
Повернуть систему координат Вокруг оси X, Вокруг оси Y, Вокруг оси Z	Поворачивает вид вокруг оси x, y или z деталей, используя введенные значения. Дополнительные сведения см. в разделе «Поворот деталей на видах чертежа».
В виде развертки	Этот параметр отображается только для чертежей отдельных деталей. При выборе варианта Да на чертеже отображаются линии сгиба и проставляются их размеры. Дополнительные сведения см. в разделе «Отображение составных балок на чертежах в виде разверток».
Без деформации	При выборе варианта Да деформированные детали на чертежах отображаются в недеформированном виде. Дополнительные сведения см. в разделе «Отображение деформированных деталей на чертежах в недеформированном виде».
Вкладки Атрибуты 1 и Атрибуты 2 в диалоговом окне свойств вида, вкладки Атрибуты и Укорачивание в диалоговом окне Общий вид - свойства вида:
Масштаб	Задайте масштаб вида.
Отраженный вид	Отображает несущие конструкции, такие как колонны и балки нижнего этажа. При выборе варианта Да конструкции отображаются непрерывной линией, при выборе варианта Нет — штриховой линией.
Вращение вокруг (на трехмерных видах)	Изменение угла вида в трехмерных видах. Введите значения углов в направлениях Y и X. Поворот на виде чертежа осуществляется вокруг локальной оси. Значение 0,0 для обоих углов означает вид спереди.
Размер	Подогнать по деталям: Tekla Structures умещает содержимое вида внутри рамки вида на чертеже, не оставляя ненужного свободного пространства. Определить как расстояния: Глубина вниз и Глубина вверх: определяют размеры вида по его осям X и Y. мин. значение по X / макс. значение по X и мин. значение по Y / макс. значение по Y определяют глубину вида относительно и перпендикулярно плоскости вида.
Расширение вида под соседние детали	Введите значение, на которое требуется расширить вид, чтобы стали видны соседние детали. Дополнительные сведения см. в разделе Отображение соседних деталей на чертежах.
Положение	Задайте режим размещения вида чертежа: Фиксированная: при обновлении чертежа виды остаются на том же месте. Произвольно: Tekla Structures подбирает подходящее место для видов при каждом обновлении чертежа. Дополнительные сведения см. в разделе «Задание автоматического свободного или фиксированного размещения видов чертежа».
Использовать подробные настройки уровня объекта	Установите этот параметр в значение Да, чтобы применить подробные настройки уровня объекта, заданные для выбранных групп объектов.
В виде развертки	При выборе варианта Да на чертеже отображаются линии сгиба и проставляются их размеры. Этот параметр отображается только для чертежей отдельных деталей. Дополнительные сведения см. в разделе «Отображение составных балок на чертежах в виде разверток».
Без деформации	При выборе варианта Да деформированные детали на видах чертежа отображаются в недеформированном виде. Дополнительные сведения см. в разделе «Отображение деформированных деталей на чертежах в недеформированном виде».
Укорачивание	Длинные детали, не содержащие никаких элементов, на чертежах можно укорачивать: Усекать детали: при выборе варианта Да активируется укорачивание. Можно также усекать детали Только в направлении X или Только в направлении Y. Усекать имеющие наклон детали: При выборе значения Да будут обрезаны наклонные детали. Обратите внимание, что в случае установки параметра Усекать имеющие наклон детали в значение Нет будут укорочены второстепенные детали, наклоненные менее чем на 5,7 градусов относительно главной детали. Параметр Минимальная длина разрезаемой детали определяет, при какой длине детали укорачиваются. Длина детали должна быть как минимум вдвое больше введенного значения. Параметр Расстояние между усеченными деталями определяет расстояние между двумя частями разрезанной детали на бумаге. Дополнительные сведения см. в разделе «Укорачивание или удлинение деталей».
Показывать символ отверстий/углублений	При выборе варианта Да отображаются символы в проемах и углублениях. Дополнительные сведения см. в разделе «Отображение на чертежах проемов и углублений в деталях».
Местоположение по	Выберите начало координат модели, базовую точку проекта или систему координат, заданную базовой точкой. Местоположение по использует базовую точку проекта в качестве значения по умолчанию. Данные базовой точки можно использовать для задания системы координат для вида. Базовую точку можно использовать вместо смещения точки отсчета для отметок высоты. Когда базовая точка задана, в атрибутах уровня и атрибутах шаблонов в метках отображаются значения в системе координат, заданной конкретной базовой точкой. Если изменить значение Z-координаты или отметки высоты базовой точки проекта, значение уровня изменится соответствующим образом при открытии чертежа. Эта настройка влияет на метки уровня и атрибуты, имена которых заканчиваются на `BASEPOINT`.
Точка отсчета для отметок высоты	Определите опорную точку для отметок высоты. Параметр Заданные использует значение, введенное в диалогом окне Уровень отсчета. Например, если отметка высоты равна 5000 мм и требуется установить опорную точку на 200 мм, то отметка высоты изменится на 4800 мм. При выборе варианта Плоскость вида высота опорных точек измеряется относительно плоскости вида.
Показать захватки на чертеже	Этот параметр доступен только в свойствах вида на чертежах общего вида. Параметр Да отображает захватки на чертежах. Чтобы узнать, как включить захватки на чертежах, см. раздел Отображение на чертежах захваток бетонирования, меток бетонирования и швов бетонирования.
Способ создания размеров на этом виде	Позволяет отдельно клонировать размеры только для выбранного вида. Этот параметр влияет на создание размеров во время клонирования и повторной простановки размеров на существующих чертежах. Возможные значения: Автоматически Не создавать Клонировать Дополнительные сведения см. в разделе Клонирование размеров только на выбранных видах.
Вкладка Подписи:
Текст	Определяет текст подписи вида. Введите текст в поля A1 – A5 или нажимайте кнопки ... и выбирайте элементы и внешний вид меток подписей. Дополнительные сведения о подписях видов см. в разделе «Задание подписей видов и меток в подписях видов».
Символ	Определите символ, который будет использоваться в подписи вида, параметры Цвет и Размер символа, а также Длина линии подписи. Параметры символа: Ничего Пустая окружность Окружность с перекрестием Пользовательские Можно использовать стандартный цвет или свой пользовательский цвет RGB. Дополнительные сведения об использовании пользовательских символов см. в статье службы поддержки «Как добавить два пользовательских символа в подпись вида».
Положение подписи	Позволяет указать вертикальное и горизонтальное положение подписи вида. Для Вертикально: Сверху размещает подпись вида вверху вида. Снизу размещает подпись вида внизу вида. Для Горизонтально: По левому краю по рамке вида По центру по рамке вида По правому краю по рамке вида По левому краю по ограниченному видом пространству По центру по ограниченному видом пространству По правому краю по ограниченному видом пространству
Метки направления на видах	Показать метки направления видов. Задать метки направления вида можно только для видов сечений и видов сбоку. Выберите один из вариантов в списке Отображать метки: возможные варианты — Ничего, Только символ, Только подпись и Символ и подпись. Под подписью имеется ввиду подпись вида. Можно также задать параметр Высота метки. При попытке ввести 0 появится сообщение об ошибке. В следующем примере показаны метки направления вида с подписью вида.
Другие узлы в дереве свойств вида:
Простановка размеров	Задайте настройки размера на уровне вида для каждого вида по отдельности. Дополнительные сведения о параметрах простановки размеров см. в разделах «Свойства правила простановки размеров» и «Добавить автоматические размеры на уровне вида».
Фильтр	Определите фильтры вида чертежа. Дополнительные сведения см. в разделе «Создание фильтров».
Фильтр соседних деталей	Определите фильтры вида чертежа для соседних деталей. Дополнительные сведения см. в разделе «Создание фильтров».
Защита	Задайте защищенные области, на которые не будут наноситься текст, метки или размеры. Дополнительные сведения см. в разделе «Защита областей на чертежах».
Метки	Задайте свойства меток деталей на уровне вида. Дополнительные сведения см. в разделе «Свойства меток».
Объекты	Задайте свойства уровня вида для следующих объектов: Детали и соседние детали Болты Обработка поверхности Сварные швы Армирование и соседнее армирование Опорные объекты Сетка Захватка бетонирования и швы бетонирования
Вкладка План расположения анкерных болтов (Общий вид - свойства вида)
Показывать как план расположения анкерных болтов	При выборе варианта Да чертеж общего вида отображается как план расположения анкерных болтов. Дополнительные сведения см. в разделе «Создание планов расположения анкерных болтов с использованием сохраненных настроек».
Масштаб на укрупненном виде детали	Определите масштаб, используемый на укрупненных видах деталей.
Создать виды узла	При выборе варианта Да создаются отдельные виды узлов. При выборе варианта Нет Tekla Structures проставляет размеры анкерных болтов на укрупненном виде. Tekla Structures группирует аналогичные виды узлов так, чтобы аналогичные детали изображались только по одному разу.
Масштаб вида узла	Определяет масштаб, используемый на видах узлов плана расположения анкерных болтов.
