Изменение настроек единиц измерения для меток

Для задания настроек единиц измерения, используемых по умолчанию для различных элементов меток, Tekla Structures использует файл атрибутов contentattributes_global.lst. Этот файл определяет, например, используемую единицу измерения и число десятичных знаков. Изменить единицу измерения и формат элементов метки (длины, высоты, диаметра и промежутка) можно в диалоговых окнах свойств метки, ассоциативного примечания и метки размера. Еще один способ изменить единицу измерения — это добавить отдельные настройки в конце файла contentattributes.lst.

Кроме того, в файле contentattributes_global.lst определяются значения по умолчанию для атрибутов в шаблонах, созданных в редакторе шаблонов.

При изменении единицы измерения и формата эти изменения при необходимости можно сохранить в файле свойств для использования в дальнейшем.

Внимание:

Не редактируйте файл contentattributes_global.lst.

Для пользовательских атрибутов в элементах меток используемые по умолчанию настройки единиц измерения берутся из файла contentattributes_userdefined.lst. Файл contentattributes_userdefined.lst можно также использовать для создания собственных настроек. По умолчанию этот файл находится в папке ..\Program Files\Tekla Structures\<version>\bin\applications\Tekla\Tools\TplEd\settings, однако во многих случаях его местоположение зависит от используемой среды. Файлы считываются из разных расположений в определенном порядке поиска.

В файле-контейнере contentattributes.lst содержится перечень всех имен файлов, которые содержат фактические определения атрибутов. Порядок файлов, включенных в файл contentattributes.lst, определяет порядок считывания файлов.

Совет:

В метку можно добавить шаблон, который будет изменять единицу измерения и количество десятичных разрядов. Это повлияет на все чертежи с метками, содержащими данный шаблон.

Пример 1

В этом примере будет показано, как изменить единицу измерения и формат элемента-длины в метке детали, сохранить изменения в файле свойств и применить изменения в метке детали.

Дважды щелкните на фоне открытого чертежа, чтобы открыть диалоговое окно Свойства чертежа.
Нажмите кнопку Метка детали.
Добавьте в метку детали элемент Длина.
Выберите Длина в списке Элементы в метке и откорректируйте единицу измерения и формат требуемым образом. Например, выберите мм и ###.##.

Параметры единицы измерения и формата становятся доступными при выборе элемента Длина в списке Элементы в метке.
Введите имя для файла свойств в поле рядом с кнопкой Сохранить как и нажмите кнопку Сохранить как.

Этот файл можно будет загрузить впоследствии, когда будет нужно использовать те же единицу измерения и формат.
Нажмите кнопку Изменить.

Все метки деталей на чертеже теперь имеют новые единицу измерения и формат для элемента-длины.

Пример 2

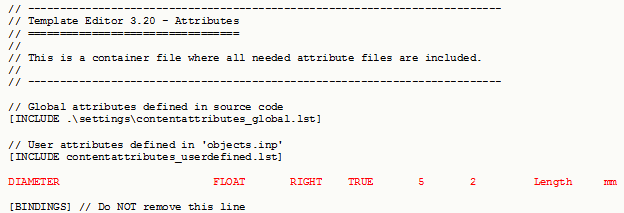

В этом примере будет показана ситуация, где требуется, чтобы для определенного проекта использовались определенные отдельные настройки. В этом случае можно копировать файлы contentattributes.lst и contentattributes_global.lst в папку модели и добавить эти настройки в конце файла contentattributes.lst. В примере ниже показаны включенные файлы глобальных атрибутов и пользовательских атрибутов, а также добавленная настройка DIAMETER.
