Отображение составных балок на чертежах в виде разверток

При создании чертежа составные балки и гнутые пластины на чертежах отдельных деталей можно показывать в виде разверток. Tekla Structures создает развертки составных балок в соответствии с параметрами развертывания поверхностей, которые определяют местоположение нейтральной оси при развертке профиля.

Примечания и ограничения

Показывать в виде разверток можно только балки, созданные с помощь команды Составная балка. Создать развертку балки, созданной с помощью команды Изогнутая балка, нельзя.
Развернуть составную балку можно только в одной плоскости.
Проверьте детали с нулевым весом с помощью отчетов или фильтров. Эти детали не могут быть развернуты.
Проверьте журналы сеанса на наличие проблематичных твердых тел, поскольку эти детали нельзя развертывать. Можно также использовать расширения для обнаружения ошибок в твердых телах, которые доступны в Tekla Warehouse, например Инструмент для обнаружения ошибок в твердых телах.

На вкладке Чертежи и отчеты выберите Свойства чертежа > Чертеж отдельных деталей.
Загрузите свойства чертежа, максимально близкие к необходимым.
Выберите Создание видов в дереве и перейдите на вкладку Атрибуты.
Установите В виде развертки в значение Да.
Чтобы сохранить изменения, нажмите кнопку Сохранить.
Нажмите кнопку ОК и создайте чертеж.

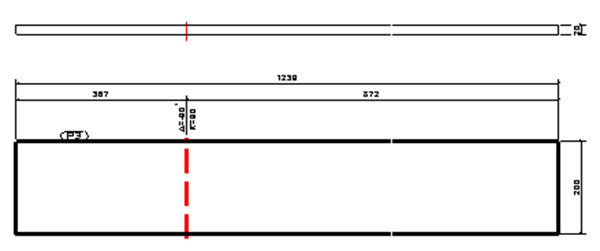

Tekla Structures развертывает составную балку на чертеже отдельной детали.

Прим.:
Настройка В виде развертки в диалоговом окне Свойства вида на вкладке Атрибуты 2 не учитывается при создании чертежей, если этот параметр задан на вкладке Атрибуты диалогового окна Свойства чертежа отдельной детали.
