Под таблицами понимаются различные элементы компоновки чертежа, такие как:

• Таблицы (например, таблицы редакций), создаваемые в редакторе шаблонов (.tpl)

• Штампы, созданные в редакторе шаблонов (.tpl)

• Списки (например, списки деталей и болтов), создаваемые в редакторе шаблонов (.tpl)

• Общие примечания, созданные в редакторе шаблонов (.tpl)

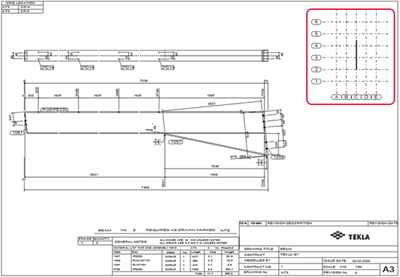

• Компоновочные планы: Компоновочный план — это маленькая карта на чертеже, которая показывает положение в модели сборки, ЖБ элемента или детали. Для создания компоновочного плана необходимо использовать чертеж, содержащий только один вид правильного масштаба и формата. Компоновочный план обычно включает в себя сетку модели и сборку, ЖБ элемент или деталь, отображаемые на чертеже. Tekla Structures автоматически включает в компоновочный план нужный объект. Tekla Structures использует с исходного чертежа только вид, причем положение вида, формат чертежа и шаблоны исходного чертежа для компоновочного плана значения не имеют.



• Файлы DWG/DXF: Например, в DWG- или DXF-файле могут содержаться некоторые узлы, которые требуется включать в чертежи определенных типов; такой файл имеет смысл добавить в компоновку чертежа.

При изменении модели Tekla Structures обновляет содержимое затронутых изменением чертежей и таблиц, созданных в редакторе шаблонов. Tekla Structures заполняет таблицы данными во время выполнения.

Доступные графические шаблоны считываются из следующих папок в следующем порядке и отображаются в списке Доступные таблицы на боковой панели Редактор компоновок:

• Папка шаблонов (XS_TEMPLATE_DIRECTORY)
• Папка текущей модели
• Папка проекта (XS_PROJECT)
• Папка компании (XS_FIRM)
• Папка системных шаблонов для данной среды (XS_TEMPLATE_DIRECTORY_SYSTEM)
• Системная папка (XS_SYSTEM)
