Под таблицами здесь понимаются все элементы, которые можно добавить в компоновку чертежа. Сочетание таблиц в компоновке чертежа называется набором таблиц. Набор таблиц определяет:

• какие таблицы включаются в чертеж;

• где на чертеже находятся таблицы;

• сколько места Tekla Structures оставляется между рамкой чертежа и видами, а также между видами чертежа.

Наборы таблиц определяют только фон чертежа, но не количество или местоположение включаемых видов чертежа.

Можно использовать один и тот же набор таблиц для разных форматов чертежа или назначить каждому формату собственный набор таблиц. Например, при изменении количества видов на чертеже Tekla Structures при выборе нового формата чертежа Tekla Structures может также автоматически выбрать другой набор таблиц.

Примеры ниже иллюстрируют взаимосвязь между набором таблиц и видами чертежа. Виды чертежа показаны синим, а элементы набора таблиц — зеленым.

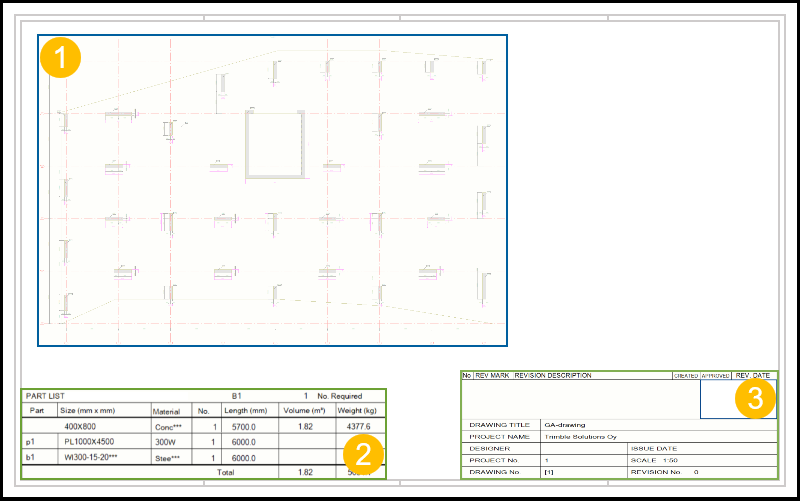

Ниже приведен пример компоновки чертежа общего вида.

1. Вид чертежа общего вида
2. Список деталей на уровне сборки или ЖБ элемента
3. Таблица редакций и штамп

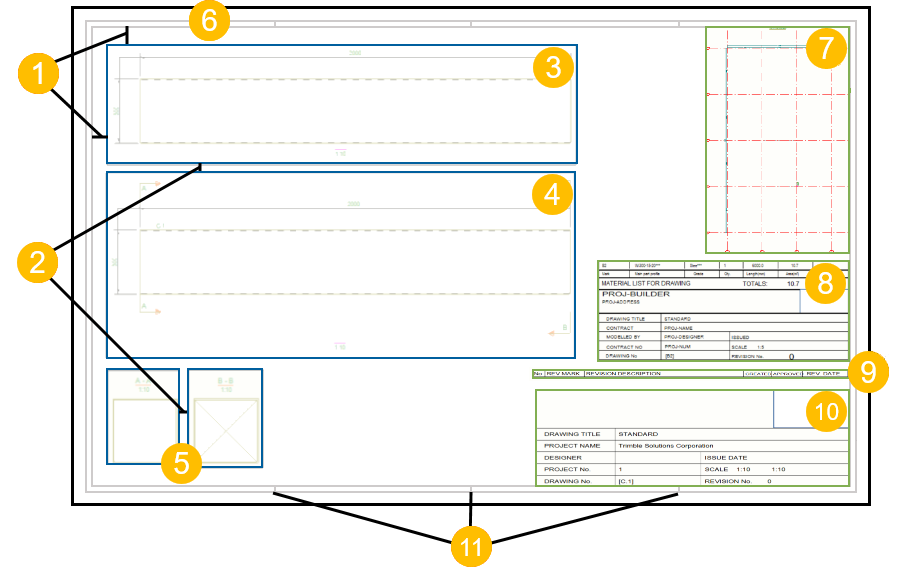

Ниже приведен пример компоновки чертежа сборки.

1. Поля между рамкой чертежа и крайними видами
2. Промежутки между видами
3. Вид сверху
4. Вид спереди
5. Виды сечений A-A и B-B
6. Рамка чертежа
7. Ориентационный план
8. Список материалов
9. Таблица редакций
10. Штамп чертежа
11. Метки сгиба
