Изображение спиральных балок на чертежах

Спиральные балки можно изображать на чертежах либо в виде гнутых деталей, либо в виде разверток. На видах разверток спиральные балки изображаются в прямолинейном виде.

Дополнительные сведения о создании бетонных и стальных спиральных балок см. в разделе Создание бетонной спиральной балки и Создание стальной спиральной балки.

В примере ниже параметр В виде развертки установлен в значение Да в свойствах вида на вкладке Атрибуты 2. Обратите внимание, что на виде деталь укорочена.

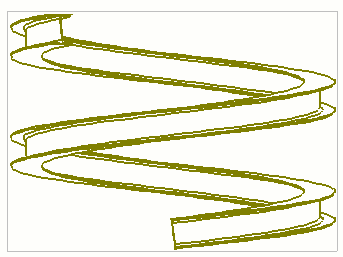

В следующем примере параметр В виде развертки установлен в значение Нет.

Простановка размеров спиральных балок

К спиральным балкам можно добавлять прямые размеры, угловые размеры и радиальные размеры.

В следующем примере описывается автоматическое создание размеров в определенных видах.

Дополнительные сведения о свойствах размеров см. в разделе Свойства размеров.

На вкладке Чертежи и отчеты выберите Свойства чертежа и выберите тип чертежа.
Выберите Создание видов в дереве слева, выберите вид и свойства, которые вы хотите изменить, и нажмите кнопку Свойства вида.
Щелкните Простановка размеров в дереве параметров.
Добавьте новую строку, выберите Размеры спиральной балки в столбце Тип простановки размеров, выберите желаемые свойства правила простановки размеров и нажмите кнопку Редактировать правило.
В диалоговом окне Свойства правила простановки размеров выберите предустановленные свойства размеров, которые необходимо использовать в Прямые размеры, Угловые размеры, и Размеры углов и радиусов.

Если ни одно из доступных свойств не отвечает потребностям, откройте чертеж, панель свойств, а затем прямые размеры, угловые размеры и радиальные размеры в списке объектов. После этого отредактируйте и сохраните новые настройки для этих типов размеров. Сохраненные настройки будут доступны для выбора в диалоговом окне Свойства правила простановки размеров спиральной балки для трех типов размеров.
Сохраните свойства правила простановки размеров, введя уникальное имя и нажав кнопку Сохранить как.
Сохраните свойства вида, нажав кнопку Сохранить, и нажмите кнопку Закрыть, чтобы вернуться в диалоговое окно свойств чертежа.
Нажмите кнопку Сохранить, чтобы сохранить свойства чертежа, а затем нажмите кнопку ОК и создайте чертеж.

Метки деталей для спиральных балок

В метках деталей можно показывать поворот спиральных балок. Угол поворота задается в свойствах спиральной балки в модели.

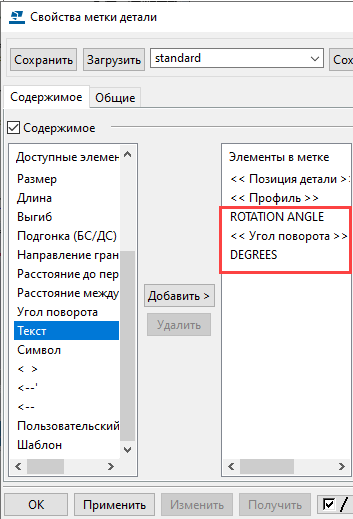

Дополнительные сведения о свойствах и элементах меток деталей см. в разделах Свойства метки и Элементы метки.

К спиральным балкам можно добавлять метки деталей точно так же, как к другим деталям, используя для этого следующие способы:
- На открытом чертеже выберите спиральную балку, щелкните правой кнопкой мыши и выберите Добавить метку, а затем выберите С использованием примененных свойств метки, чтобы использовать текущие свойств меток, или С использованием свойств вида, чтобы использовать свойства меток на уровне вида.
- На открытом чертеже выберите спиральную балку, затем на вкладке Аннотации нажмите Метка детали и выберите Для выбранных деталей.
- Также можно настроить добавление автоматических меток в свойствах чертежа перед созданием чертежа.

Примеры размеров и меток спиральных балок

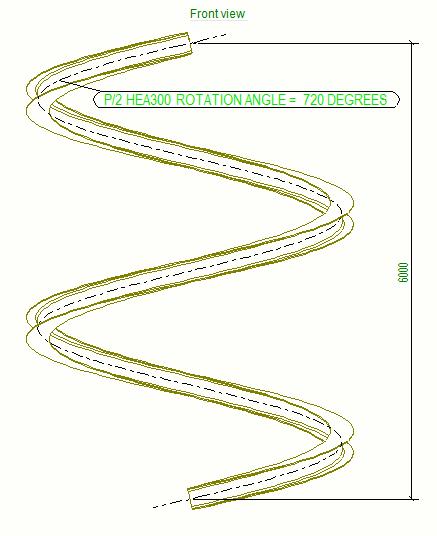

В примере ниже показан прямой размер и метка детали, содержащая информацию об угле поворота:

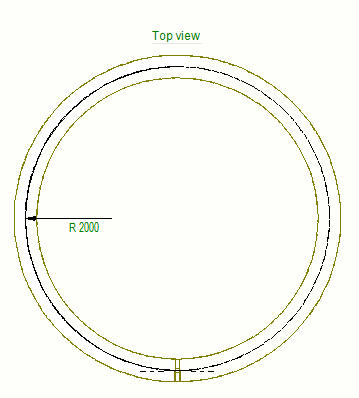

В следующем примере показан радиальный размер спиральной балки:
