Отображение соседних деталей и соседнего армирования на чертежах общего вида

На чертежах общего вида можно указать, какие детали являются соседними, с помощью фильтров соседних деталей на чертеже или в свойствах на уровне вида. Детали, удовлетворяющие критериям фильтрации, рассматриваются как соседние детали. Обратите внимание, что необходимо также определить фильтр для обычных деталей, чтобы соседние детали распознавались надлежащим образом. Оптимизируйте фильтры так, чтобы они выбирали или обрабатывали только необходимые объекты.

Рассматриваемая ниже функциональность для соседних деталей аналогичным образом работает для соседнего армирования. В конце этой страницы приведен пример фильтра для соседнего армирования.

Определив с помощью фильтров, какие детали являются обычными, а какие соседними, можно задать способ отображения деталей и соседних деталей путем внесения изменений в свойства деталей и соседних деталей.

В этом простом примере показано, как отобразить обычные детали (колонны) синим цветом, а соседние детали (балки) — красным. Нужно создать необходимые фильтры и внести изменения в свойства деталей и соседних деталей.

На открытом чертеже общего вида дважды щелкните на фоне чертежа, чтобы открыть Свойства чертежа общего вида.

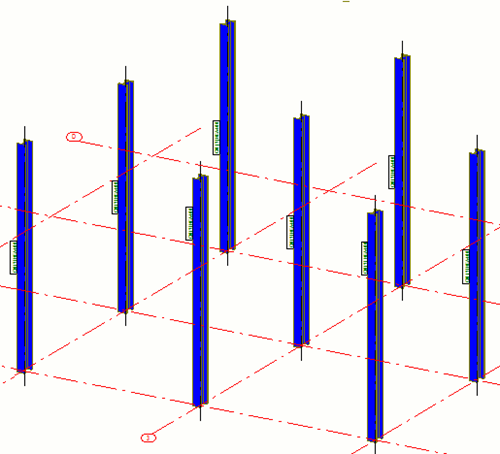

Чтобы открыть диалоговое окно Общий вид - свойства фильтров, нажмите Фильтр и создайте фильтр по свойствам Деталь — Имя и Объект — Тип объекта для колонн, после чего нажмите кнопку Изменить.

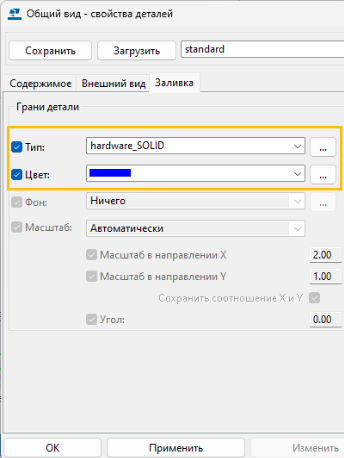

Чтобы перейти в диалоговое окно Общий вид - свойства деталей, нажмите Деталь, на вкладке Заливка выберите заливку, установите для нее синий цвет и нажмите кнопку Изменить.
Чтобы открыть диалоговое окно Общий вид - свойства фильтров соседних деталей, нажмите Фильтр соседних деталей и создайте фильтр по свойствам Деталь — Имя и Объект — Тип объекта для балок, после чего нажмите кнопку Изменить.
Чтобы открыть диалоговое окно Общий вид - свойства соседних деталей, нажмите кнопку Соседняя деталь и выполните следующие действия.
- На вкладке Видимость установите Соседние детали в значение До крайних точек.
- На вкладке Заливка выберите тип заливки, а затем выберите красный цвет заливки.
Обратите внимание, что если не определить фильтр соседних деталей, все видимые объекты, исключенные из общего фильтра, автоматически будут обрабатываться как соседние детали.
Нажмите Изменить.

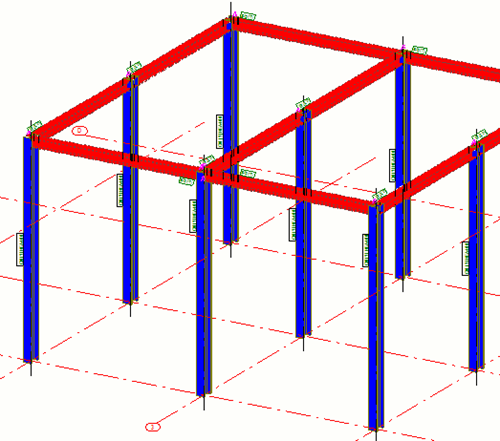

Теперь детали отображаются синим цветом, а соседние детали — красным.

Совет:

Если отображать соседние детали на чертеже общего вида не требуется, с помощью фильтра деталей определите и выберите обычные детали, затем откройте диалоговое окно Общий вид - свойства соседних деталей и на вкладке Видимость установите параметр Соседние детали в значение Ничего.
Еще один вариант для определения соседних деталей — это настройки уровня объекта.

Пример соседней детали и фильтра соседнего армирования

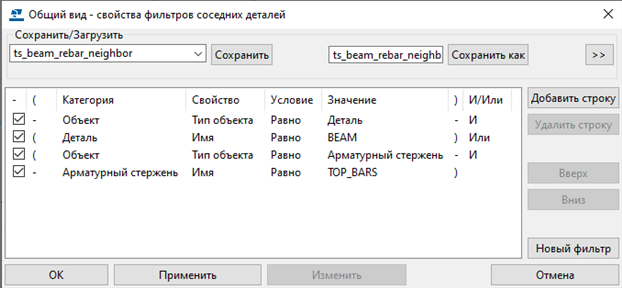

Ниже приведен пример фильтра, который отфильтровывает и соседние детали, и соседнее армирование.
