Укорачивание или удлинение деталей

Tekla Structures
Изменено: 14 ноя 2024
2025
Tekla Structures

Укорачивание или удлинение деталей

Функция укорачивания или определенный пользователем атрибут в модели позволяют сделать деталь на чертеже длиннее или короче, чем в модели. Укорачивать или удлинять детали можно также на видах чертежа.

Удлинением удобно пользоваться для увеличения длины сборных бетонных деталей в состоянии после формования, причем в модели их длина будет по-прежнему соответствовать смонтированному состоянию. Чаще всего это делают для учета упругого укорочения, возникающего при предварительном напряжении, когда деталь фактически сжимается (на величину около сантиметра) после формования и отпуска арматуры.

Ограничения

  • Не используйте укорачивание для элементов со спилом или с торцом, срезанным под углом, если создаются файлы DSTV. В противном случае файлы DSTV будут неправильными.

Укорачивание детали в модели

Детали можно укорачивать в модели. При этом истинная длина детали уменьшается на чертеже.

  1. Дважды щелкните деталь, чтобы открыть свойства детали на панели свойств.
  2. В раздел Деформация.
  3. В поле Укорачивание определите значение укорачивания в миллиметрах.
  4. Нажмите Изменить.

При создании чертежей Tekla Structures уменьшает истинную длину детали на значение, заданное в поле Укорачивание. Укорачивание на чертежах применяется линейно по длине детали.

Tip:

Чтобы размеры укороченной детали на чертежах отображались правильно, в свойствах чертежа на панели Создание видов на вкладке Атрибуты установите параметр Без деформации в значение Да. Дополнительные сведения о деталях в недеформированном виде на чертежах см. в разделе Отображение деформированных деталей на чертежах в недеформированном виде.

Укорачивание детали с помощью определенного пользователем атрибута

Укорачивание деталей также можно определить в пользовательских атрибутах детали.
  1. Дважды щелкните деталь, чтобы открыть свойства детали на панели свойств.
  2. Нажмите Пользовательские атрибуты.
  3. Определите значение укорачивания в миллиметрах в поле Укоротить на вкладке Параметры.

    • Значение в поле Укоротить уменьшает масштаб всего вида чертежа, на котором используется этот параметр. Все остальные объекты на этом виде также укорачиваются на тот же процент. Таким образом укорачивание на пару миллиметров — это нормально, но при использовании больших значений возникают проблемы.

    • Если этот пользовательский атрибут определен для главной детали сборки, второстепенные детали также отображаются на чертеже в укороченном виде. Он затрагивает только размеры, но не метки деталей, в которых указана ДЛИНА.

    • Если этот пользовательский атрибут определен для второстепенной детали, на чертеже укорачивается только эта второстепенная деталь.

  4. Нажмите Изменить.

Удлинение детали в модели

Детали можно удлинять в модели. При этом истинная длина детали увеличивается на чертеже.

Чтобы удлинить бетонную деталь на чертежах ЖБ элементов, необходимо ввести отрицательное значение укорачивания в свойствах детали.

  1. Дважды щелкните деталь, чтобы открыть свойства детали на панели свойств.
  2. Перейдите в раздел Деформация.
  3. В поле Укорачивание введите отрицательное значение.

    Например, при задании укорачивания равным -20 отформованная деталь будет на 20 единиц длиннее, чем деталь в модели.

  4. Нажмите кнопку Изменить.

Укорачивание деталей на видах чертежа

Большие детали, не содержащие важных элементов, на видах на чертеже можно укоротить путем их усечения.

При этом усечение проводится только в пустых областях деталей. Если на детали имеется какой-либо важный элемент, например элемент жесткости, усечение в этой области детали не выполняется, так как она не считается пустой.

Также можно укорачивать детали отдельно на каждом виде — см. раздел Укорачивание деталей на выбранных видах.

  1. На вкладке Чертежи и отчеты выберите Свойства чертежа и выберите тип чертежа.
  2. Загрузите свойства чертежа, максимально близкие к необходимым.
  3. Выберите Создание видов в дереве слева, выберите вид и свойства, которые вы хотите изменить, и нажмите кнопку Свойства вида.
  4. Перейдите на вкладку Атрибуты 2.
  5. В списке Усекать детали выберите один из следующих вариантов:

    • Да, чтобы детали разрезались и по оси X, и по оси Y.

    • Только в направлении X

    • Только в направлении Y

  6. С помощью полей Минимальная длина разрезаемой детали и Расстояние между усеченными деталями укажите, как должны вырезаться средние части деталей на видах чертежа.

    Значение в поле Минимальная длина разрезаемой детали определяет, начиная с какой длины детали укорачиваются. Длина детали должна быть как минимум вдвое больше введенного значения.

    Значение в поле Расстояние между усеченными деталями задает расстояние между двумя частями разрезанной детали на бумаге. Попробуйте задать его равным 3.0 мм, например.

  7. Установите для параметра Усекать имеющие наклон детали значение Да, чтобы на видах усекались и имеющие наклон детали.

    Если для параметра Усекать имеющие наклон детали задать значение Нет, будут усечены второстепенные детали, имеющие наклонен менее 5,7 градуса относительно главной детали.

  8. Чтобы сохранить изменения, нажмите кнопку Сохранить.
  9. Нажмите кнопку Закрыть.
  10. Нажмите кнопку Сохранить, чтобы сохранить свойства чертежа, а затем нажмите кнопку ОК и создайте чертеж.

Связанные расширенные параметры

  • На чертежах можно отображать символы укорачивания вида, задав для расширенных параметров XS_DRAW_VERTICAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS и XS_DRAW_HORIZONTAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS значение TRUE (меню Файл > Настройки > Расширенные параметры > Свойства чертежа).

  • Вы также можете управлять внешним видом символов укорачивания вида с помощью расширенных параметров XS_SHORTENING_SYMBOL_COLOR_RGB, XS_SHORTENING_SYMBOL_LINE_TYPE и XS_SHORTENING_SYMBOL_WITH_ZIGZAG.

Примеры

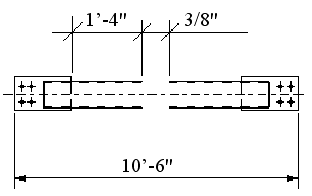

Ниже приведен пример детали до и после разрезания. Обратите внимание, что ширина неразрезанной и разрезанной детали одинакова. Минимальная длина разрезаемой детали равна 1' 4", а ширина разреза составляет 3/8".

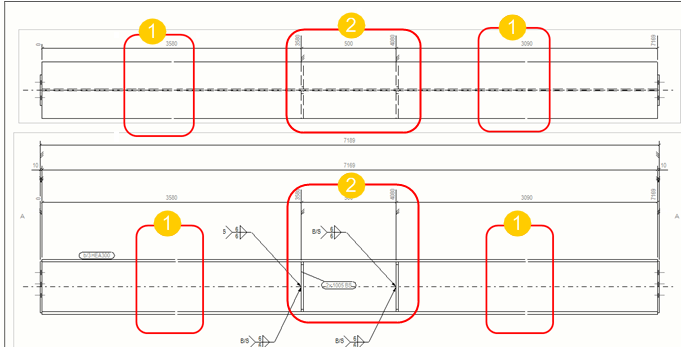

Следующий пример иллюстрирует параметры Минимальная длина разрезаемой детали, Расстояние между усеченными деталями, а также часть детали, которая не считается пустой, из-за чего деталь не разрезается. Параметр Минимальная длина разрезаемой детали задан равным 650 — это означает, что деталь укорачивается на виде в точке, где ее длина достигает 650.

  1. Параметр Расстояние между усеченными деталями задан равным 1. Этот параметр определяет расстояние между двумя частями разрезанной детали на бумаге (не в модели).
  2. Между элементами жесткости недостаточно пустого пространства, поэтому деталь не укорачивается в точке, определяемой параметром Минимальная длина разрезаемой детали.

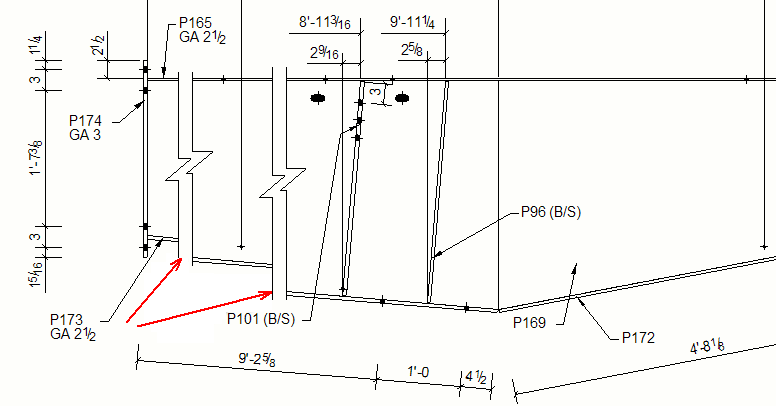

Ниже приведен пример использования расширенных параметров XS_DRAW_VERTICAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS и XS_SHORTENING_SYMBOL_WITH_ZIGZAG.

Удлинение укороченных деталей на видах чертежа

Укороченные виды чертежа можно растягивать для заполнения пустых мест на чертеже.

После того, как Tekla Structures масштабирует виды чертежа и выберет его формат, программа может растянуть укороченные виды, чтобы заполнить его пустые области.

  1. На вкладке Чертежи и отчеты выберите Свойства чертежа и выберите тип чертежа.
  2. Загрузите свойства чертежа, максимально близкие к необходимым.
  3. Нажмите кнопку Компоновка и перейдите на вкладку Прочее.
  4. Установите параметр Удлинять укороченные детали до заполнения в значение Да.
  5. Чтобы сохранить изменения, нажмите кнопку Сохранить.
  6. Нажмите кнопку ОК и создайте чертеж.
